摆线针轮减速机偏心输出花盘结构件

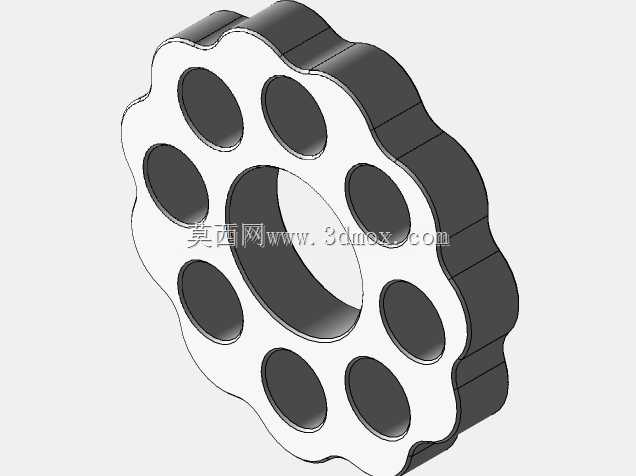

　　这款环形摆线结构件是摆线针轮减速机内部的核心传动零件，在中小功率减速传动场景中应用十分广泛，常见于自动化生产线输送辊道驱动、食品包装机械主传动、轻工纺织设备的减速单元、小型仓储物流分拣设备的动力端，也可配套在小型伺服传动的减速模组中，承担扭矩传递与减速比实现的核心作用。不同于常规渐开线行星齿轮的结构，该零件依靠外轮廓的摆线齿形与针齿壳内的针齿销啮合，实现大减速比的动力传输，单级传动即可实现1:9到1:87的减速比，远高于同体积下普通渐开线齿轮减速机的传动比范围。从结构设计来看，零件整体为扁平环形结构，中心大孔为偏心轴承安装位，工作时随偏心轴承做平面行星运动，围绕输出轴轴线做偏心回转，因此中心孔的尺寸公差、圆柱度要求较高，

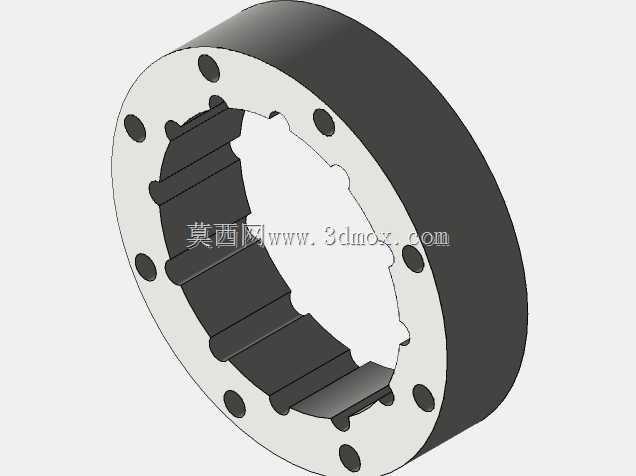

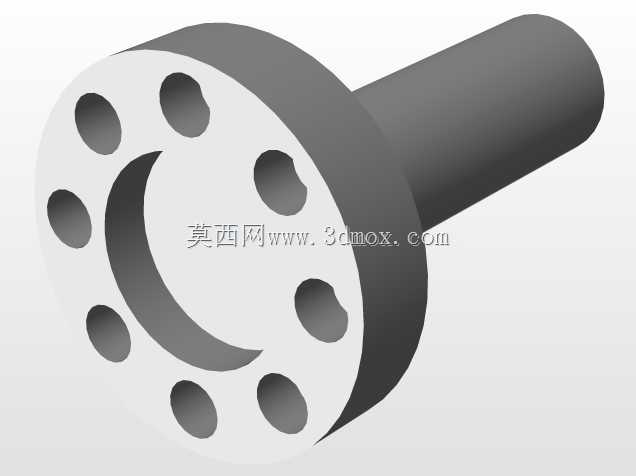

　　通常与偏心轴承外圈采用过渡配合，避免运转过程中出现间隙导致的冲击与噪音。端面上均匀分布的八个通孔为柱销安装孔，工作时传动柱销穿入这些孔内，将摆线轮的行星运动转化为输出轴的定轴回转运动，孔的位置度直接影响传动的平稳性，孔与柱销之间预留有适配偏心距的间隙，避免运动过程中出现卡滞。外轮廓的摆线齿形是整个零件的设计核心，齿形曲线采用等距修正的摆线参数，在保证啮合重合度的同时，预留合理的啮合间隙，既可以补偿加工与装配误差，也能在重载工况下形成均匀的油膜，降低齿面磨损。零件的厚度尺寸根据配套减速机的额定扭矩匹配，不同机座号的该类零件厚度随功率提升阶梯增加，外轮廓的最大直径决定了减速机针齿壳的最小内腔尺寸，属于减速机内部的边界尺寸约束零件，

　　设计选型时需要优先确认该零件的最大回转直径，避免与壳体内壁、针齿销发生运动干涉。安装层面，该零件不需要额外的轴向定位台阶，依靠两端的间隔环实现轴向限位，装配时需要注意摆线轮的相位标记，双摆线轮结构的减速机中，两片该类零件需要呈180度相位差安装，抵消偏心运动产生的惯性力，降低整机运转振动。从实际工况适配来看，该结构件的齿面接触应力分布均匀，相比普通齿轮传动具备更强的抗冲击过载能力，短时过载能力可达额定扭矩的200%，适合存在冲击载荷的传动场景，比如输送线上的突发卡滞、包装机械的间歇启停工况。设计过程中，端面的减重孔除了穿装传动柱销的作用外，也兼顾了减重与润滑油流道的功能，运转时减速机内部的润滑脂可以通过这些孔在腔体内循环，

　　带走啮合产生的热量，避免局部温升过高导致的润滑失效。零件的两端面平行度要求较高，否则会导致运转过程中偏磨，降低传动效率，同时平面度误差过大会导致柱销受力不均，出现局部柱销断裂的失效问题。在三维建模过程中，摆线齿形的生成需要严格按照偏心距、针齿半径、针齿分布圆半径、摆线轮齿数等参数推导曲线，不能采用近似圆弧替代，否则会导致啮合干涉、传动噪音大的问题，建模完成后需要做运动仿真，验证齿形啮合过程中是否存在干涉，确认柱销孔在偏心运动过程中与柱销的间隙是否均匀，避免实际加工后出现装配失败的问题。对于不同减速比的机型，该零件的齿数、外轮廓尺寸、柱销孔分布圆直径都会对应调整，建模时需要做好参数化关联，方便同系列不同型号的快速改型。
