汽车悬架用螺旋弹簧减震总成结构设计

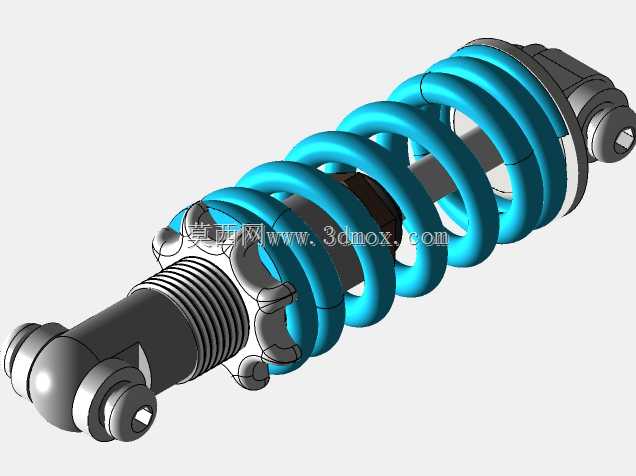

　　在乘用车辆、非道路越野设备的行走系统设计中，这类螺旋弹簧与阻尼筒集成的减震总成，是承担滤震、支撑车身、维持轮胎接地附着力的核心部件，日常选型与建模过程中，需要优先匹配整车的轴荷参数、悬架动行程范围，避免出现悬架击穿、弹簧并圈、阻尼力匹配失衡的问题。从结构组成来看，该总成采用同轴集成布局，螺旋弹簧套置在阻尼油缸外侧，上下两端分别通过球铰式连接耳座对接车架与下摆臂结构，这种布局能最大化利用悬架的布置空间，减少侧向力对阻尼杆的偏磨影响，相比分离式的弹簧与减震器布置，集成式总成的安装点位更少，总装工序的装配效率更高，也能降低售后维保的对位调整难度。

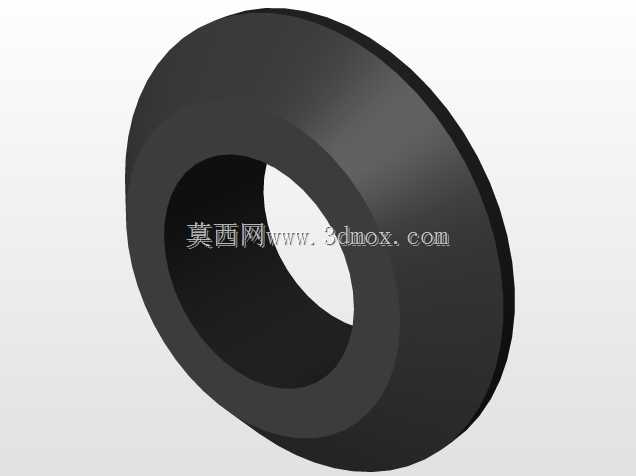

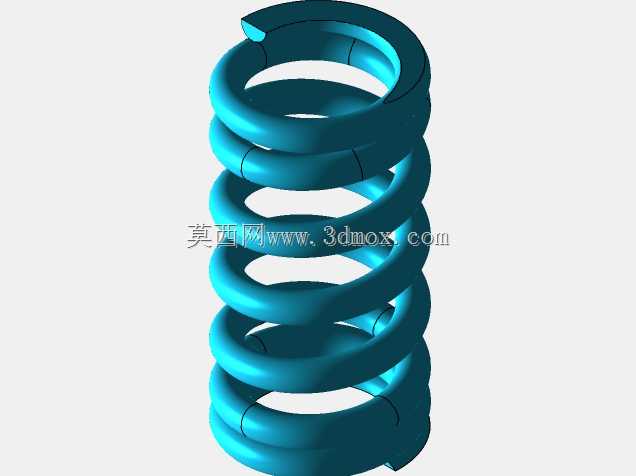

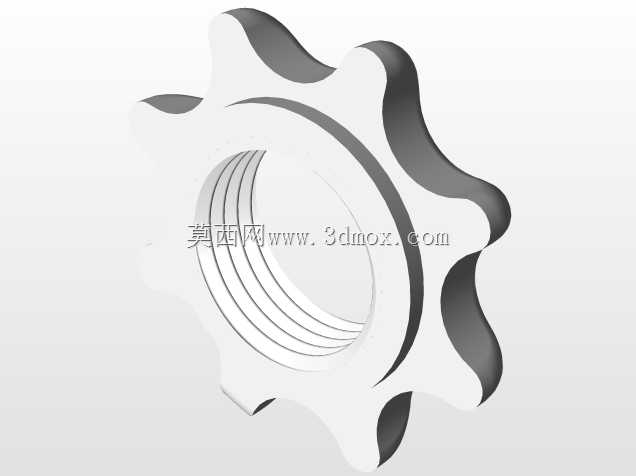

　　设计阶段首先要确认的是安装边界尺寸，上下连接耳的球铰中心距是核心安装参数，需要对应悬架跳动的上下极限位置预留足够的伸缩余量，阻尼筒的活塞杆直径、油缸外径要匹配目标车型的阻尼力需求，螺旋弹簧的中径、簧丝直径、有效圈数则需要根据静载荷、动刚度要求计算确定，弹簧的刚度曲线不能设计成线性定值，要兼顾空载时的滤震柔和度与满载时的支撑性，避免过弯时侧倾过大、过颠簸路面时余震过多。弹簧表面的喷塑层不仅是防腐处理，也能减少弹簧压缩伸张过程中与周边防尘套、缓冲块的摩擦异响，两端的弹簧座采用橡胶垫嵌装结构，能过滤弹簧传递的高频振动，避免金属硬接触产生的共振噪音传递到车厢内部。

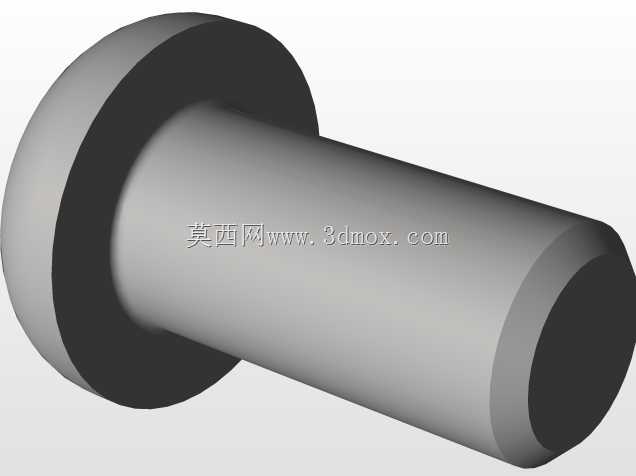

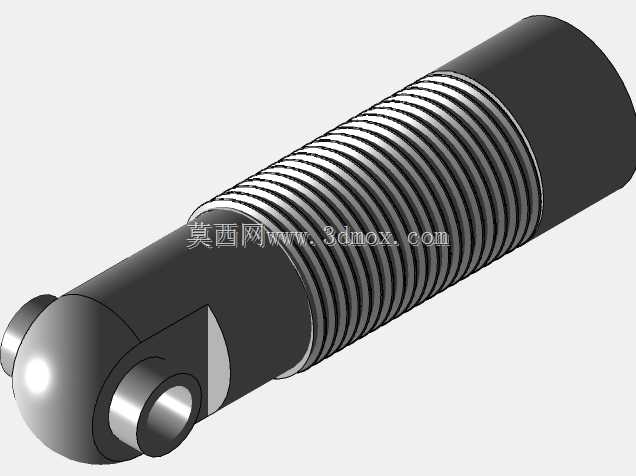

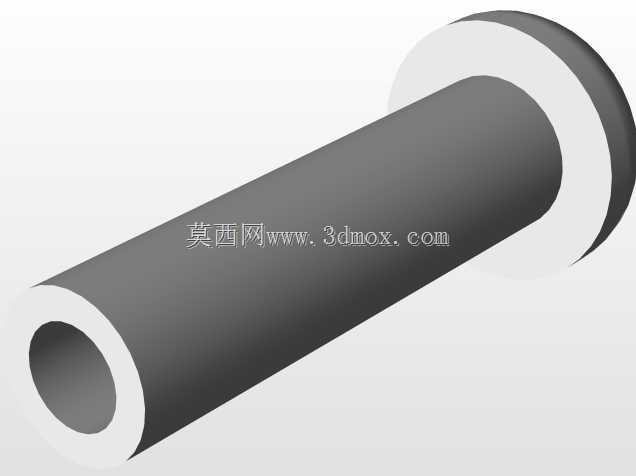

　　下端的连接耳采用双吊耳带球头销的结构，能适配悬架跳动过程中的多角度摆动，不会因为摆臂的弧形运动轨迹对阻尼杆产生侧向弯矩，上端的连接结构同样采用铰接设计，允许一定角度的偏转，补偿车架与悬架之间的安装公差。阻尼油缸的外壁设置有防尘罩结构，能阻挡行驶过程中飞溅的泥沙、污水附着在活塞杆表面，避免油封被泥沙刮损出现漏油问题，油缸内部的阀系结构需要匹配弹簧的刚度，复原阻尼与压缩阻尼的比值通常设置在3:1左右，压缩行程阻尼偏小可以让车轮快速越过凸起路面，保证轮胎贴地性，复原行程阻尼偏大可以快速拉回弹簧的伸张动作，避免车身出现多余的上下抛跳。

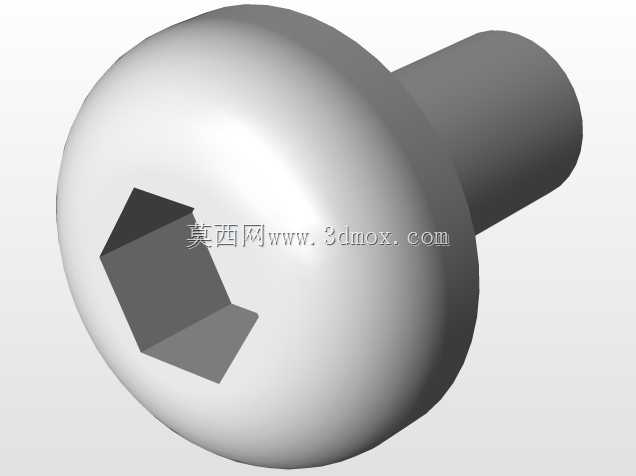

　　在三维建模过程中，需要重点校核弹簧在最大压缩行程下的圈间间隙，避免出现并圈冲击，同时要确认弹簧在最大伸张行程下不会从弹簧座中脱出，上下连接耳的螺栓孔位、球头销的锥度参数要和对接的车架、摆臂安装位完全匹配，避免总装时出现干涉。这类减震总成不仅应用在传统燃油车的悬架系统中，在电动两轮车、全地形车、小型工程机械的驾驶室悬置结构中也有广泛应用，不同应用场景下的参数差异较大，比如越野场景下的总成需要更长的动行程、更大的弹簧刚度，城市代步车型则偏向更软的阻尼调校来提升乘坐舒适性。建模时还要考虑橡胶缓冲块的安装位置，当悬架压缩到极限位置时，缓冲块会先接触弹簧座，提供额外的渐进式刚度，避免金属部件硬碰撞，缓冲块的压缩量通常设置为总行程的15%左右，既能起到限位作用，又不会让极限压缩时的冲击感过于突兀。
