螺旋输送机配套排水天沟结构设计

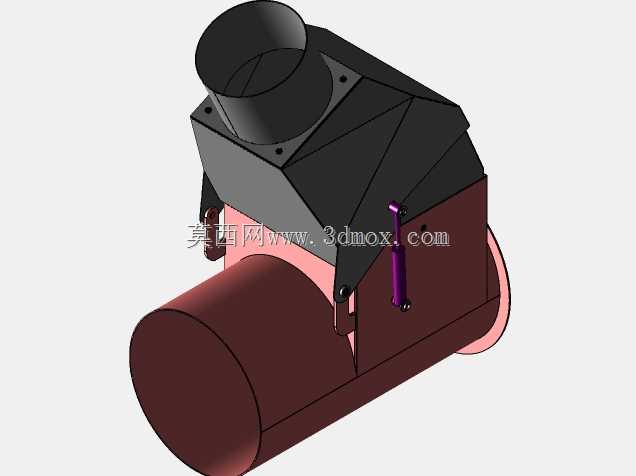

这款天沟构件主要配套螺旋输送机使用，在散料输送、粉体加工、粮食转运、矿山物料输送等场景中，承担输送作业环节的积液导排、渗漏收集功能，避免输送过程中产生的冷凝水、物料裹挟积水、设备冲洗残留积液进入输送腔体造成物料结块、设备锈蚀、螺旋叶片卡滞等问题。从结构设计来看，该构件采用上下分段式装配结构，下部为适配螺旋输送机筒体的弧形抱合接口，曲面弧度与标准螺旋输送机筒体外径完全匹配，安装时可直接贴合筒体外侧预设的排污开口，无需额外对筒体进行大范围切割改造，接口边缘预留的螺栓孔位可配合密封垫片实现紧密连接，杜绝积液渗漏。上部采用斜向导流腔体设计，腔体内部做平滑过渡的折角结构，无积液滞留死角，顶部设置圆形外接排液接口，可对接厂区排污管道或者积液收集容器，将导排的积液统一输送至处理环节。侧面设置的快拆锁紧手柄，可在设备维护时快速打开天沟的检查盖板，无需完全拆卸整个构件即可清理腔体内淤积的物料残渣，日常运维效率更高。设计过程中重点考虑了安装边界的适配性，下部弧形接口的轴向长度覆盖螺旋输送机单节筒体的排污段长度，不会超出筒体两端的法兰连接边界，不会干涉螺旋轴的转动以及相邻筒体的对接安装；上部导流腔体的外轮廓尺寸控制在输送机机架的安装宽度范围内，不会额外占用设备两侧的操作通道空间，也不会和输送机的驱动端、进料口、出料口等周边部件产生位置干涉。构件的壁厚设计兼顾了结构强度与轻量化需求，在物料冲刷、积液腐蚀的工况下能保持足够的结构刚度，不会因为长期受积液浸泡、物料冲击出现变形开裂问题，同时整体重量控制在单人可操作安装的范围内，现场装配无需借助重型吊装设备。在实际应用中，该天沟可适配不同倾角布置的螺旋输送机，导流腔体的倾斜角度经过优化，不管是水平布置还是小角度倾斜布置的输送设备，都能保证积液依靠重力顺利流向排液接口，不会出现积液倒灌进入输送腔体的情况。针对有腐蚀性物料输送的场景，该结构的平滑内壁也便于做防腐涂层处理，折角处的圆弧过渡不会出现涂层堆积或者磨损过快的问题，能有效延长构件的使用寿命。
