按压式弹性锁止卡扣结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:236667
  • 按压式弹性锁止卡扣结构设计
  • 按压式弹性锁止卡扣结构设计
  • 按压式弹性锁止卡扣结构设计
  • 按压式弹性锁止卡扣结构设计
  • 按压式弹性锁止卡扣结构设计
  • 按压式弹性锁止卡扣结构设计
  • 按压式弹性锁止卡扣结构设计
  • 按压式弹性锁止卡扣结构设计
  • 按压式弹性锁止卡扣结构设计
  • 按压式弹性锁止卡扣结构设计
  • 按压式弹性锁止卡扣结构设计
  • 按压式弹性锁止卡扣结构设计
  • 按压式弹性锁止卡扣结构设计
  • 按压式弹性锁止卡扣结构设计
  • 按压式弹性锁止卡扣结构设计

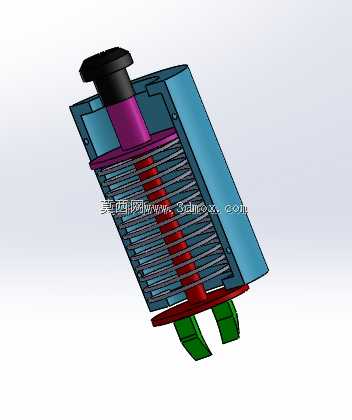

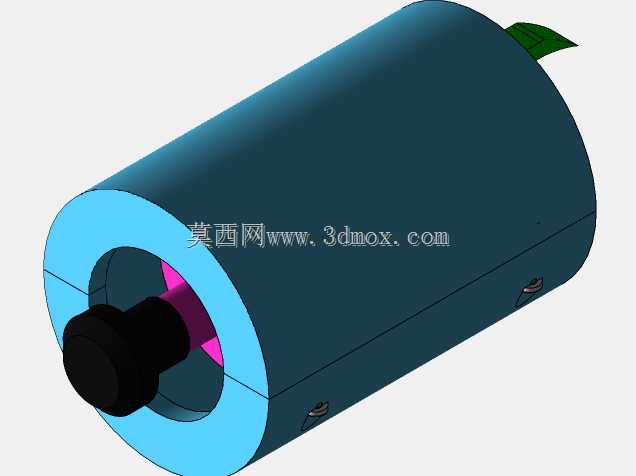

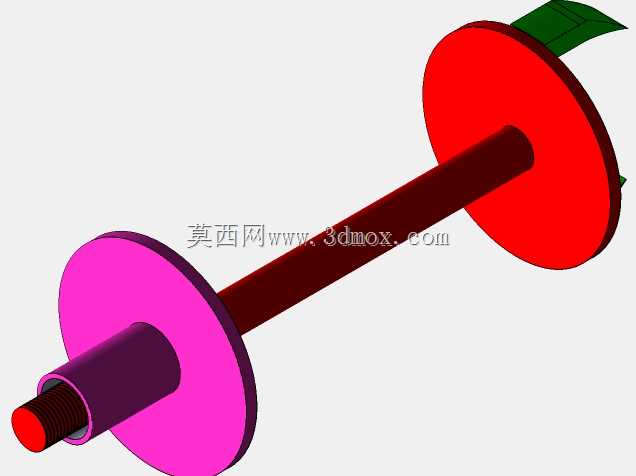

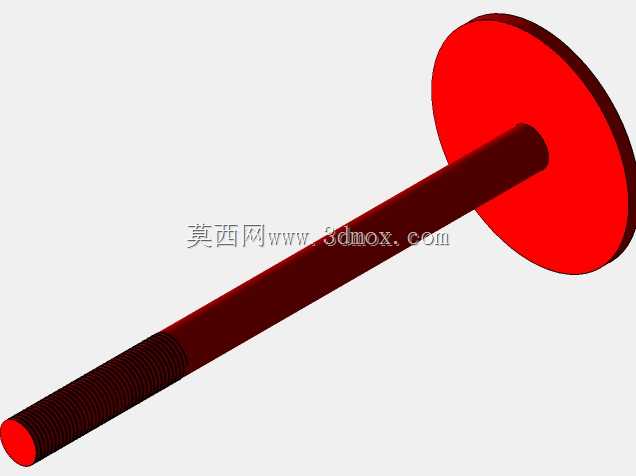

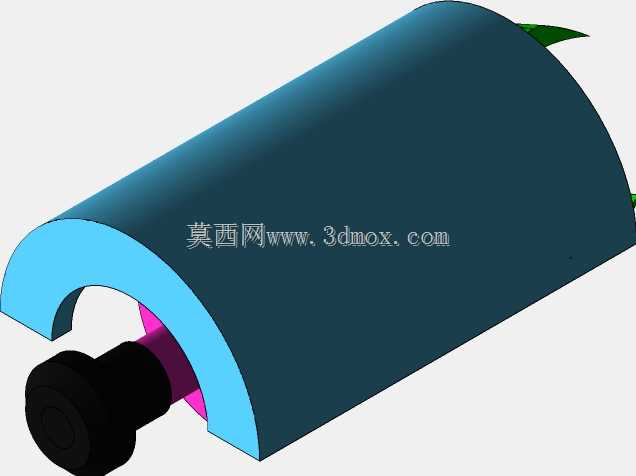

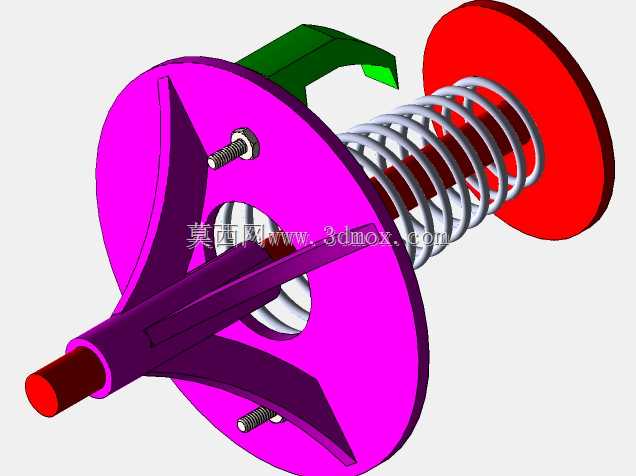

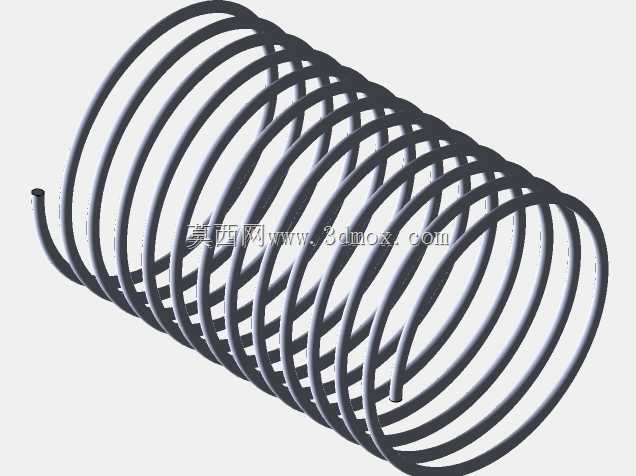

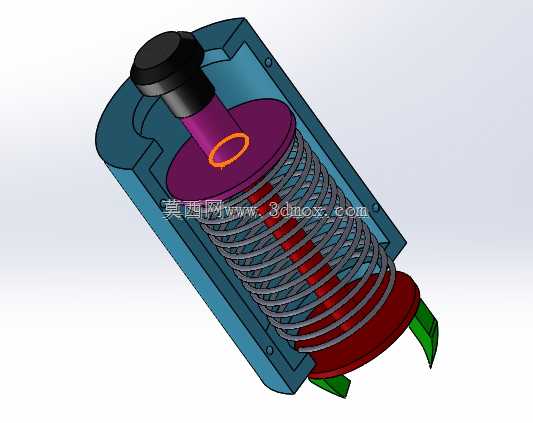

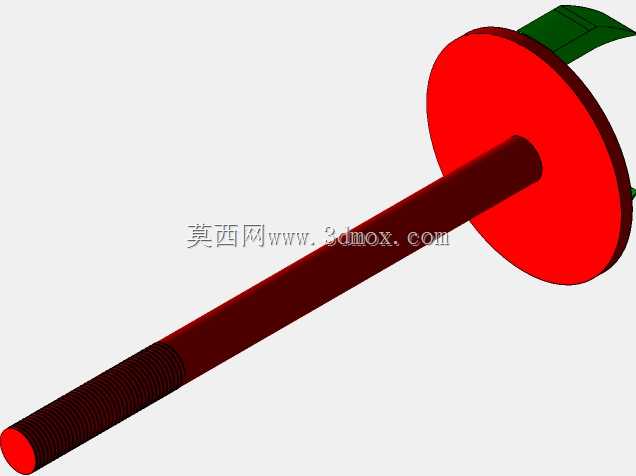

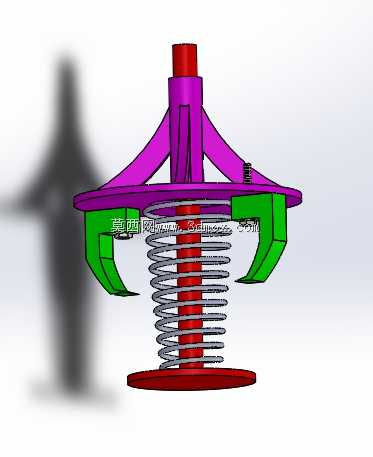

这类按压式弹性锁止卡扣常应用在小型设备舱门快拆、消费电子壳体扣合、工业接线盒快速启闭场景中,替代传统螺丝连接,能大幅降低日常检修、部件更换的操作时长,无需额外辅助工具即可完成开合动作。从结构组成来看,中心红色杆件为按压触发端,外部紫色架体是受力支撑主体,周向分布的绿色卡爪为锁止执行部件,套在中心杆上的螺旋压缩弹簧提供复位与锁止预紧力,底部圆盘为按压行程限位结构,整套机构依靠按压过程中卡爪的径向张合实现锁止与释放动作。设计阶段首先要确认按压行程与卡爪张合量的匹配关系,按压中心杆下行时,紫色架体的锥面会推动三个绿色卡爪向外张开,此时卡爪脱离被连接件的卡槽,即可完成解锁;松开按压端后,弹簧推动中心杆上行,锥面回退,卡爪在自身弹性或辅助复位结构作用下向内收拢,卡入对应卡槽实现锁止。卡爪的勾头角度需要做专门校核,锁止状态下勾头与卡槽的接触面倾角要满足自锁条件,避免受振动、外力拉扯时出现意外脱开,同时倾角也不能过大,否则解锁时需要的按压力会超出人体工学舒适范围,日常手动操作的按压力一般控制在15N到30N区间适配多数使用场景。安装边界上,整套机构的径向最大尺寸为卡爪张开到极限位置时的外圆直径,安装时需要在被连接件上预留对应尺寸的安装通孔,轴向安装空间要满足弹簧完全压缩时的总高度,预留0.5mm到1mm的轴向间隙避免零件装配时出现顶死。中心杆的顶端要高出安装面3mm到5mm,方便手指按压施力,底部限位圆盘的直径要大于安装通孔直径,防止机构整体从安装位脱出。卡爪的数量选择三个周向均布的方案,相比两爪结构锁止受力更均匀,相比四爪结构能减少零件加工复杂度,同时降低卡爪动作时的卡滞概率。弹簧的选型要匹配整套机构的负载,预紧力既要保证锁止状态下卡爪有足够的贴合力,也要避免按压力度过大影响操作手感,弹簧的线径、中径、有效圈数需要结合按压行程做验算,确保弹簧压缩量在弹性极限范围内,长期反复按压不会出现塑性变形。卡爪与紫色架体的配合面要做光滑处理,减少动作过程中的摩擦阻力,提升机构的使用寿命,表面粗糙度建议控制在Ra1.6以下,有条件的可以在配合面添加少量润滑脂进一步降低磨损。
