腰型法兰式安装密封固定基座结构

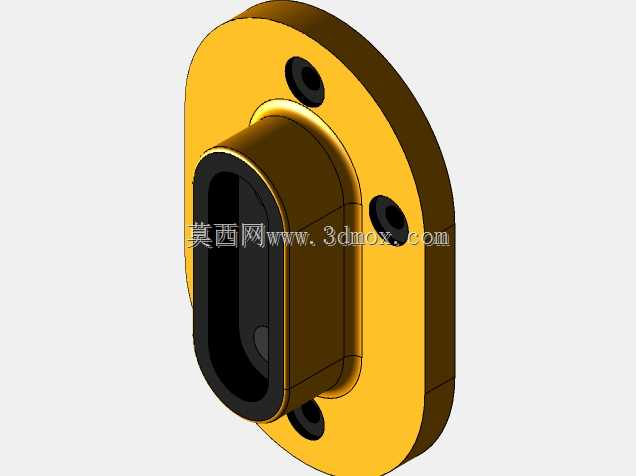

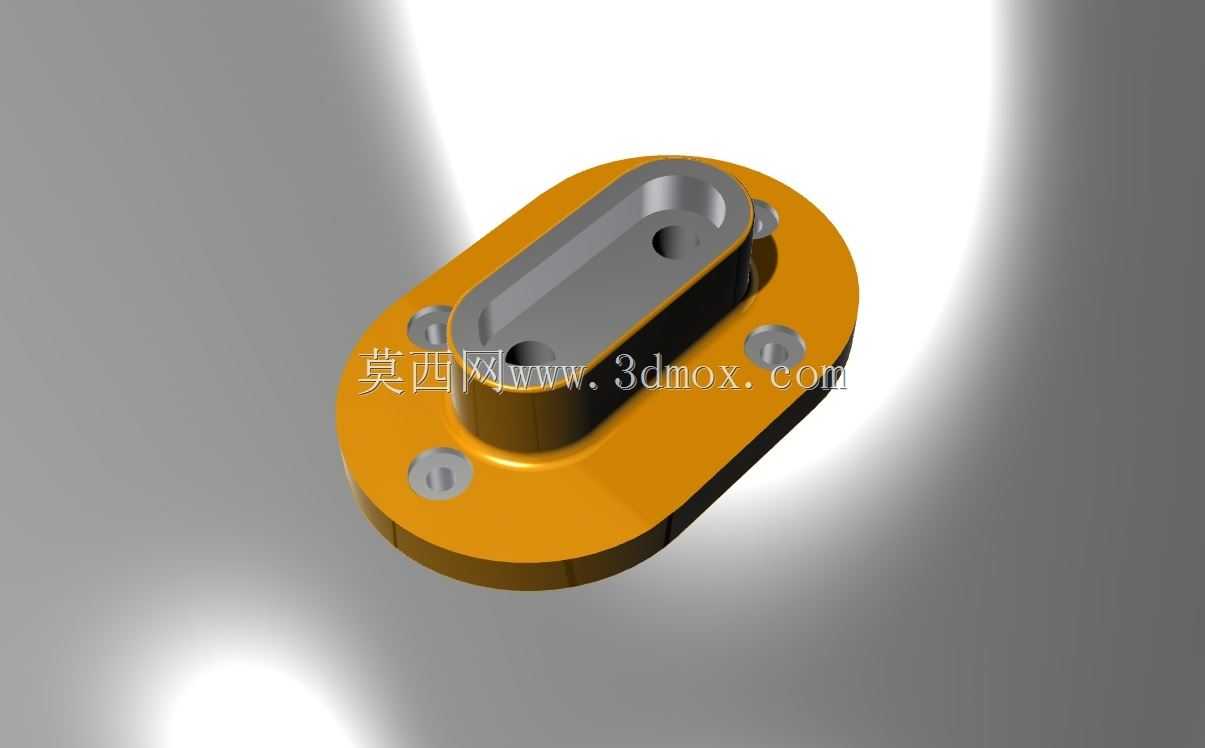

这类腰型法兰安装基座常应用在气动管路、小型液压回路、轻工设备的腔体穿通部位，作为介质通路的转接固定载体，同时承担密封承压、部件定位的双重作用。从结构设计来看，法兰盘采用椭圆腰型轮廓，相比同通径的圆形法兰，在狭窄安装空间内可以缩减横向占用尺寸，四个安装孔沿腰型轮廓长轴对称分布，孔位沉台设计可让内六角螺栓安装后头部完全埋入法兰盘面，避免突出结构干涉周边相邻部件，也能减少外部磕碰对螺栓连接副的损伤。中间凸起的腰型通腔是介质或传动杆件的穿越通道，腔体内壁做了阶梯限位结构，可适配对应截面的密封件安装，比如矩形密封圈、骨架油封都能在阶梯槽内获得稳定的轴向定位，避免受压后密封件移位导致泄漏。法兰盘与凸起腔体的过渡位置做了圆角卸荷处理，能有效降低压铸或机加工过程中的应力集中，长期承压工况下不会在转角位置出现裂纹失效。实际安装时，法兰盘面贴合设备外壁的安装面，需要在贴合面加装适配轮廓的密封垫片，四个螺栓按照对角顺序逐步拧紧，保证法兰盘面受力均匀，避免局部压合不紧出现渗漏。凸起腔体的外伸长度根据设备壁板厚度做匹配设计，既不会因为外伸过短导致密封压合量不足，也不会因为外伸过长挤占设备内部的操作空间。这类基座的材质常选用压铸铝合金做表面阳极氧化处理，兼顾轻量化与耐腐蚀性能，部分高压工况下也会采用不锈钢机加工成型，表面粗糙度控制在Ra1.6以内，保证密封面的贴合精度。设计建模过程中，需要重点管控安装孔的位置度公差，保证与设备壁板预装孔的同轴度，避免安装时出现螺栓别劲的问题；中间通腔的尺寸公差需要根据穿越的杆件或管路外径做适配，预留合理的密封件压缩量，通常静密封场景下压缩量控制在18%-25%区间，动密封场景下根据运动速度调整压缩量，避免摩擦阻力过大或者密封失效。腰型的通腔设计相比圆形通腔，在需要穿越扁平管路、异形传动杆的场景下适配性更强，不需要额外扩大法兰整体尺寸就能获得更大的通流或穿越空间，在小型自动化设备、食品包装机械、小型液压站的阀体安装部位都有广泛应用。建模时法兰盘的厚度根据承压等级核算，常规0.6MPa以下工况厚度取6-8mm即可满足强度要求，高压场景下需要适当增加厚度并做加强筋结构，不过这类小型基座通常应用在低压回路，盘面平整无加强筋即可满足使用需求，同时也能减少加工工序，降低制造成本。
