三轮车配套农用喷洒管路网状过滤装置

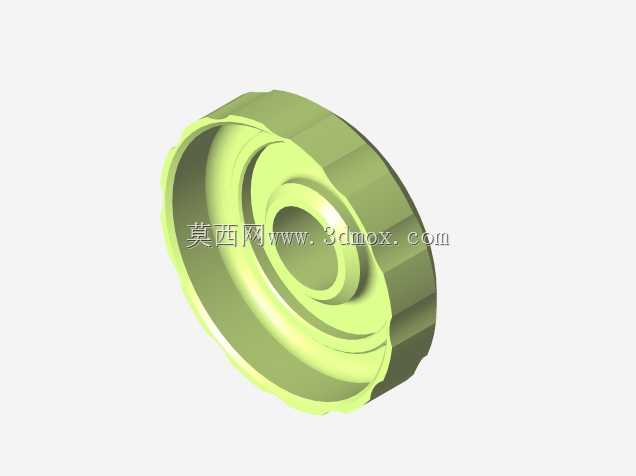

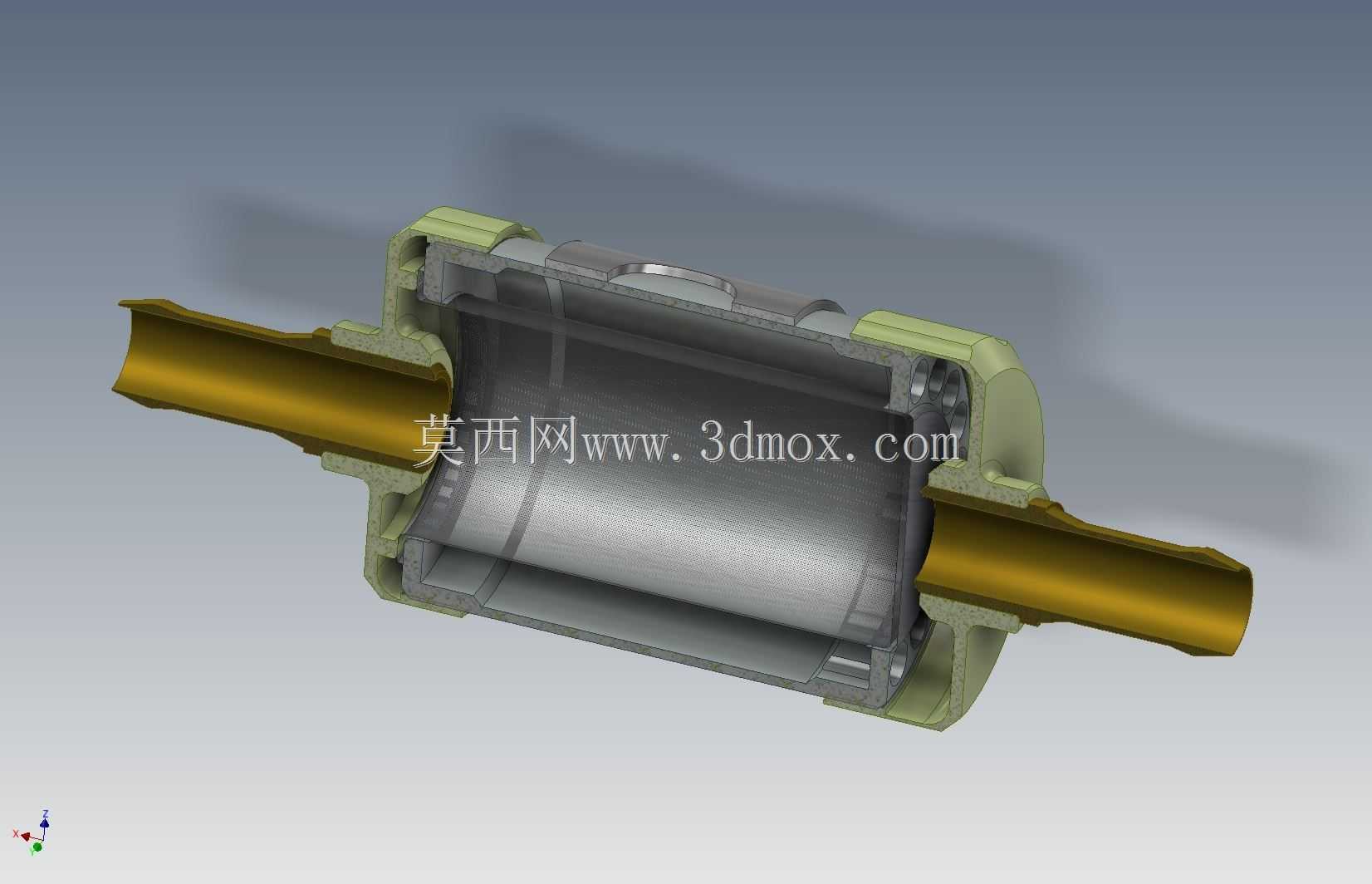

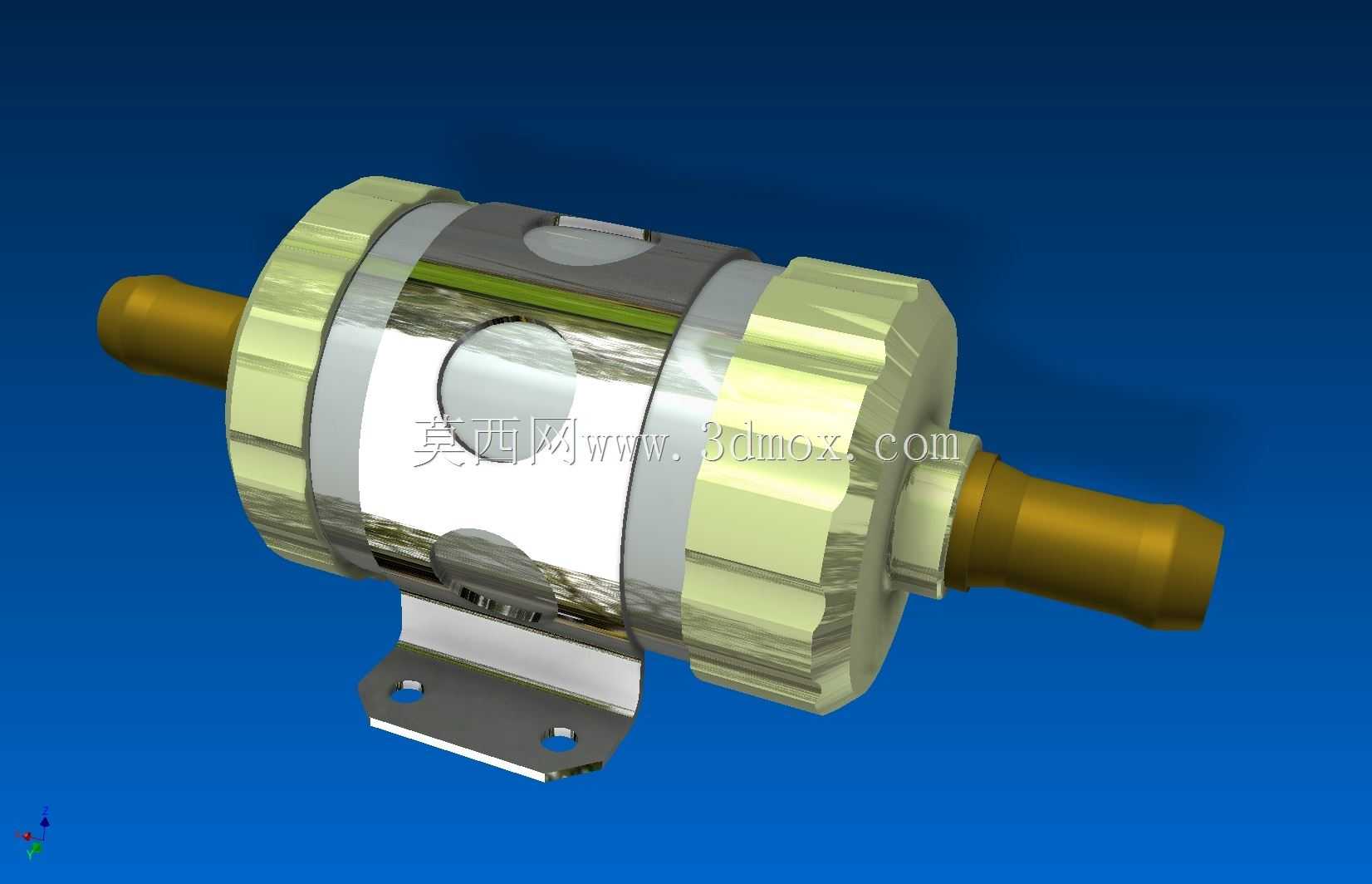

这款过滤装置主要适配三轮农用运输车搭载的田间喷洒作业系统，安装在药泵输出端与喷杆管路之间的管路段，核心作用是拦截药液调配过程中混入的未溶解药粉颗粒、取水时带入的泥沙杂质，避免杂质堵塞喷杆上的细小喷嘴，保障喷洒作业过程中各喷口出液均匀，不会出现局部断喷、流量不均的问题，减少田间作业中途停机清理喷嘴的频次。从结构设计来看，装置采用两端快插式宝塔接头结构，接头外径匹配农用喷洒系统常用的柔性输水胶管内径，安装时直接将胶管套入接头后用喉箍锁紧即可，无需额外加工法兰或焊接接口，适配农户自行改装、维护的作业场景，降低安装门槛。壳体采用上下对合的分体式结构，两端通过端盖压合密封，端盖与壳体之间设置密封胶圈，承受药泵常规工作压力时不会出现漏液问题，需要清理内部滤网时，只需拆开两端端盖即可取出滤网组件冲洗，无需整体切割管路，日常维护效率较高。内部滤网采用筒状网状结构，通流面积远大于管路通径，不会因为滤网的设置造成管路通流阻力大幅上升，保障药泵输出的药液流量满足多喷嘴同时作业的需求，滤网的网孔尺寸经过匹配，既能拦截会堵塞喷嘴的大颗粒杂质，又不会因为网孔过细造成频繁堵塞、需要频繁清理的问题。整体外形为圆柱状结构，最大外径小于三轮车车架侧边安装位的预留间隙，两端接头同轴度公差控制在合理范围，接入管路后不会造成管路弯折憋压，安装时可以通过配套的管卡固定在车架的横梁上，避免车辆在田间颠簸行驶时装置晃动拉扯管路造成接头松脱。设计过程中充分考虑了农用作业的恶劣工况，壳体材质选用耐农药腐蚀的工程塑料，不会因为长期接触各类农药、化肥溶液出现腐蚀脆裂的问题，两端接头的根部做了加厚处理，即使胶管安装时存在偏斜拉扯，也不会出现接头根部断裂的故障。内部的滤网支撑结构做了加强设计，药泵启动瞬间的压力冲击不会造成滤网变形贴附在壳体内壁，保障过滤面积始终处于设计值，不会因为滤网变形导致通流能力下降。
