吸入低污染空气湿式洗涤器简化结构

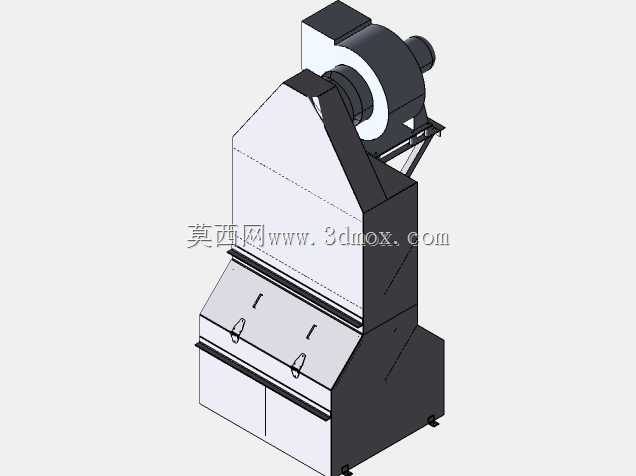

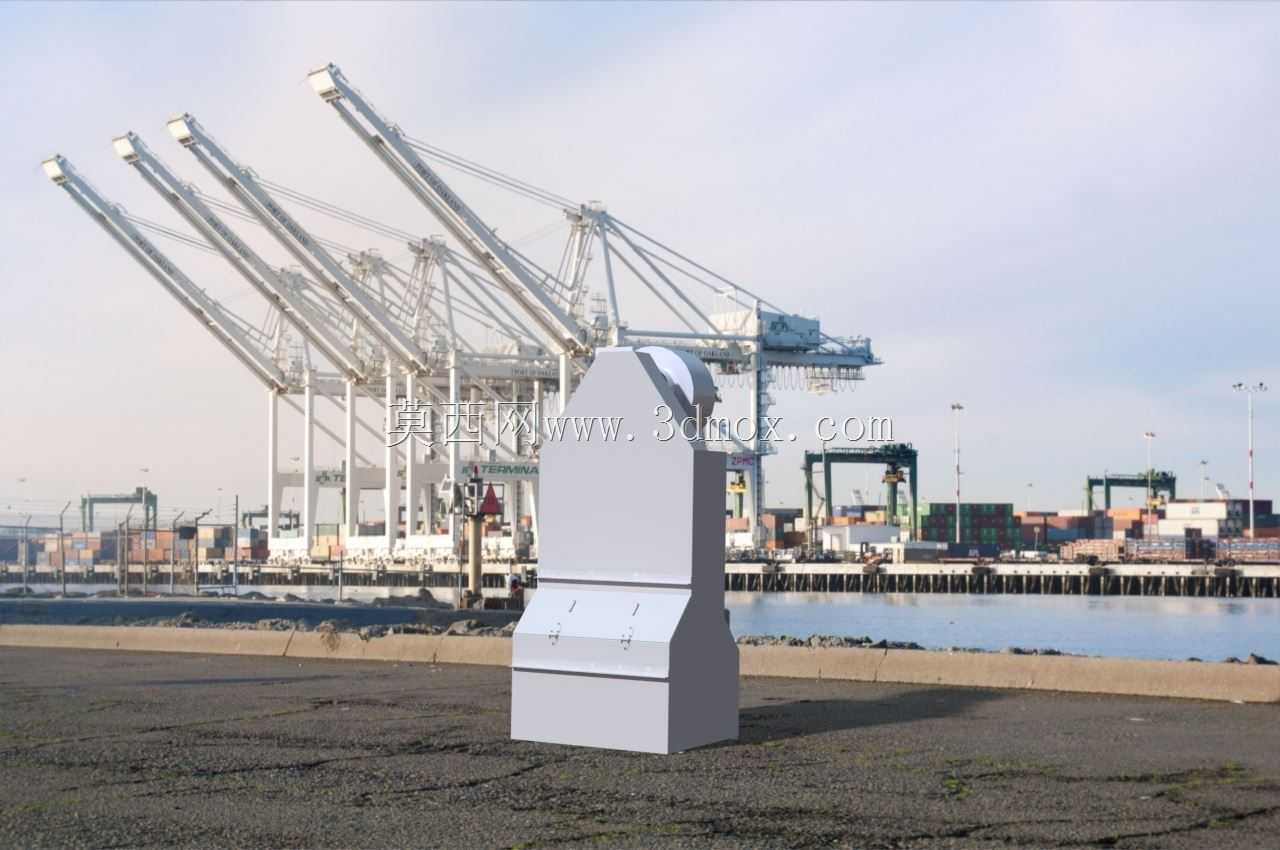

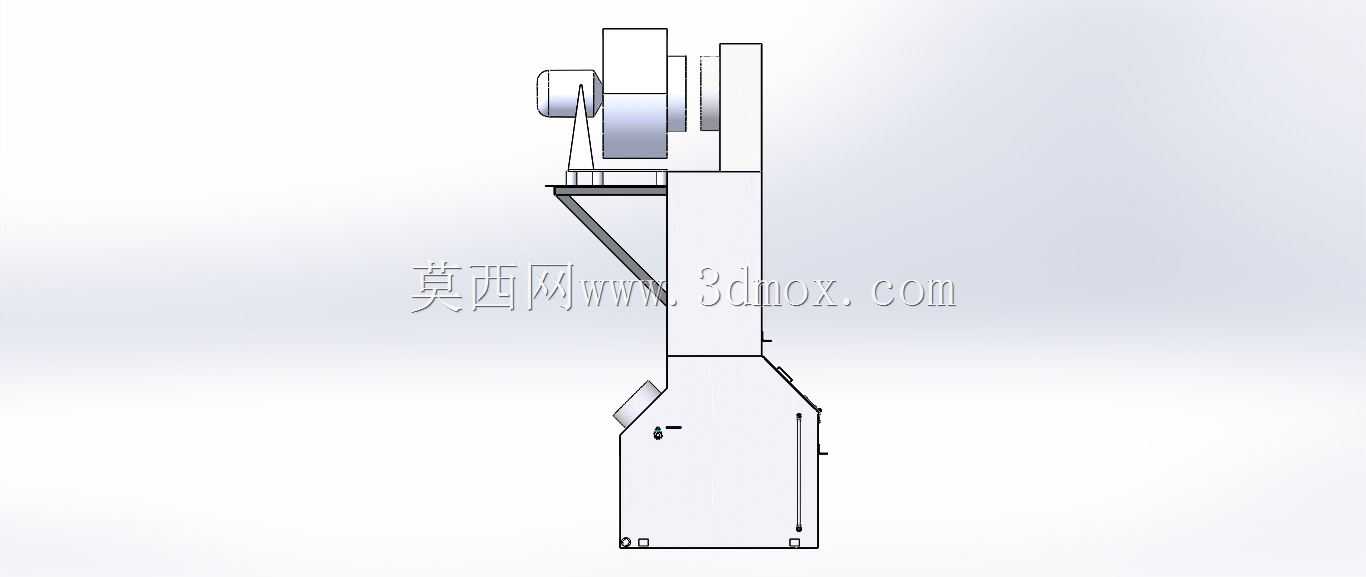

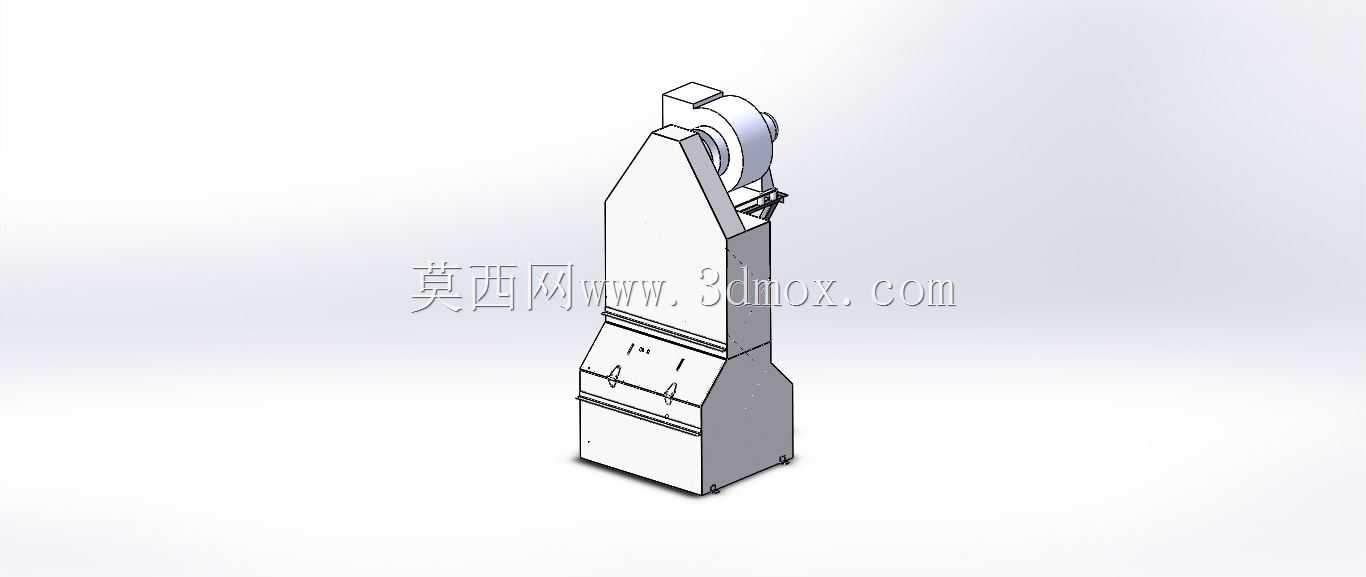

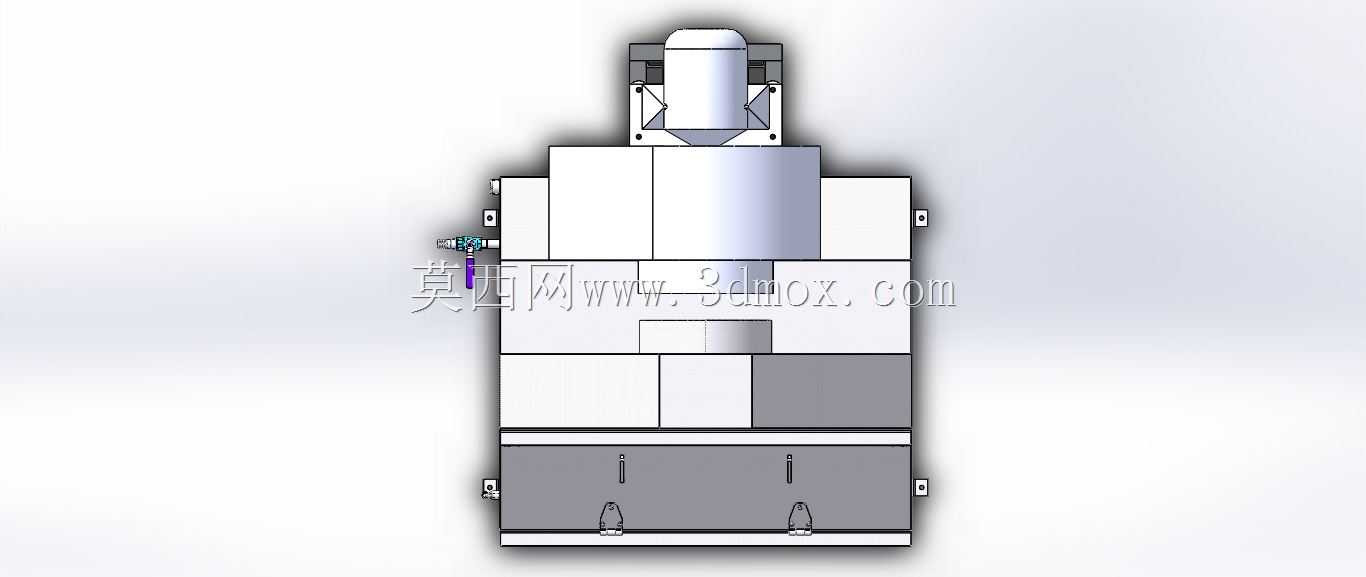

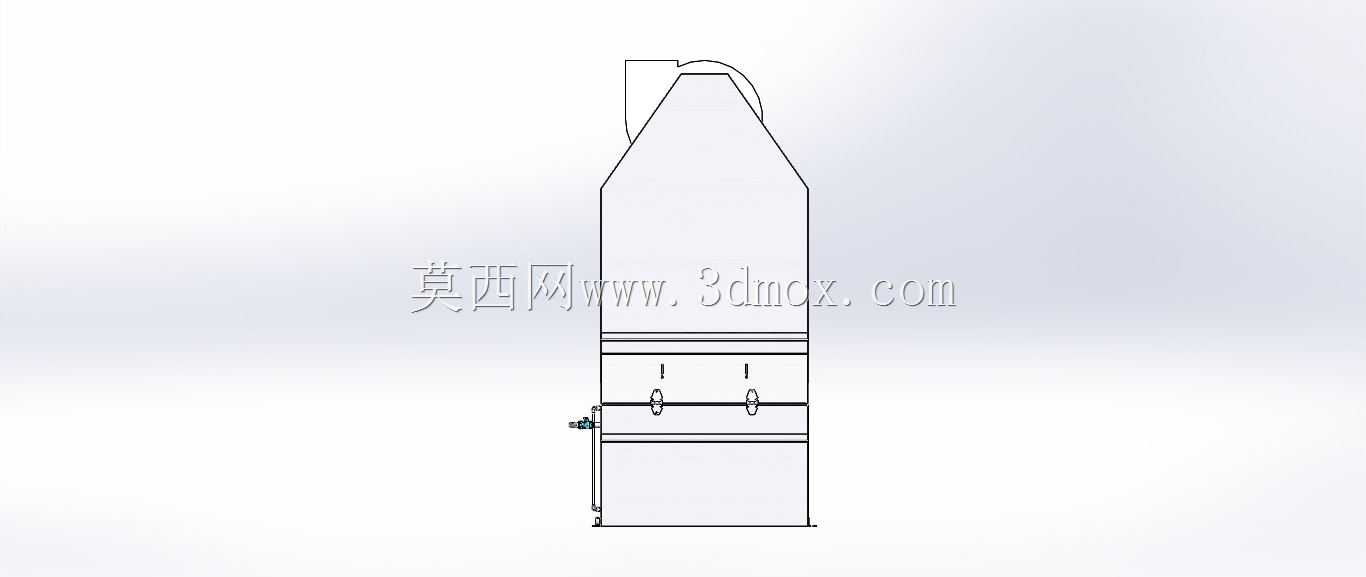

在港口散货作业、工业厂房通风、中小型产尘工位的废气预处理场景中，这类湿式洗涤器的简化结构常作为前端粗净化单元使用，不需要复杂的管线配套就能完成大颗粒粉尘、水溶性废气组分的初步截留，适配场地有限、改造预算有限的零散作业点位。从实际使用逻辑来看，设备依靠内部抽吸负压将含尘含污空气导入腔体，通过腔体内预设的喷淋接触区让气流与洗涤液充分接触，裹挟的污染物被液滴捕捉后随液体沉降到腔体下部储液区，净化后的气流经过上部挡液结构脱除夹带液滴后排出，相比干式过滤装置，它在处理高湿度、含粘性粉尘的气流时不容易出现滤料糊堵问题，日常维护只需要定期更换储液区的洗涤液、清理沉积的污泥即可，运维门槛较低。做这个简化结构的三维建模时，首先要匹配现场的安装边界：设备整体采用立式方箱结构，底部为平直安装基面，不需要额外做倾斜支撑，可直接固定在混凝土平台或者钢制支架上，安装基面预留的固定孔位间距适配常规的槽钢支架安装尺寸，整体重心落在基座中心区域，运行时的振动幅度很小，不需要额外做减震基础。外形设计上采用上窄下宽的梯度过渡结构，下部腔体扩大容积用来延长气流停留时间，保证气液接触的充分性，上部收窄的结构用来提升出口气流的流速，匹配后端抽吸风机的风量风压参数，避免出现气流短路的问题。结构拆分上，模型将腔体分为下部储液段、中部气液接触段、上部挡液排出段三个独立模块，各段之间采用法兰边连接，密封面预留了密封垫的安装槽位，现场组装时不需要做额外的焊接加工，只需要用紧固件锁紧即可完成拼接。设计时特意简化了内部复杂的喷淋管路、填料层细节，保留了核心的腔体轮廓、安装接口、检修门位置，方便在做厂区整体布局规划、通风系统方案设计时快速导入模型，不需要处理过多的细碎特征就能完成干涉检查、空间占位校核，也能直接用来做初步的方案展示，给施工方、使用方直观呈现设备的安装形态与预留空间要求。设备侧面预留的检修口位置距离安装基面的高度符合人体工程学操作范围，日常清理内部沉积污物、检查喷淋组件状态时，操作人员不需要登高或者探身过深就能完成操作，侧面的管路接口位置也做了统一的高度对齐，方便外接进气管、溢流管、排污管，减少现场配管的弯折次数，降低管路风阻。
