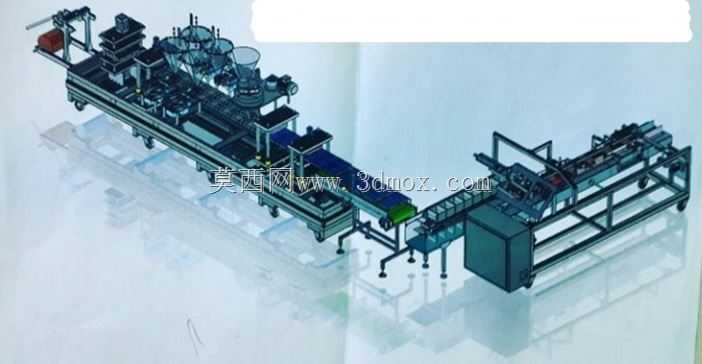

塔萨尔姆亚普勒尔自动化生产线三维结构

这套长条形排布的工业生产设备，主要面向快消品、小型工业制品的后段包装工序场景，可衔接前端灌装、装填工位完成成品的整理、输送、封装全流程作业，在食品、日化、小五金加工车间的包装工段应用广泛，能够替代传统人工排布、转运的重复劳作，大幅降低包装环节的人力投入，同时减少人工操作带来的产品磕碰、排布不齐等质量问题。设备整体采用分段式模块化设计思路，主体框架以标准工业铝型材搭建，各功能工位沿长向输送线依次排布，从入料端开始依次设置了多组物料整理工位、定量装填单元、封装压合机构以及出料输送段，各工位之间通过皮带输送机构衔接，输送线的带速可根据前端产线的节拍灵活调整，保证各工位作业节奏匹配，不会出现物料堆积或者工位待料的情况。在设计阶段，设计人员充分考虑了车间的安装边界条件，设备整体宽度控制在1.2米范围内，长度可根据实际车间的工位需求增减模块单元，常规配置下整机长度约8米，底部设置可调式支撑脚杯，可适应车间地面存在的30mm以内的高度差，安装时无需对地面做额外的预埋处理，仅需预留出设备两侧各0.8米的检修维护通道即可，设备的电控柜集成在出料端侧下方，无需额外占用车间的独立电控安装空间，布线时仅需从车间主电源引线至电控柜进线端即可完成供电接驳。各功能工位的执行机构均采用独立的安装板固定在铝型材框架上，后期维护时可单独拆解对应工位的组件，无需拆解整条输送线，比如中间的封装压合工位，采用了导向柱配合压合气缸的结构，压合行程可根据待包装产品的高度灵活调整，适配不同规格尺寸的包装盒封装需求；入料端的物料整理机构设置了多组可调式挡条，可根据物料的外形尺寸调整挡条间距，保证物料能够以统一的姿态进入后续工位，避免出现卡料、歪料的情况。输送线的驱动端设置在出料段，采用减速电机配合主动辊的驱动方式，传动平稳噪音低，输送皮带选用耐磨防滑的PVC材质，长期运行下不会出现打滑、跑偏的问题，皮带两侧设置了导向边条，可避免物料在输送过程中从侧边掉落。设备的各气动元件的气路管线均沿铝型材的内置槽道排布，外部看不到裸露的管线，既避免了生产过程中物料剐蹭管线造成的损坏，也让整机外观更加整洁规整，同时气路的各节点均设置了节流阀，可单独调整每个气动执行元件的动作速度，匹配不同生产节拍下的动作需求。
