农业用卧式离心泵结构设计

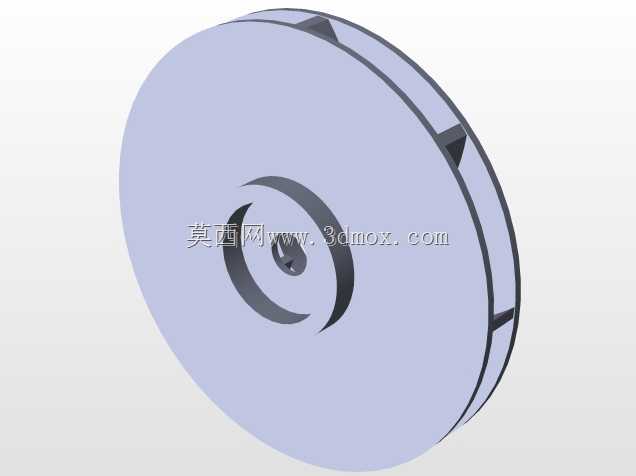

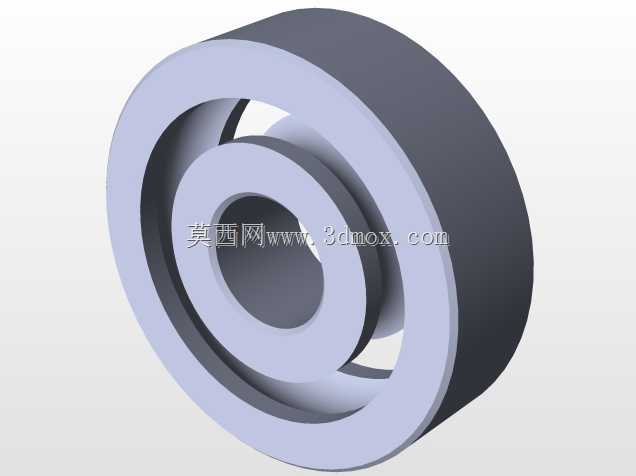

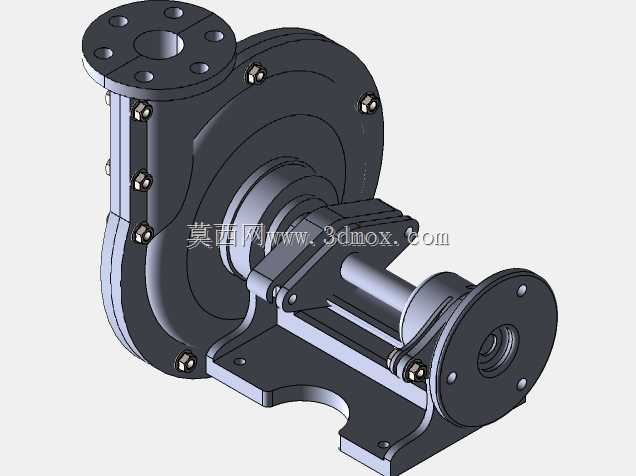

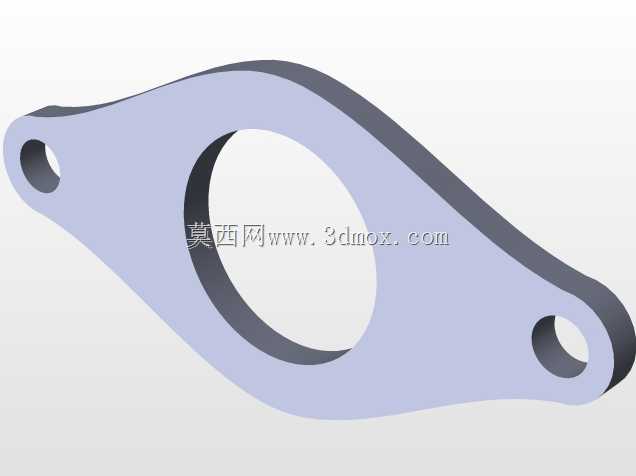

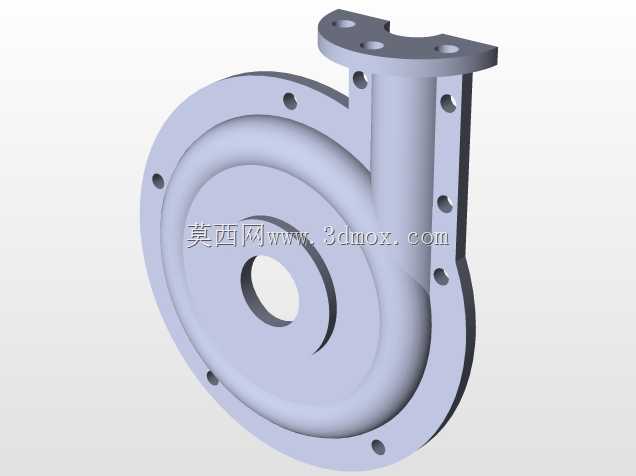

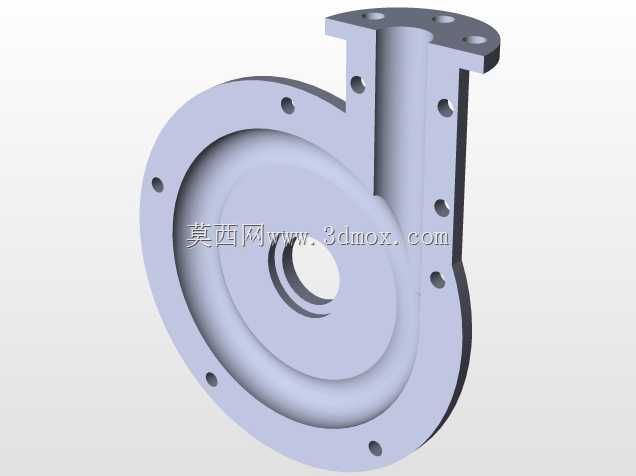

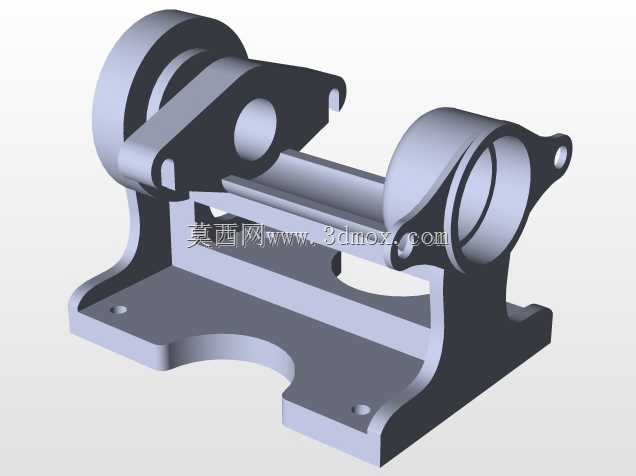

这款离心泵的结构设计完全围绕农业作业场景的实际需求展开，在农田排灌、沟渠取水、作物灌溉输水等常见农业工况下，能够稳定完成低压大流量的水体输送作业。从结构布局来看，采用卧式悬臂式安装设计，泵体与轴承支架通过铸造一体的安装底座连接，安装底座预留的螺栓孔位匹配农用泵常见的混凝土基础安装尺寸，现场安装时不需要额外制作复杂的转接支架，能够快速完成设备就位找正。泵体的进出口均采用法兰连接结构，进水端法兰位于泵体轴向侧方，出水端法兰垂直向上布置，法兰盘上的螺栓孔数量、孔径与孔位中心距均匹配农业输水管道常用的法兰标准，对接输水管道时不需要额外加工变径转接件，能够减少现场管路安装的工作量。泵壳采用分体式蜗壳结构，通过周向均布的内六角螺栓将泵盖与蜗壳主体紧固连接，这种结构设计在日常维护时，只需要拆卸周向紧固螺栓就能打开泵腔，清理叶轮处缠绕的杂草、淤积的泥沙，不需要将整泵从安装基础上拆卸，大幅降低农业场景下的设备维护难度。叶轮采用闭式离心叶轮结构，流道设计针对农业输水含少量泥沙、杂物的工况做了优化，流道宽度比普通清水泵更宽，能够减少杂物卡滞叶轮的概率，同时保证输水效率不会因为流道加宽出现明显下降。轴承支撑段采用加长型的支架结构，将两个支撑轴承的跨距做了合理加大，能够抵消农用泵运行时皮带传动或者直连传动带来的径向跳动，延长轴承的使用寿命，支架上预留的注油孔位置方便日常加注润滑脂，不需要拆解支架就能完成轴承润滑保养。轴封部位采用简单可靠的填料密封结构，相比机械密封更适应农业输水的水质条件，即使水中含有少量泥沙颗粒，也不会出现快速磨损失效的问题，更换填料时只需要拆卸压盖螺栓就能完成操作，农户在田间现场就能完成密封件更换，不需要专业维修人员到场。从安装边界来看，整泵的轴向长度、进出口法兰的中心高度都匹配农用动力机的输出轴高度，不管是搭配电动机还是柴油机直连传动，都能保证轴系对中精度，减少传动过程中的振动与噪音。泵体底部的安装脚座做了加厚处理，能够适应田间不太平整的安装基础，即使基础存在少量的平面度误差，也不会因为泵体受力不均导致蜗壳开裂。整体设计没有冗余的复杂结构，所有结构细节都指向农业场景下的易维护、高可靠性、低成本使用需求，没有追求过高的参数冗余，完全匹配农业输水作业的实际工况要求。
