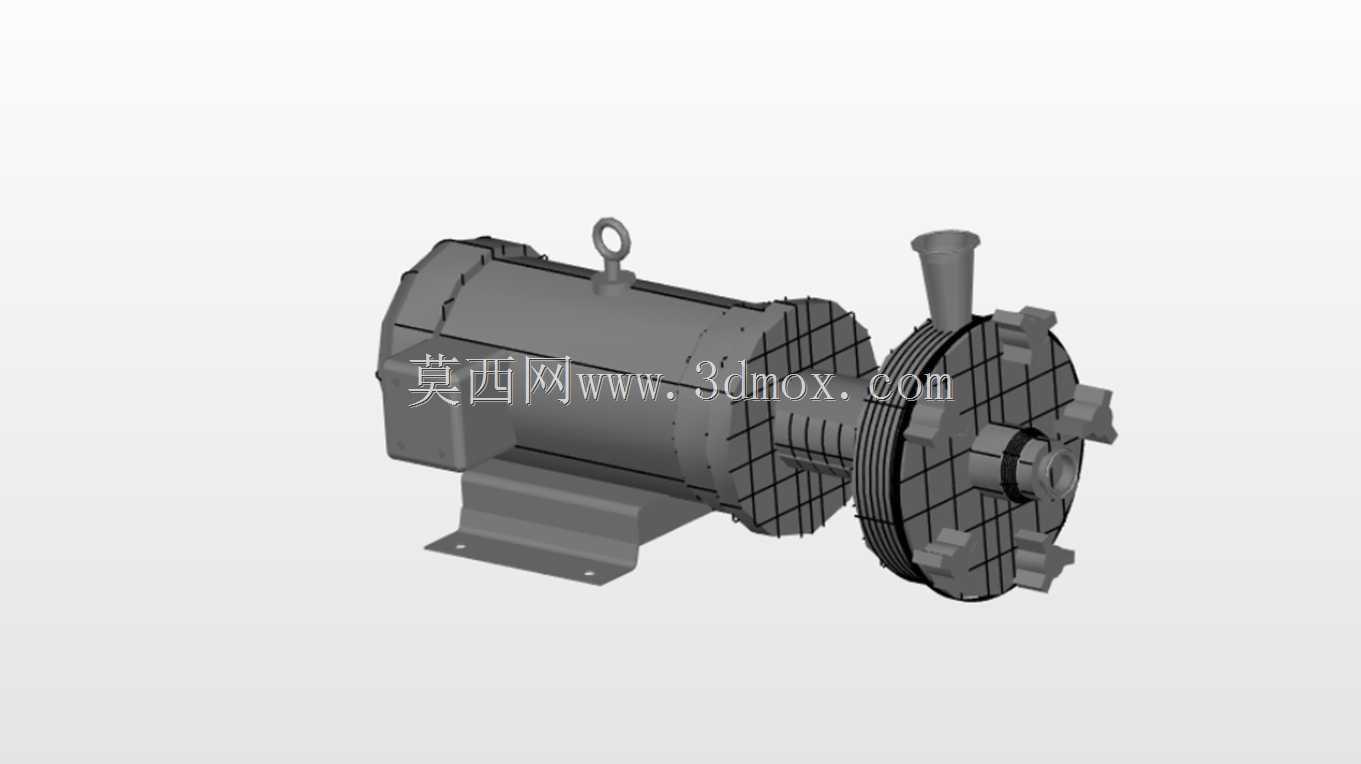

卧式直联离心泵整机结构三维数模

该模型还原的是工业现场常用的卧式直联离心泵结构，这类泵在化工流程、循环水系统、洁净流体输送场景中应用极广，从厂区冷却循环管路到中小型工艺介质输送工位都能见到同结构设备的身影。建模时优先还原了实际安装的边界约束：底部安装脚座的螺栓孔位间距、进出液口的法兰对接尺寸、电机尾部起吊环的位置都按照实物装配逻辑做了对齐，做管路布局设计时可以直接调用该数模核对安装空间，避免后期现场装配出现管路干涉、检修空间不足的问题。从功能结构来看，该泵采用电机与泵体直联的结构设计，省去了传统联轴器连接的中间传动环节，整体轴向尺寸更紧凑，对安装工位的长度方向空间要求更低，适合在设备排布密集的车间工位部署。泵头部分的叶轮腔、进出口流道做了等比例还原，做流体仿真前置处理时可以直接提取内部流道几何，不用再二次修整曲面；泵体外侧的加强筋布局也和实物一致，建模时特意保留了筋条的圆角过渡特征，方便后续做有限元强度校核时直接划分网格，不用额外补全工艺特征。电机部分的散热筋、接线盒位置、底座安装面的平面度特征都做了还原，做整机振动分析时可以直接赋予对应材质参数，模拟实际运行时的整机模态特性。设计这类泵的三维数模时，核心要把控几个装配对齐基准：首先是电机输出轴与泵轴的同轴度约束，直联结构对轴系同轴度要求极高，建模时将两个轴段的回转中心做了完全重合约束，还原实际装配时的公差配合逻辑；其次是机械密封的安装位尺寸，密封腔的深度、轴套配合面的直径都按照常用密封件的安装尺寸做了匹配，后续如果要替换不同形式的密封结构，可以直接在对应位置修改特征，不用重构整个泵头。进出液口的法兰密封面、螺栓孔分布圆都符合通用管路对接标准，和厂区现有管路法兰做适配时不需要额外调整接口尺寸。另外模型还原了泵体与电机连接的支架结构，支架的减重孔、加强筋布局都和实物一致，做支架受力分析时可以直接加载泵头运行时的径向力，校核支架的结构强度是否满足长期运行要求。日常做设备选型方案时，调用该数模可以直接放到厂区三维布局图中，核对泵组与周边阀门、管路、检修通道的间距，比单纯看二维样本尺寸更直观，能提前发现布局中存在的碰撞、操作空间不足等问题，减少现场安装时的整改工作量。
