农业谷物深层干燥仓内部结构设计

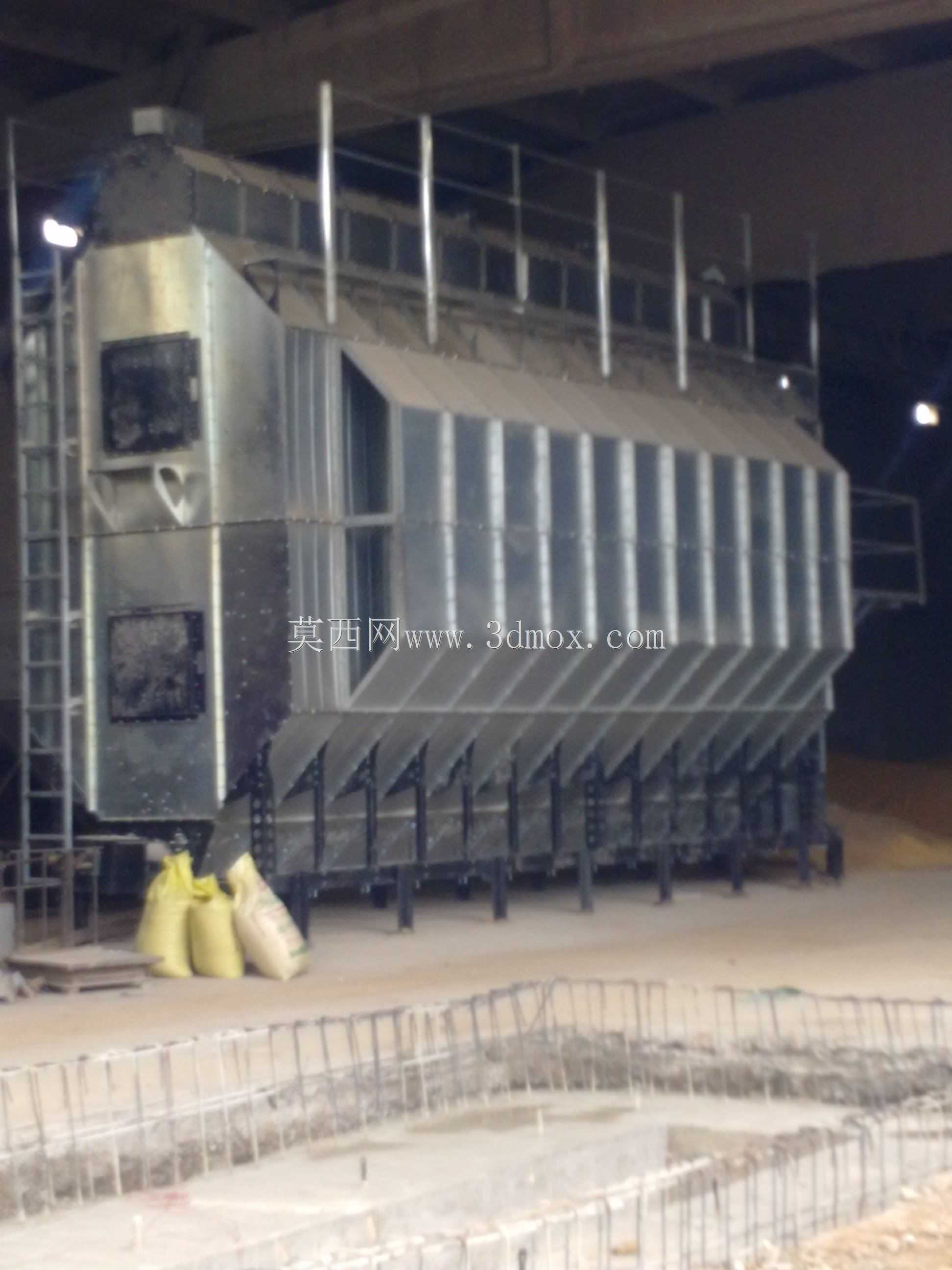

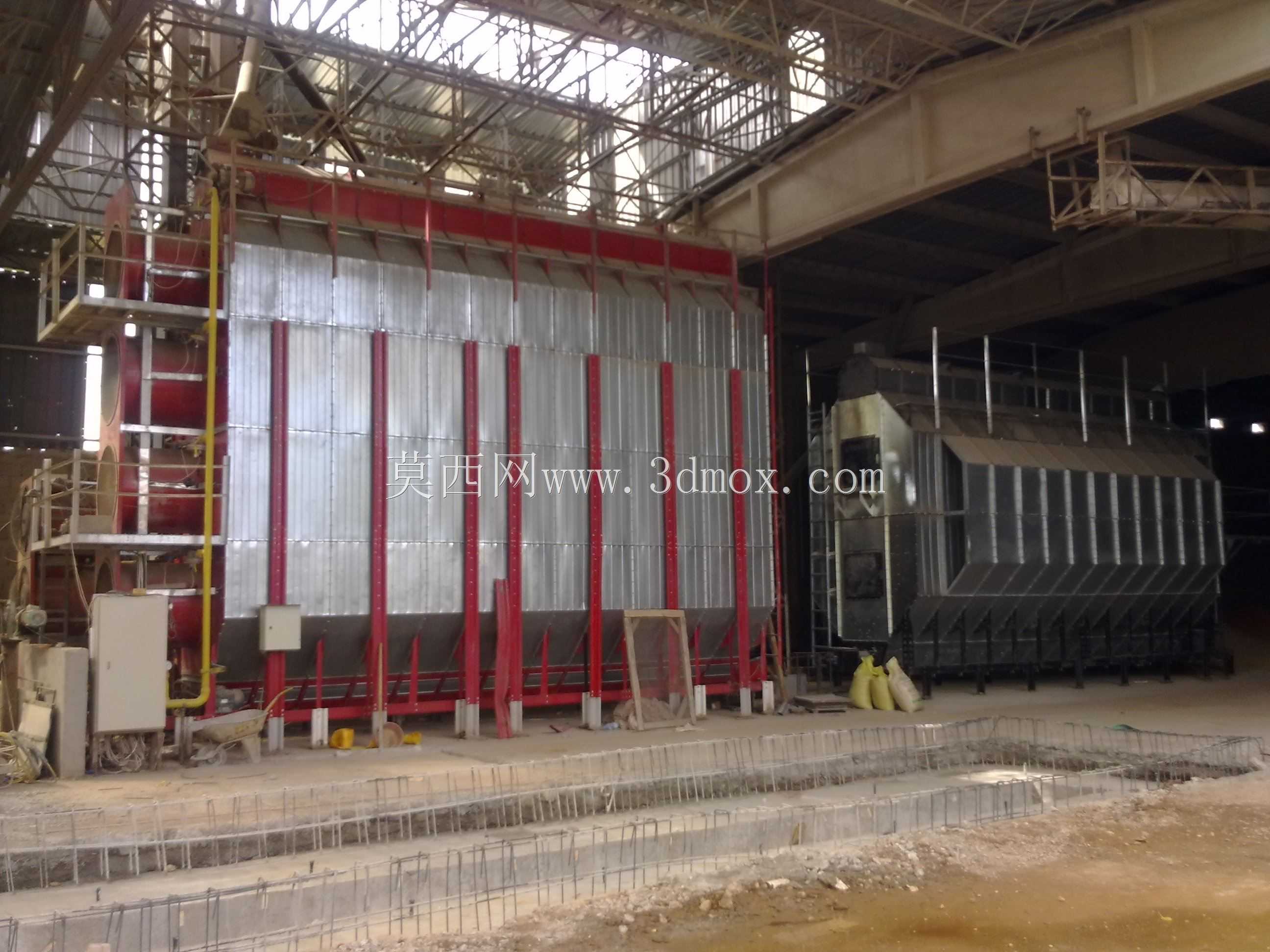

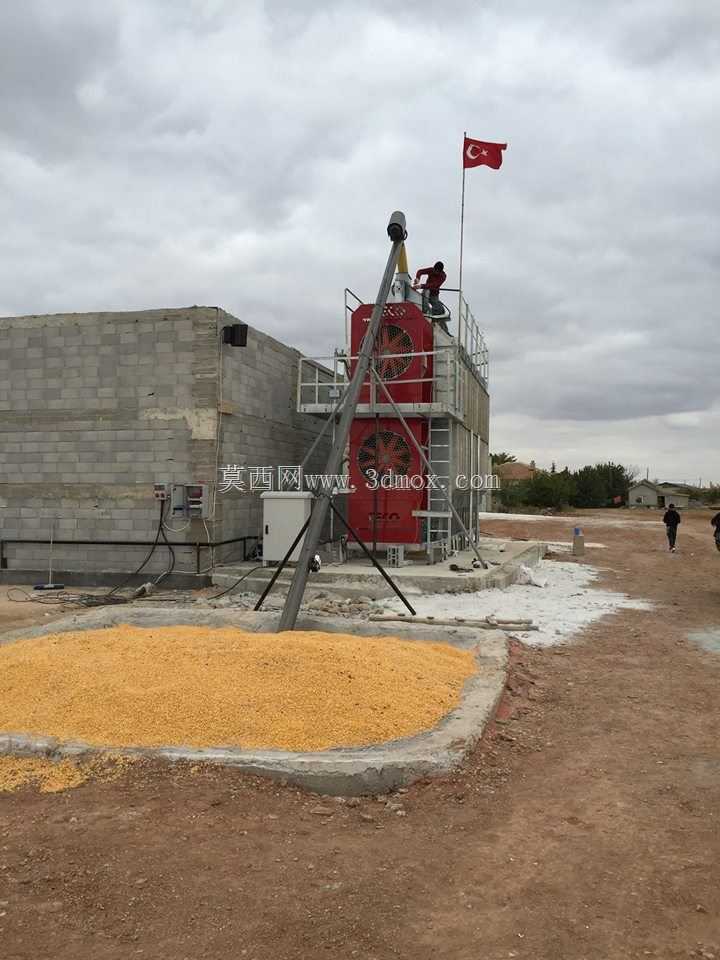

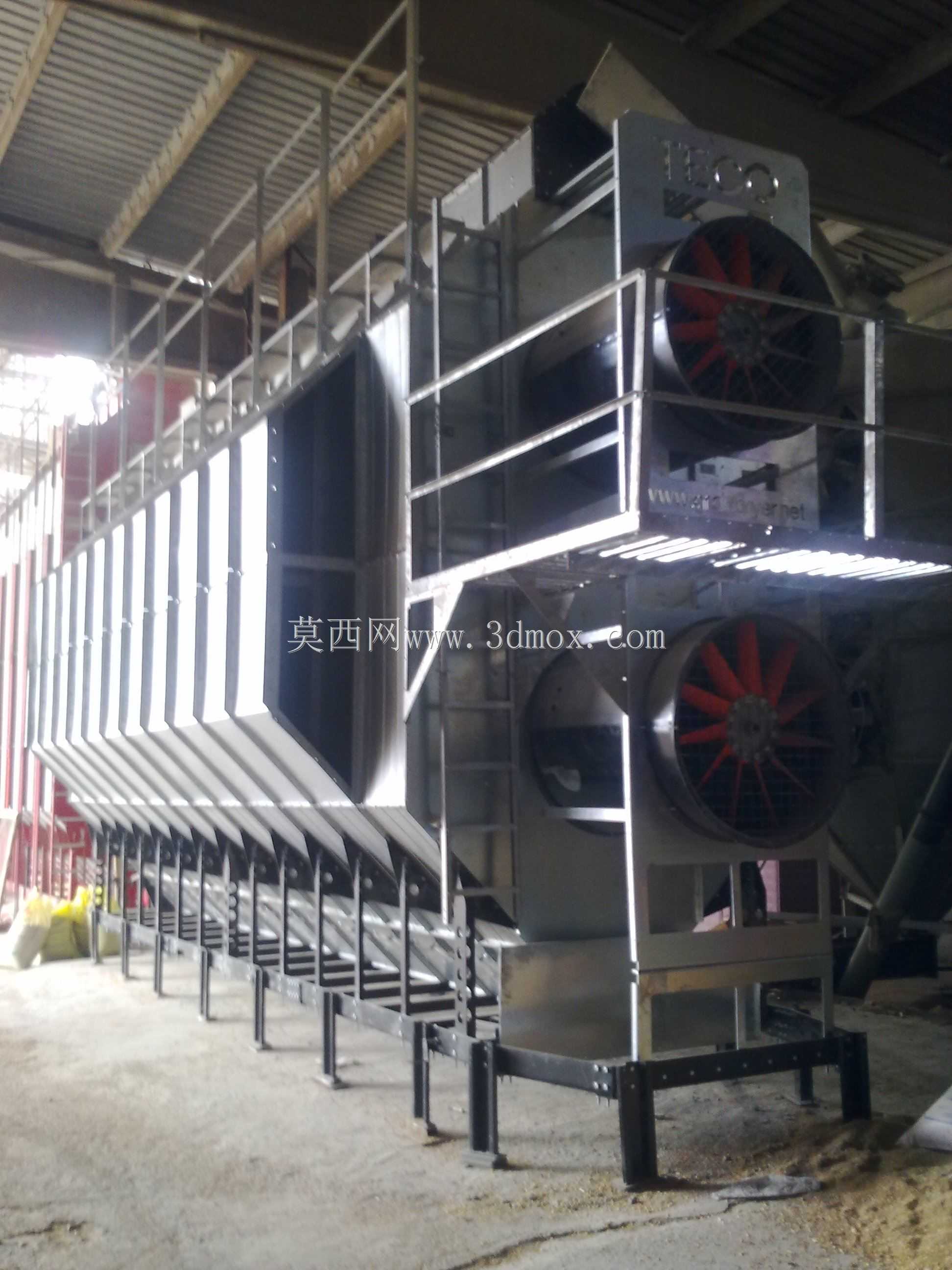

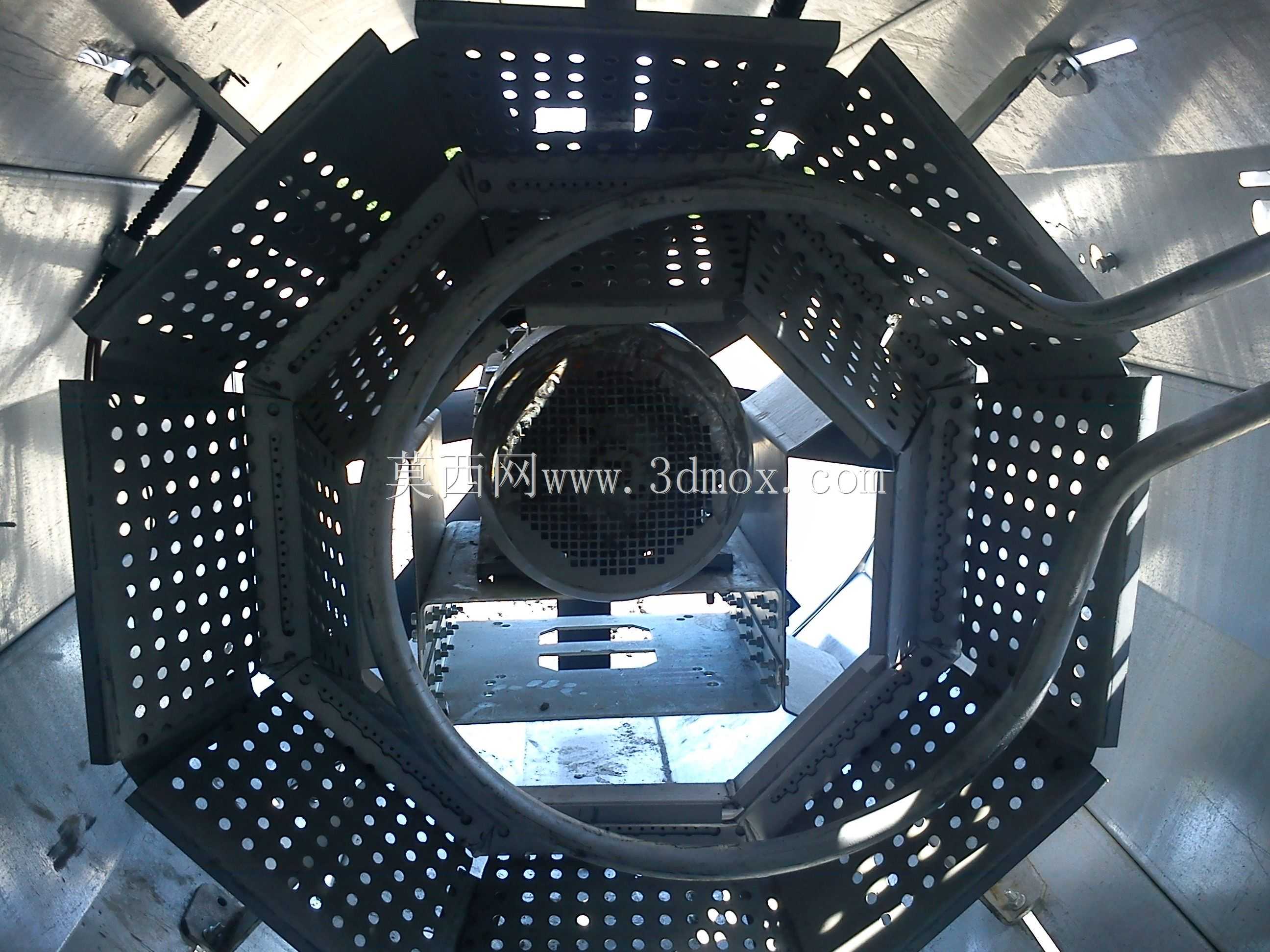

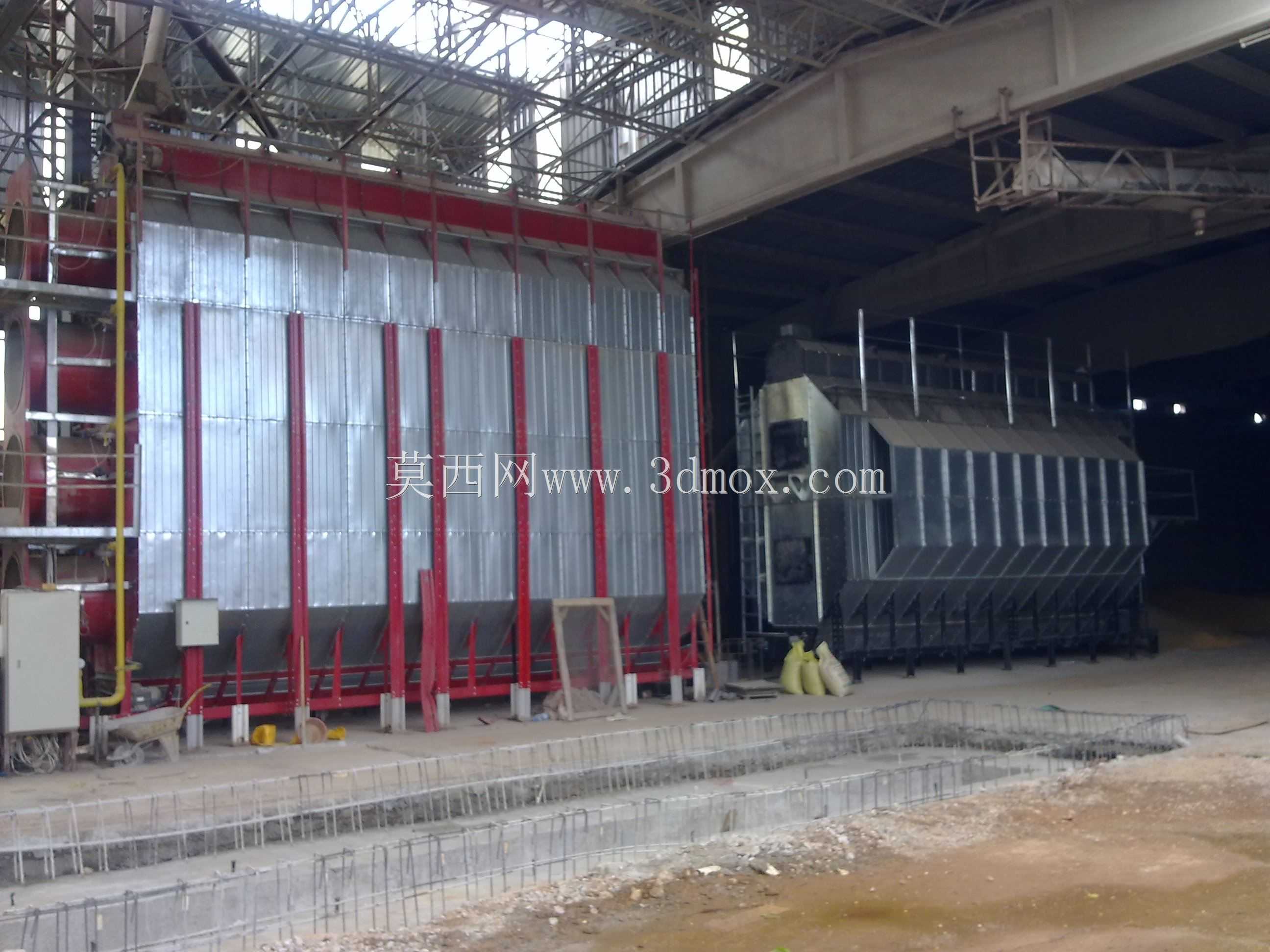

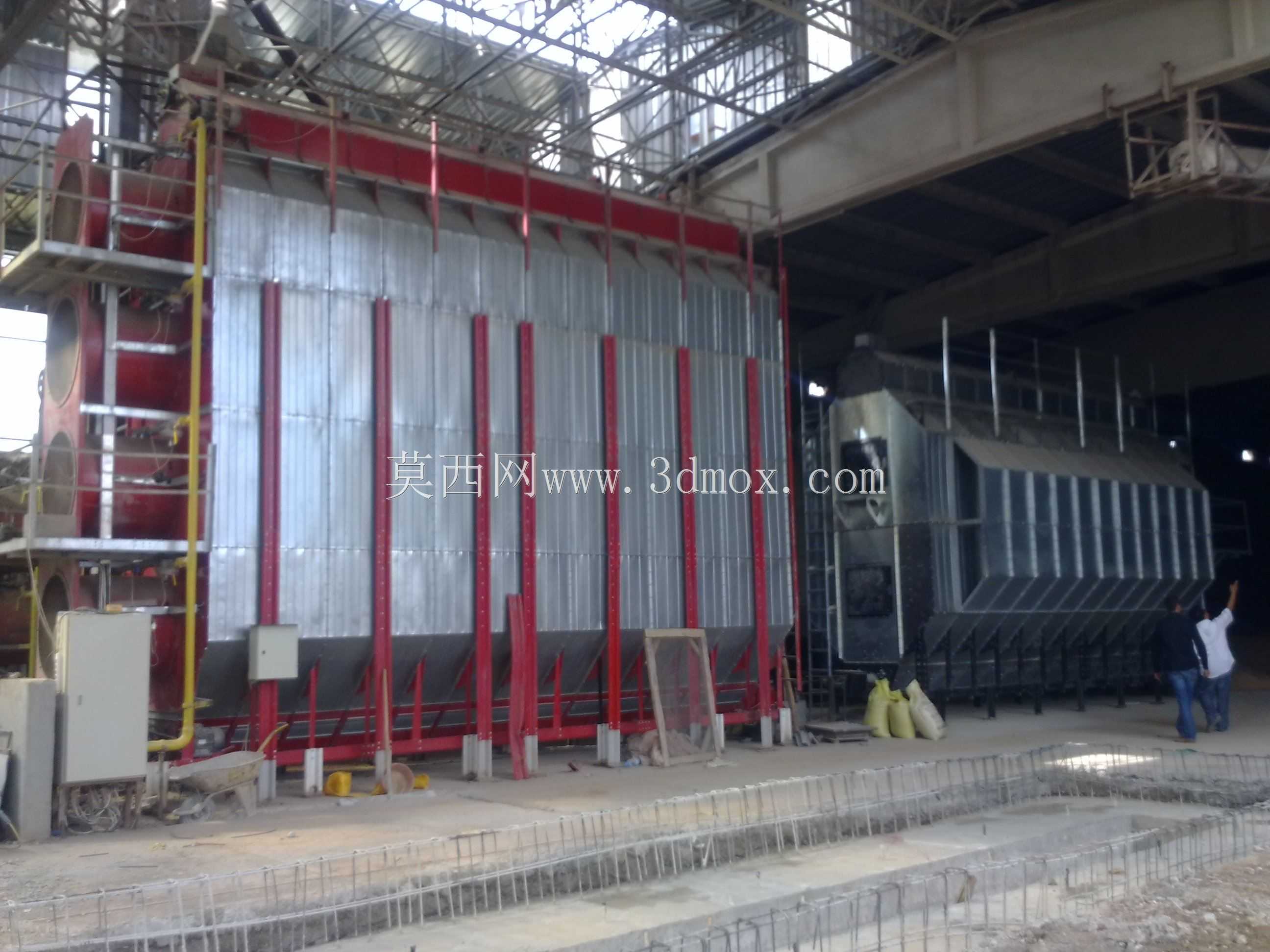

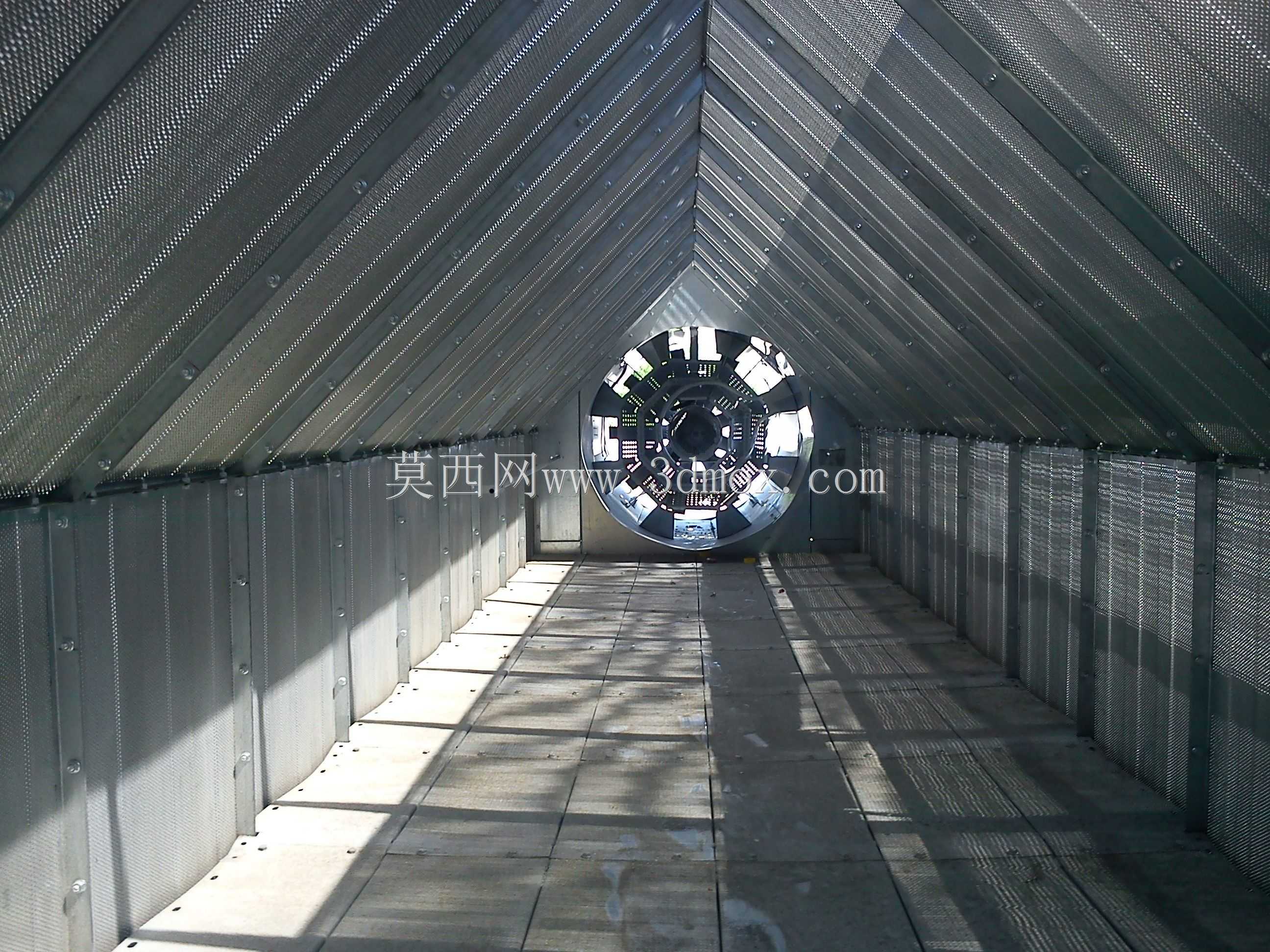

该结构为农业产后处理环节中谷物深层干燥作业的核心仓体内部构造，主要应用于规模化粮食收储站点、农产品加工企业的原料预处理工段，可对玉米、开心果、鹰嘴豆、扁豆等多种颗粒类农产品完成入仓后的深层干燥作业，将收获后含水率超标的农产品快速降至安全储存水分阈值，避免储存周期内出现谷物过早不合理发芽、霉变、虫蛀等损耗问题。从结构设计逻辑来看，仓体采用人字形坡顶布局，两侧壁及顶部铺设冲孔网板结构，网板开孔率经过流体仿真校核，既可以保证干燥介质能够均匀穿透料层，避免出现局部干燥死角，又能阻挡颗粒物料漏入风道，网板采用模块化拼接设计，单块网板尺寸适配常规人工安装作业范围，边缘做折边强化处理，长期承受料层侧压力不会出现形变垮塌。仓体端部设置圆形匀风装置，该装置与外部热风供给系统连通，可将送入的热风沿仓体截面均匀分布，配合侧壁的导风结构，让热风在仓内形成稳定的穿流路径，从料层底部向上逐层穿透堆积的谷物，带走物料间隙及颗粒内部的游离水分。仓内地面采用平整的硬化铺装结构，预留了物料进出的作业通道宽度，可适配小型铲车或者刮板输送设备完成进料、出料作业，地面与侧壁网板的衔接处做了密封处理，避免出现漏风导致的热风短路问题。从安装边界来看，该仓体为地上式安装结构，人字形顶部的倾角适配常规雨雪滑落需求，无需额外做屋面防水强化，仓体侧壁的网板模块通过螺栓与内部的型钢框架连接，型钢框架的立柱间距经过载荷计算，可满仓承载堆积谷物的侧压力与竖向载荷，端部的匀风装置与外部风道采用法兰连接，安装时需保证对接面的密封性，避免热风泄漏降低干燥效率。在实际作业过程中，谷物从仓顶进料口送入后自然堆积形成稳定的料层，热风经匀风装置分配后均匀穿过整个料层截面，与谷物进行充分的湿热交换，携带水分的湿空气从仓顶的排潮口排出，整个干燥过程无需频繁翻动物料，依靠稳定的穿流风场即可完成深层料堆的均匀干燥，相比传统的平面晾晒方式，作业效率不受天气条件限制，单位处理量的占地面积更小，干燥过程中物料的破碎率也能控制在较低水平。
