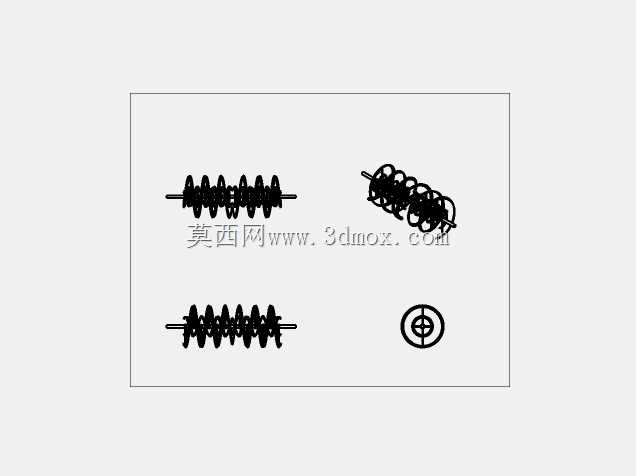

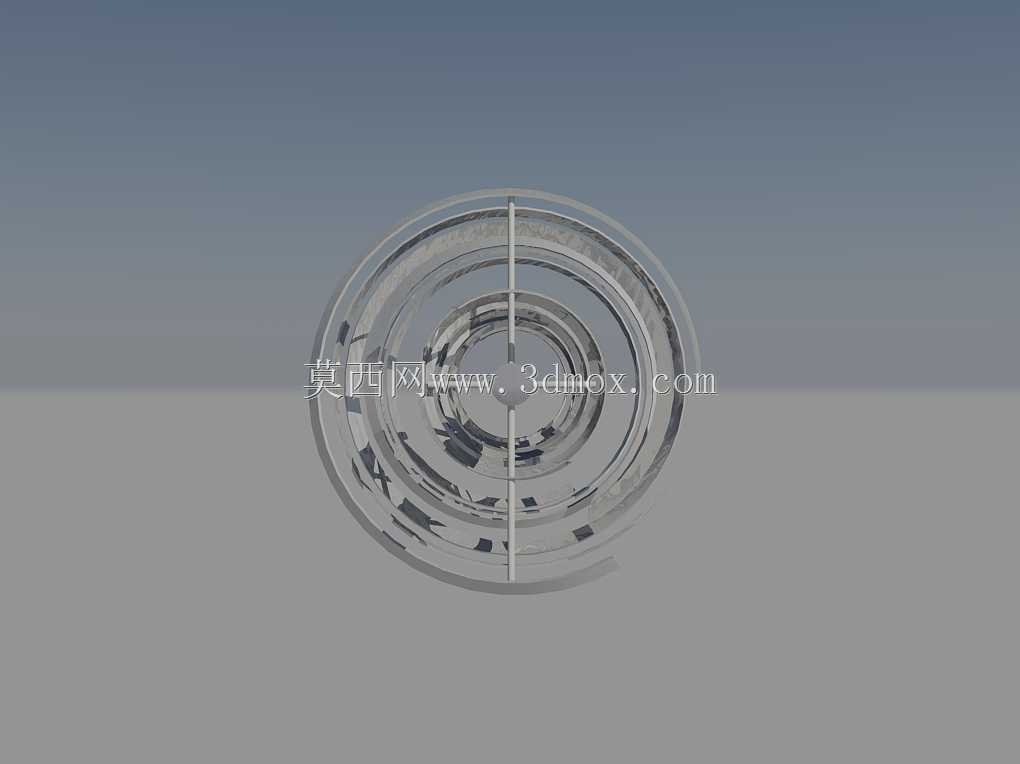

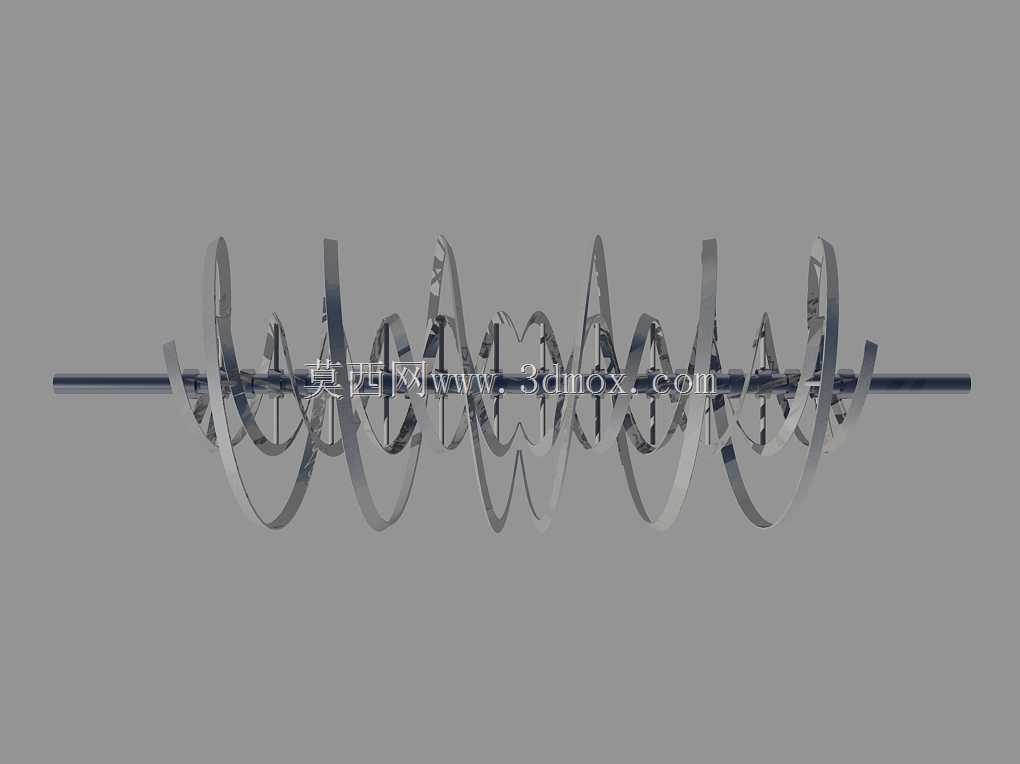

食品加工用螺带式搅拌叶片结构设计

这款搅拌部件的核心设计围绕高粘度食品物料的均匀混合需求展开，采用连续螺带式叶片构型，区别于普通桨叶式搅拌仅能实现局部湍动的局限，螺带结构在转动过程中可沿轴向形成连续的物料推流路径，让罐体内不同位置的物料在径向剪切、轴向对流的双重作用下实现无死角混合，避免高粘度酱料、膏状食品在搅拌过程中出现分层、结团或者罐壁滞留的问题。从安装边界来看，该部件适配2.5规格的搅拌轴，叶片整体回转直径达到940mm，设计阶段就充分考虑了常规食品搅拌罐体的内径余量，叶片外缘与罐壁之间预留了合理的安全间隙，既不会因为间隙过大导致壁面物料无法被有效刮动参与混合，也不会因为间隙过小在轴系跳动时出现叶片刮蹭罐壁的故障。在结构设计思路上，螺带叶片采用分段式螺旋升角匹配设计，进料端螺带升角略大，可快速将罐体底部沉积的物料向上推送，中段螺带升角平缓，强化物料之间的剪切混炼效果，靠近轴端的螺带升角收窄，避免物料在轴端密封位置堆积造成密封件磨损。叶片与中心轴的连接采用均匀分布的支撑辐条结构，辐条的排布角度经过受力校核，既保证整体结构的刚性，在满负载搅拌时不会出现叶片变形抖动，又尽可能减少辐条对物料流场的阻断，避免在辐条后方形成物料滞留的死区。实际应用场景中，这类搅拌叶片多用于酱料调配、粉体食品混料、膏状食品均质等工序，相比普通搅拌部件，它对高粘度物料的混合效率可提升四成以上，同时混合均匀度偏差可控制在较小范围内，能满足食品生产批次稳定性的要求。设计过程中还考虑了食品接触部件的易清洁特性，所有叶片与辐条、辐条与主轴的连接位置都做了圆弧过渡处理，没有清洁死角，可适配食品生产环节的CIP在线清洗要求，避免物料残留滋生微生物。叶片的整体动平衡精度按照搅拌部件的通用工程要求做了校核，在额定工作转速下运行时，轴系振动量控制在允许范围内，可有效延长搅拌轴两端轴承以及密封件的使用寿命，降低设备长期运行的维护成本。
