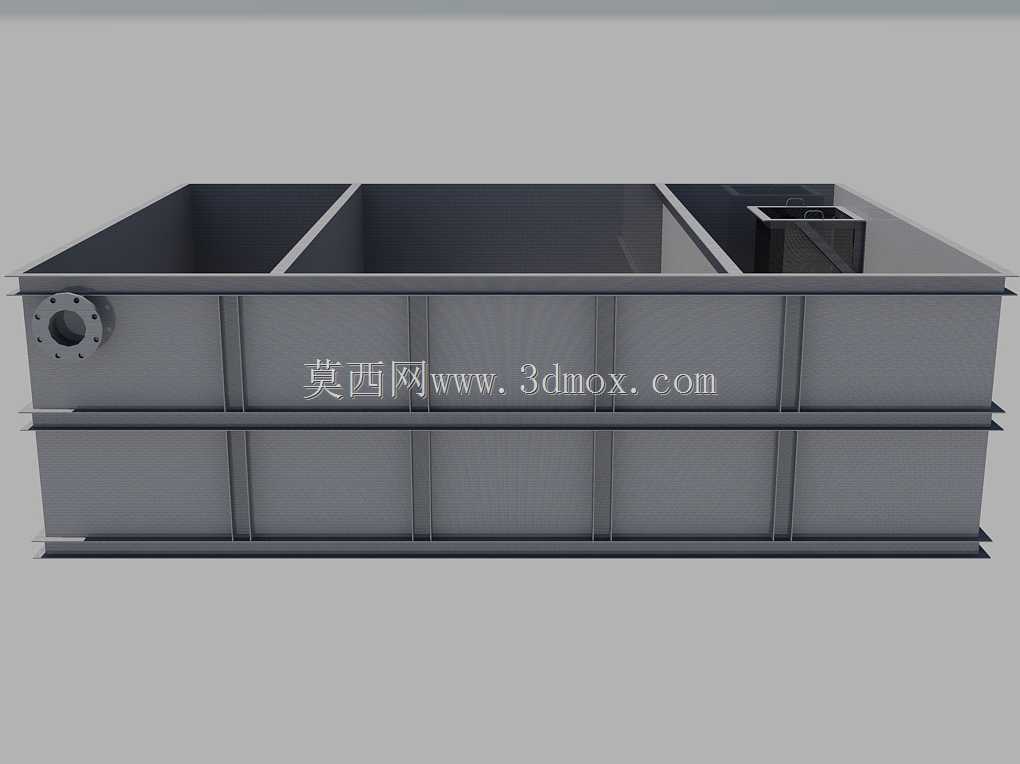

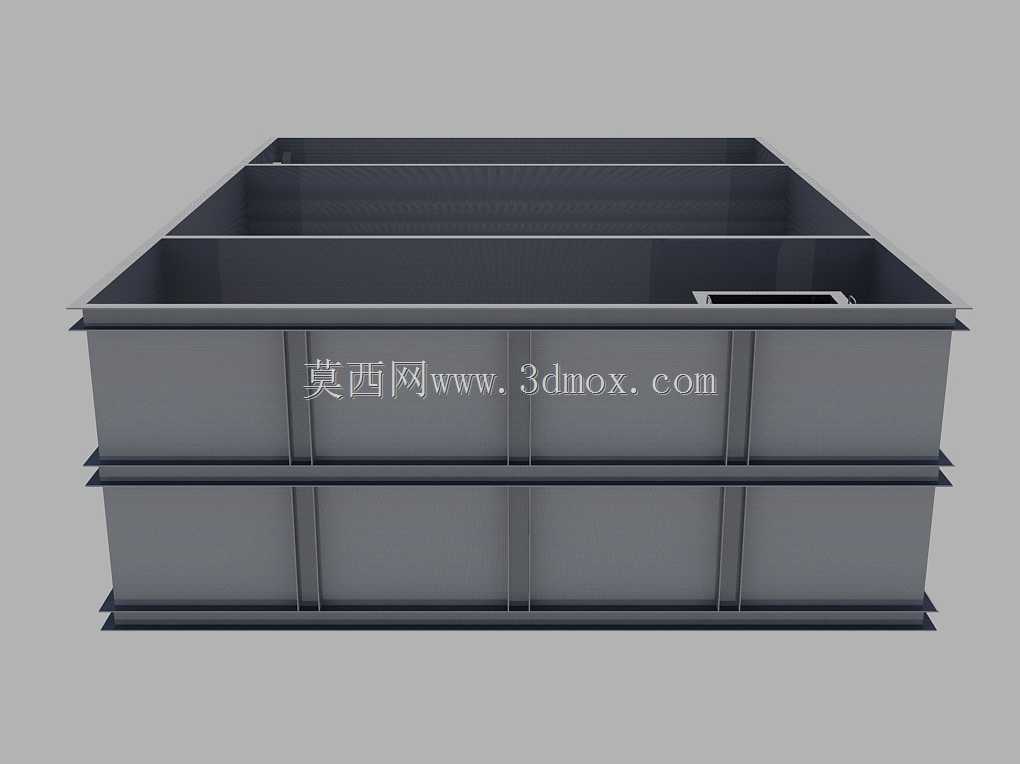

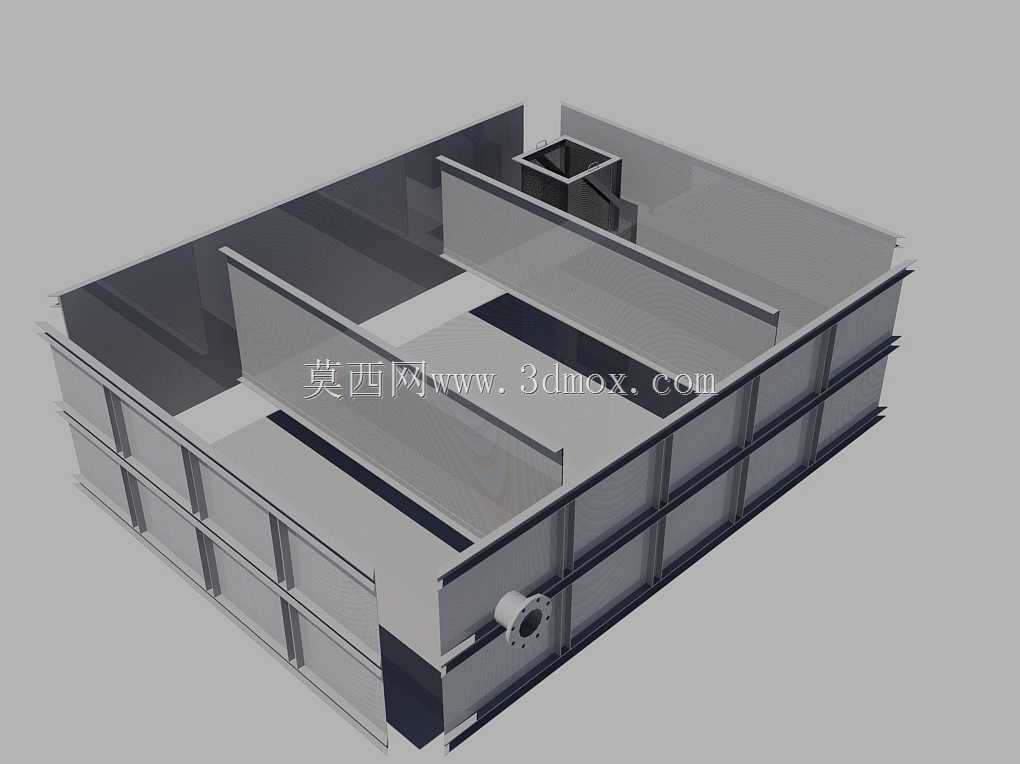

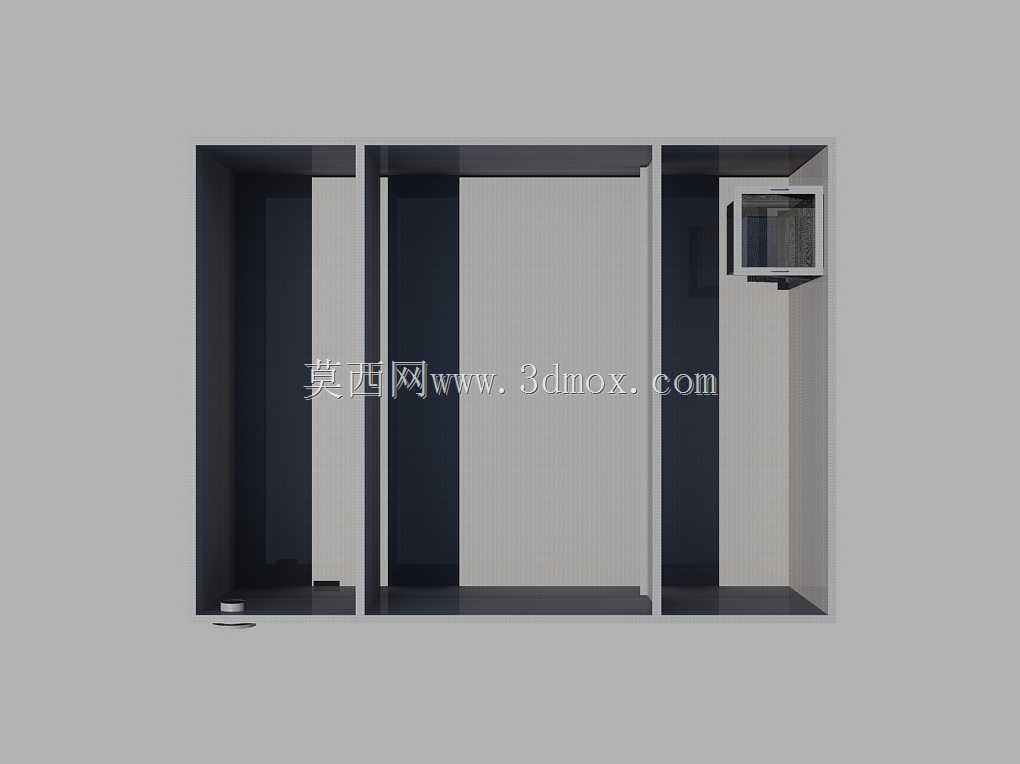

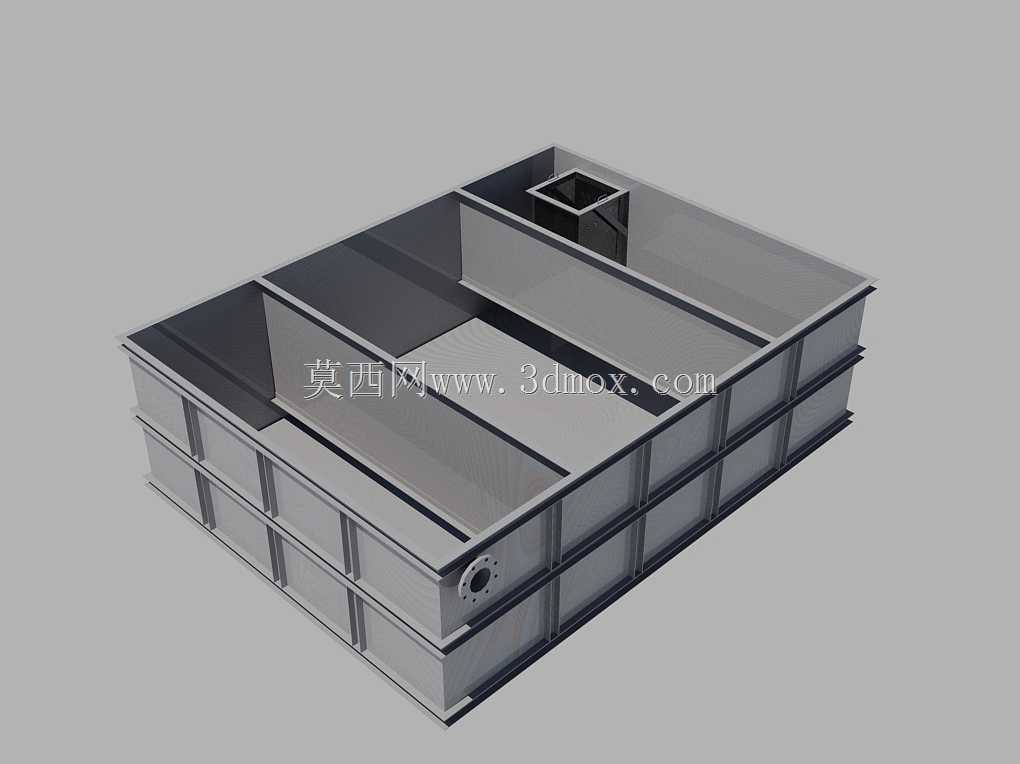

地埋式钢构隔油池三维结构设计

在餐饮商户集中的商业综合体、小型工业加工厂区的室外管网接驳环节，隔油池是阻断油脂进入市政排水管网的核心预处理设施，这款钢构焊接式隔油池的三维结构，完全围绕现场安装与运维的实际需求搭建。整体外形尺寸控制为4米长、3米宽、1.2米高，属于小型地埋安装的规格，安装时池体顶部可与室外硬化地面齐平，不需要额外占用地面通行空间，池体侧壁预留的法兰接口可直接对接上游来水管道与下游排水管道，安装边界预留量仅需在池体四周留出300mm的操作空间即可，适配多数老旧商圈管网改造的狭小施工场地。从内部结构设计来看，池体通过多道隔板分隔出三个功能腔室，进水端首先进入大容积沉渣区，可截留废水中携带的食物残渣、大颗粒固体杂质，避免后续流道堵塞；中间腔室设置折流结构，延长废水停留时间，利用油水密度差实现浮油的分层聚集，顶部预留的集油槽可定期将浮油抽出处置；末端腔室设置存水弯结构，形成稳定水封，既可以阻隔池内异味反向扩散到上游排水管道，也能避免浮油随水流进入下游管网。池体整体采用型钢框架加钢板焊接的结构形式，外部的型钢肋板沿池体高度方向分三层布置，可抵消地埋状态下周边土壤的侧压力，避免长期使用出现池体变形渗漏的问题，所有焊接位置在建模时都预留了焊脚尺寸的结构余量，可直接对接生产环节的焊接工艺要求。不同于传统混凝土隔油池施工周期长、易渗漏的问题，这款钢构隔油池可在工厂完成整体焊接预制，现场仅需完成管道对接即可投用，大幅缩短施工周期，内部隔板的高度差经过反复校核，可保证在额定处理水量下，浮油不会越过隔板进入出水端，侧壁预留的检查口位置与内部腔室一一对应，日常运维时可直接打开检查口完成清渣、抽油作业，不需要破开地面结构。建模过程中对所有转角位置都做了圆弧过渡处理，避免应力集中导致的焊缝开裂问题，池体底部设置了5‰的坡度坡向沉渣区，方便沉积的残渣集中清理，减少运维时的死角。
