工业作业用带护栏走道操作平台结构

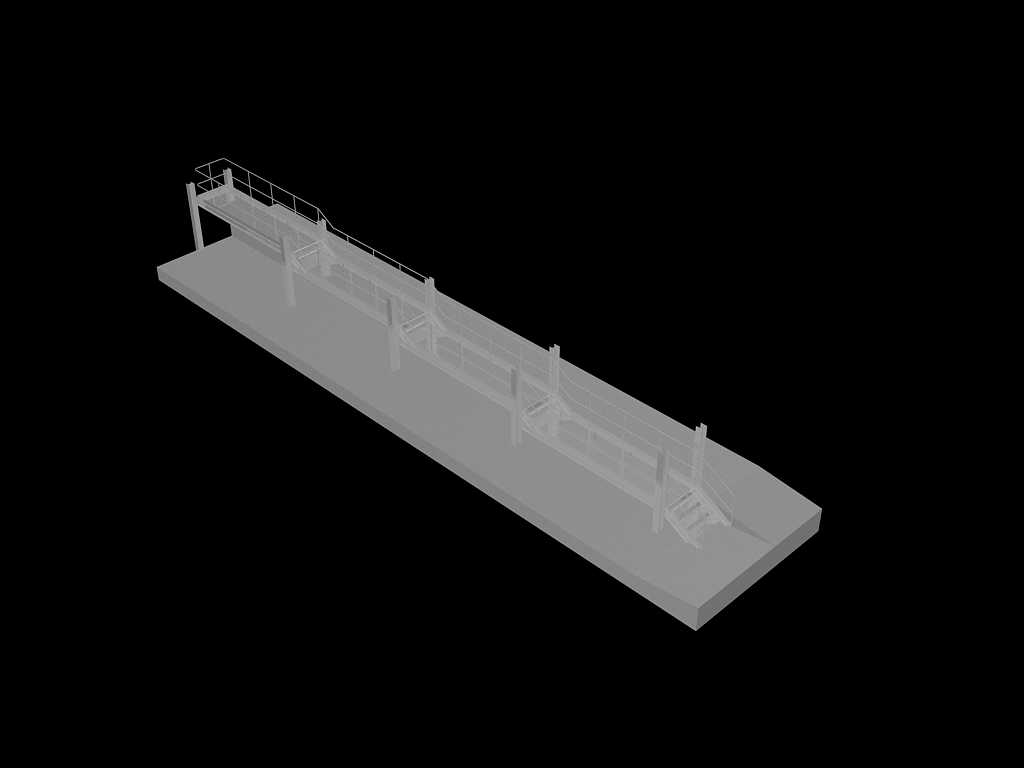

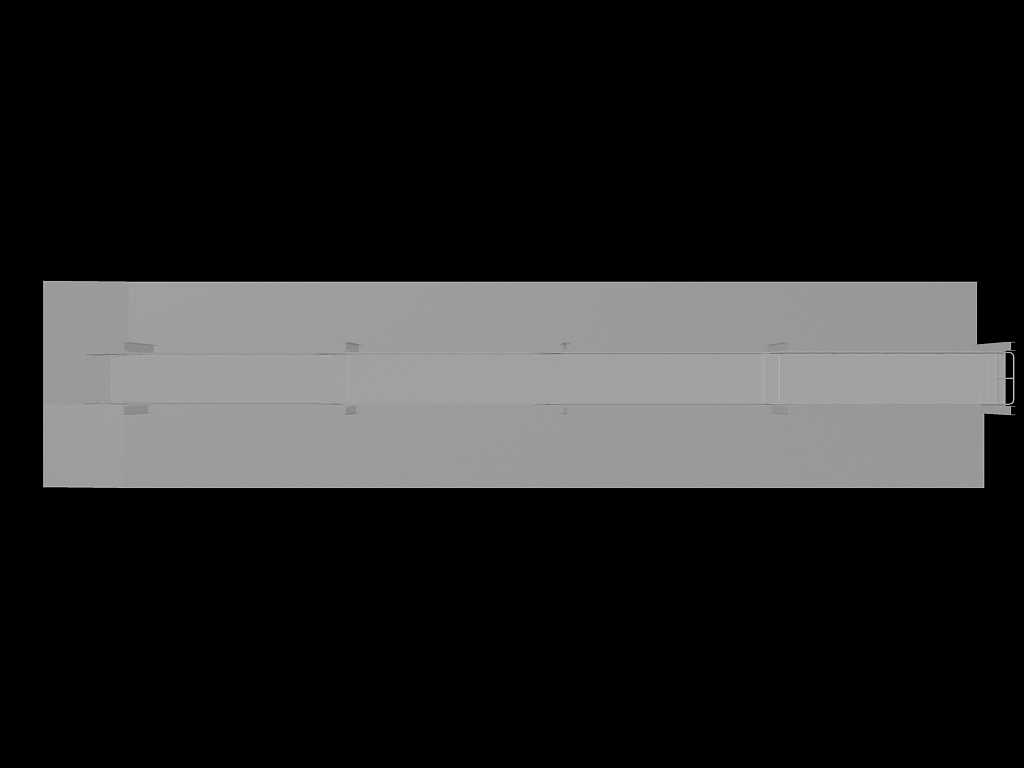

　　这套走道结构主要面向工业厂区内有高差通行需求的作业场景，常见于生产车间设备旁的巡检通道、仓储区域的跨线走道、生产流水线旁的操作站位平台，也可适配大型设备周边的检修通行需求，解决不同作业面之间的人员通行高差问题，避免人员直接跨越设备或管线带来的安全隐患。从结构设计来看，整体采用分段式模块化布局，主承载面为平整钢制铺板，铺板下方设置横向承托梁与纵向支撑立柱，立柱间距根据通行载荷要求做了均匀排布，单段走道的载荷冗余满足常规单人携带工具通行的需求，也可适配双人错行的通行宽度要求。

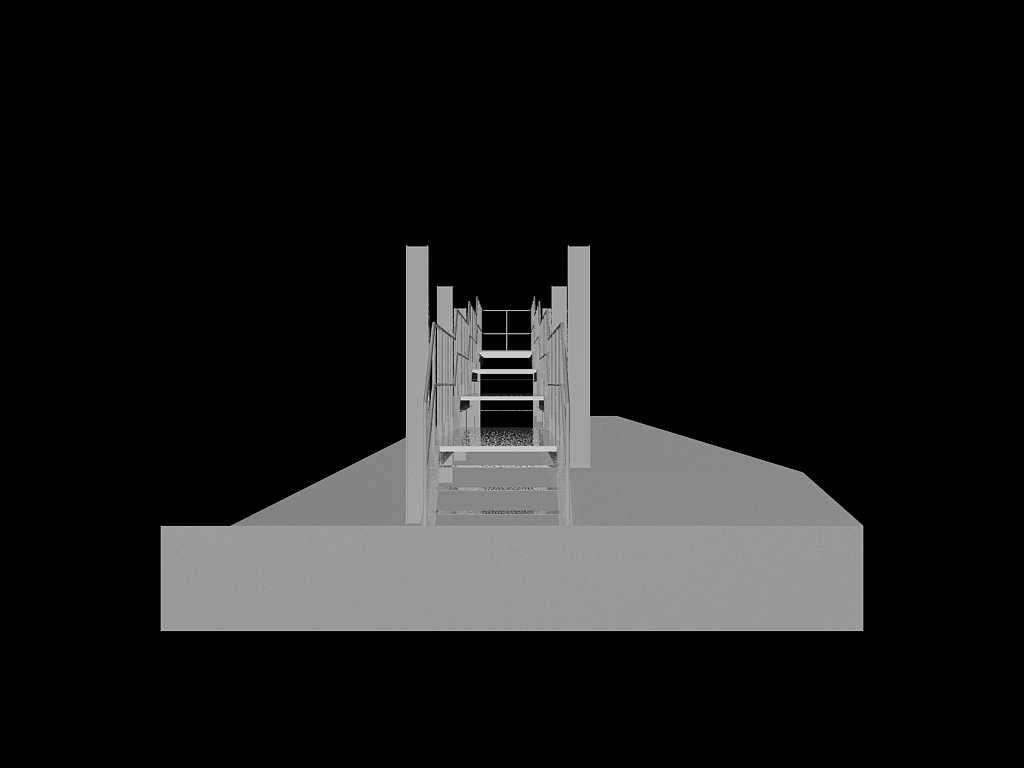

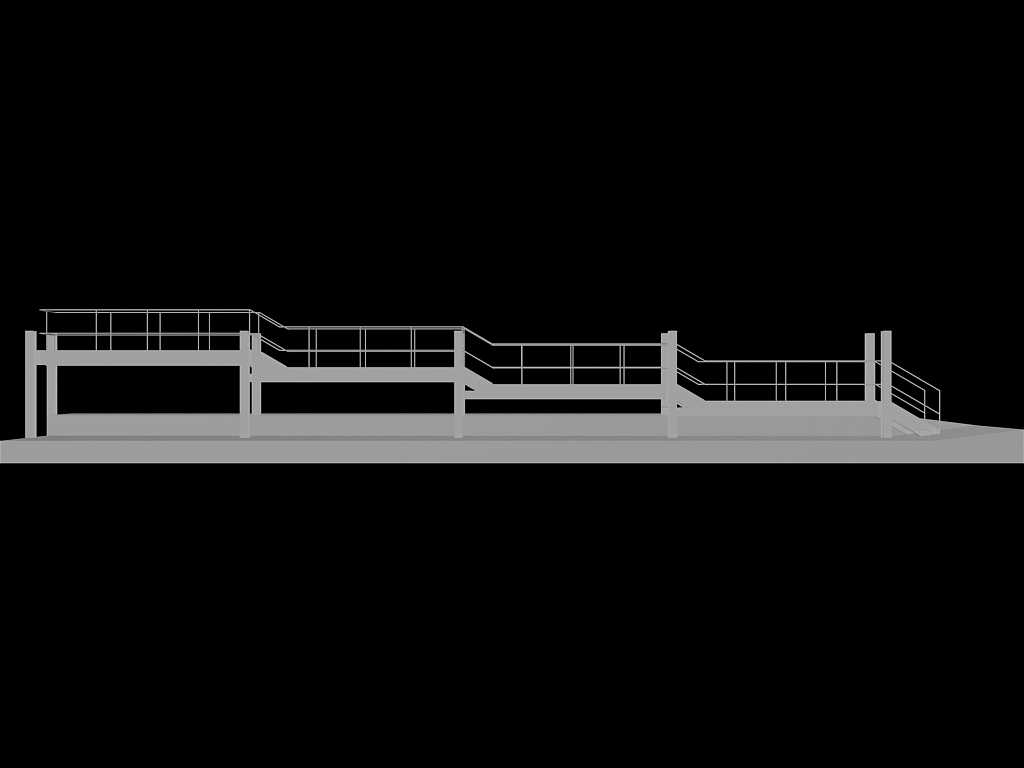

　　护栏部分采用上下双横杆加中间竖档的结构形式，护栏高度符合工业作业防护的常规要求，竖档间距控制在防止人员意外跌落的安全范围内，在走道的端部设置了倾斜式踏步过渡段，踏步的踏面做了防滑结构处理，踏步与水平走道的衔接处做了圆弧过渡处理，避免人员通行时出现磕碰绊脚的问题。设计过程中优先考虑了现场安装的适配性，整体结构的连接节点全部采用可拆式螺栓连接，不需要现场做大量焊接作业，各分段构件的尺寸控制在常规运输单元的范围内，方便厂区内的转运与吊装就位。

　　安装边界方面，水平走道段的底部支撑立柱可根据现场地面的实际标高做微调，适配存在一定坡度的安装地面，端部踏步段的倾斜角度控制在人员行走舒适的范围内，不会出现坡度过陡导致通行费力的问题，走道整体的宽度预留了足够的工具携带通行空间，人员手持常规检修工具在走道内行走不会与护栏发生剐蹭。从实际使用的角度出发，铺板表面预留了防滑纹路，避免厂区内有油污或水渍时人员滑倒，护栏的所有棱角位置都做了倒钝处理，没有尖锐的突出结构，防止人员意外磕碰受伤。支撑立柱的底部设置了安装底板，可通过膨胀螺栓直接固定在混凝土地面上，也可根据现场需求搭配可调式脚杯，适配地面不平整的安装场景。

　　在结构受力的设计上，纵向支撑梁的截面选型经过载荷验算，满布人员载荷的情况下不会出现明显的下挠变形，护栏的横向受力强度满足人员意外倚靠时的防护要求，不会出现护栏变形脱落的问题。这套走道结构没有多余的装饰性构件，全部构件都服务于通行与防护的核心功能，构件的通用性较强，后期如果需要延伸走道长度，可直接采购同规格的分段构件进行拼接，不需要对原有结构做大规模改动。针对不同厂区的安装需求，支撑立柱的高度可根据实际需要的作业面标高做调整，既可以做贴近地面的低高度走道，也可以架高做跨设备的高空通行走道，护栏的结构形式保持统一，不需要重新开模制作构件。在细节处理上，走道铺板与护栏的连接位置做了齐平处理，没有突出的连接螺栓头，避免勾挂人员的衣物或工具带，踏步段的两侧护栏与水平段护栏做了顺滑衔接，全程没有防护缺口，人员从地面行走到高处作业面的整个过程都处于护栏的防护范围内。
