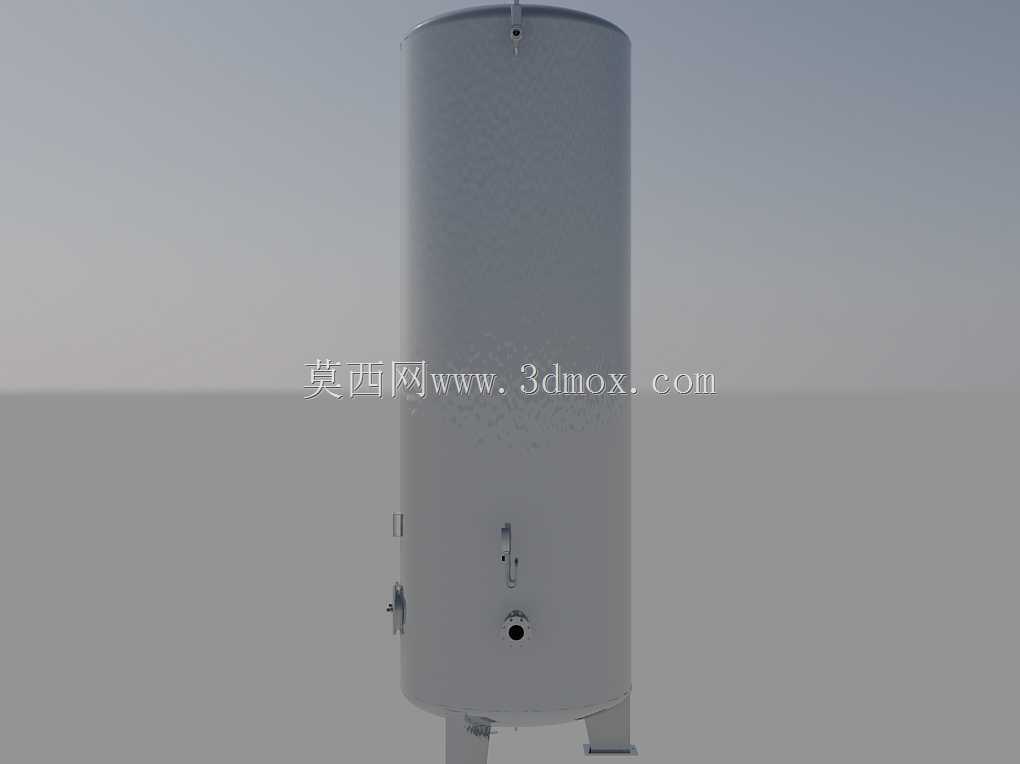

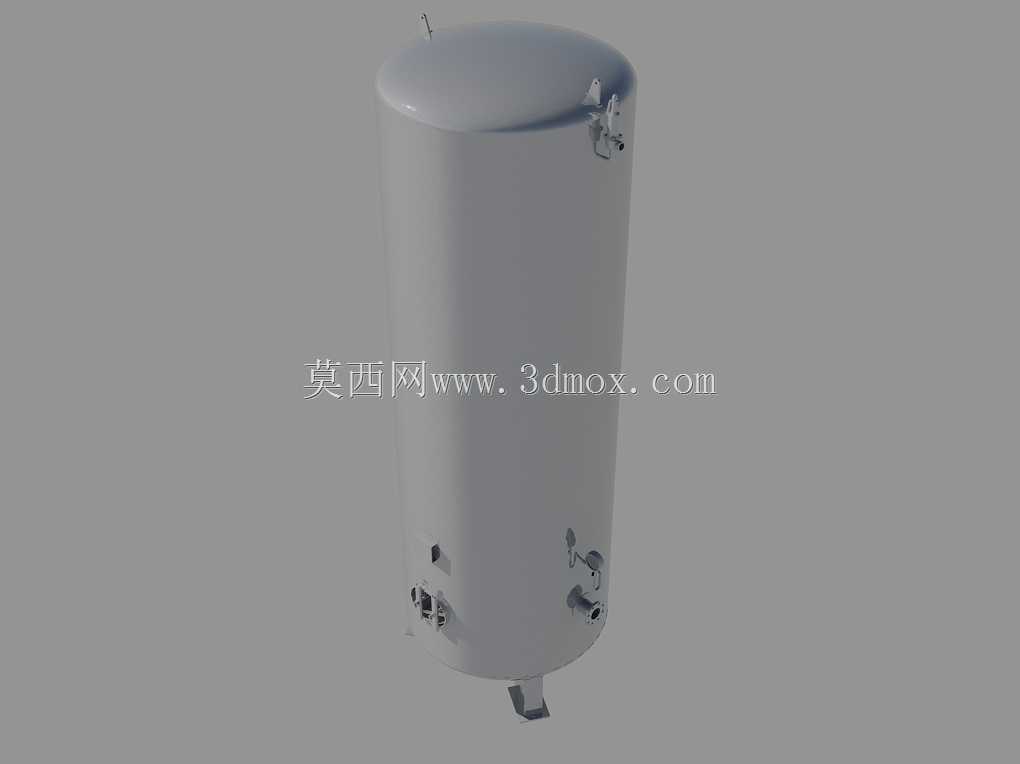

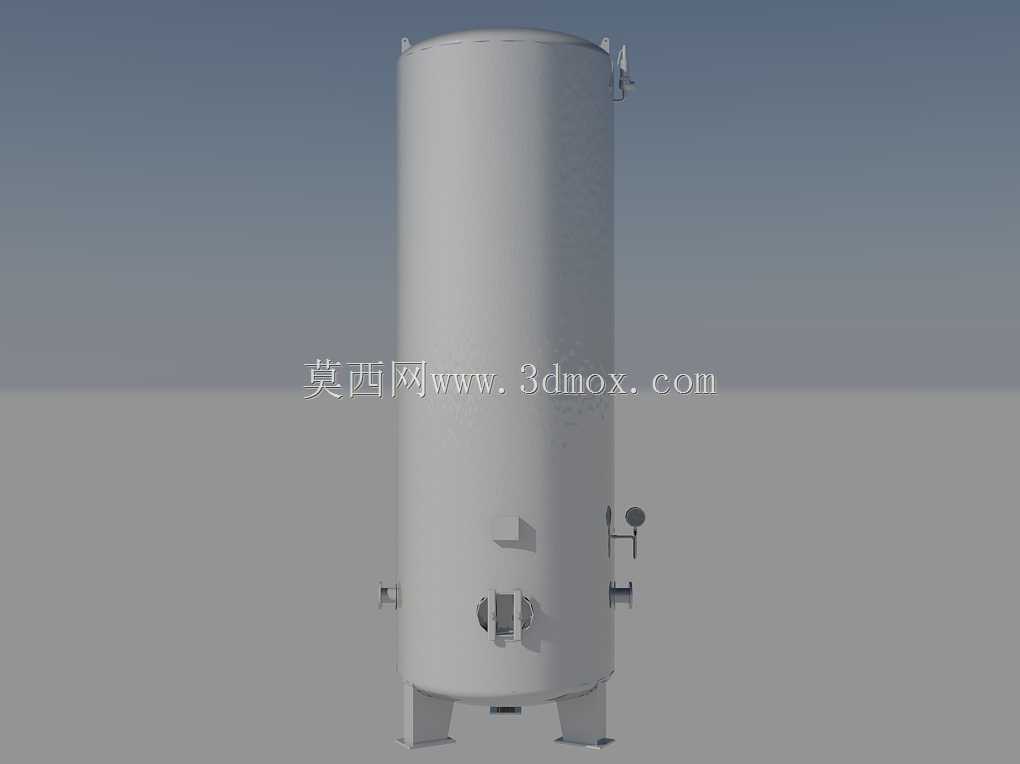

在工业压缩空气系统的布局中,这类10立方容积的立式空气接收储罐是气源处理环节不可或缺的核心配套设备,常设置在空压机后端、冷干机与精密过滤器的前端或后端管路上,承担着缓冲系统压力波动、分离压缩空气中夹带的液态油水、储备压缩空气应对瞬时大流量用气需求的作用,广泛应用于机械加工车间气动工具供气、自动化生产线气动执行元件供气、化工行业工艺用气缓冲、食品医药行业洁净气源稳压等场景。从结构设计逻辑来看,该储罐采用立式支腿支撑结构,相较于卧式储罐,立式布局能够大幅减少占地面积,对于车间内安装空间紧张、气源站预留区域面宽不足的场景适配性更强,同时立式结构更利于压缩空气进入罐体后形成自然的旋流效应,夹带的液态介质在重力作用下顺着罐体内壁沉降到罐体底部的排污口位置,提升气液分离的效率,减少后端过滤设备的负载。该储罐的外形尺寸控制为总高度约5.5m,筒身直径1650mm,设计时需要提前核算安装边界:首先是垂直方向的净空要求,除了罐体自身高度外,需要预留顶部安全阀、压力表、人孔等附件的安装与操作空间,顶部至少预留800mm以上的检修操作距离,底部支腿高度需要满足排污阀安装、排污管路布设以及日常人工排污操作的空间需求,通常支腿下沿到罐体底部封头的距离不低于300mm;水平方向上,需要在罐体周圈预留至少600mm的检修通道,尤其是罐体侧面设置的人孔、接管、液位计(若配置)等位置,需要预留足够的操作空间供检修人员拆装附件、开展定期检验工作。
罐体的主体结构采用标准椭圆形封头与圆柱形筒身焊接成型,筒身壁厚根据设计压力、材质屈服强度、焊接系数等参数通过压力容器强度计算公式核算确定,所有焊接接头均采用全焊透结构,对接接头需要按照压力容器规范要求开展无损检测,确保焊接质量满足承压要求。罐体上的接管布局遵循实用优先的设计原则:进气口通常设置在罐体中下部位置,采用切向进气的结构形式,进一步强化进气后的旋流分离效果;出气口设置在罐体上部位置,远离进气口与沉降区,避免输出的气体夹带液态杂质;罐体顶部设置安全阀接管、压力表接管、压力变送器接管,分别用于安装超压泄放装置、压力显示仪表、压力监测传感元件,确保储罐运行压力始终处于安全区间;罐体下部设置排污口接管,用于定期排出罐底沉降的油污、冷凝水等杂质,部分工况下还会在排污口配置自动排污阀,减少人工维护的工作量;侧面根据需求设置人孔或手孔,对于直径1650mm的罐体,设置人孔能够方便检修人员进入罐内开展内部检查、防腐层修补等作业。
支腿结构采用型钢焊接成型,与罐体下封头之间采用垫板过渡焊接,避免焊接应力直接作用在封头上造成局部应力集中,支腿底部设置地脚螺栓孔,安装时需要通过地脚螺栓将储罐固定在混凝土基础上,基础的承载能力需要提前核算,满足储罐满水状态下的总重量载荷要求,同时基础表面需要做水平找平处理,避免罐体安装后出现倾斜,影响附件的正常使用与排污效果。在三维建模过程中,这类储罐的建模需要重点关注各个接管的方位、伸出长度、法兰标准匹配度,所有法兰的压力等级、密封面形式需要与系统管路的设计参数保持一致,避免现场安装时出现法兰不匹配的问题;同时需要准确还原支腿的安装角度、地脚孔的位置尺寸,确保后期导出的安装图纸能够直接指导现场基础施工与设备安装;对于罐体上的铭牌座、爬梯、平台(若有配置)等附属结构,也需要按照实际工程需求进行建模,避免后期现场安装时出现干涉问题。
这类储罐在系统选型时,容积匹配通常按照空压机排气量的10%-20%进行选取,10立方的储罐通常适配60-100立方每小时排气量的空压机组,能够有效缓冲空压机加载、卸载过程中的压力波动,减少空压机的频繁启停次数,延长空压机主机的使用寿命,同时稳定的输出压力能够提升后端气动设备的运行稳定性,避免因压力波动造成气动执行元件动作不到位、气动工具输出扭矩不足等问题。在安装布局时,还需要考虑储罐与周边设备的管路连接走向,尽量减少管路弯头的数量,降低管路压损,同时罐体需要可靠接地,避免压缩空气流动产生的静电积聚引发安全风险,储罐的安全泄放口需要通过管路引至安全区域,避免超压泄放时高速气流对周边人员、设备造成伤害。
