指针式0-5A电流表三维建模作品

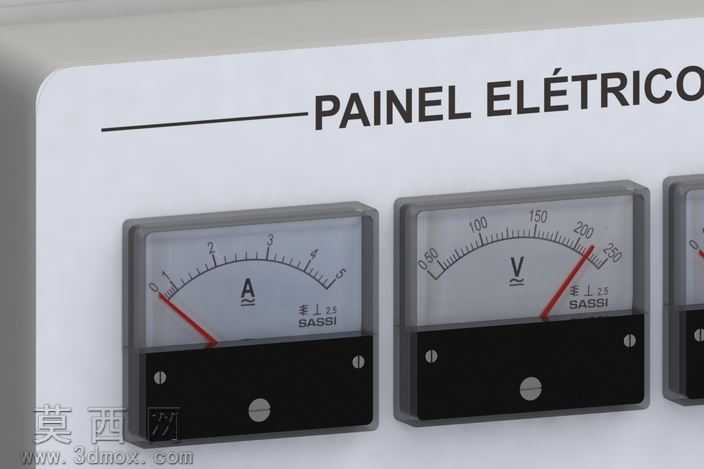

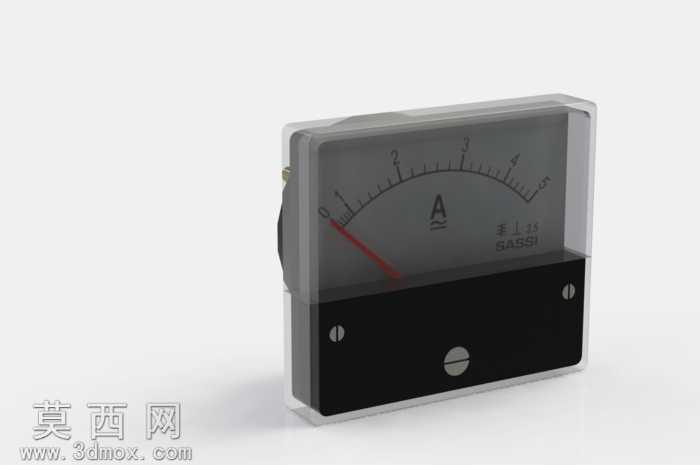

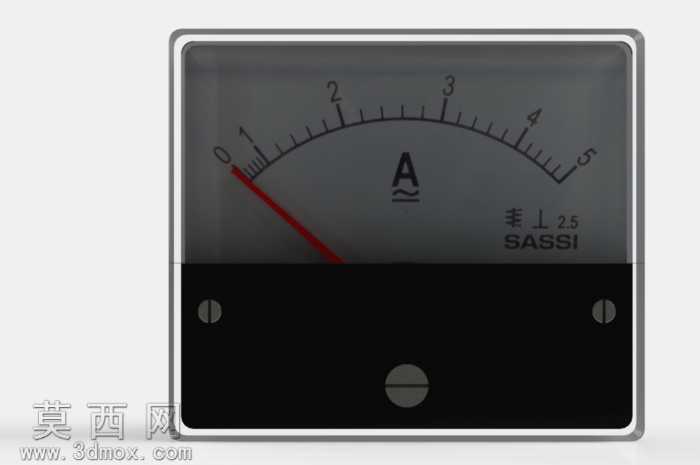

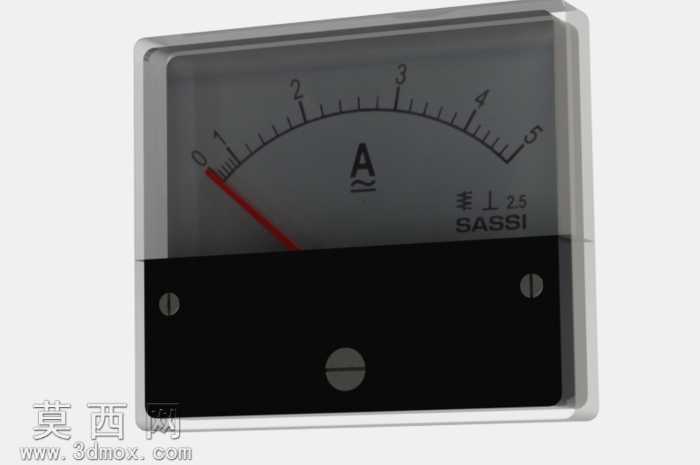

本作品为指针式0-5A量程电流表的三维数字化模型，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款模拟电流表的外观结构与细节特征。建模阶段采用实体建模与曲面建模结合的方式，首先搭建表壳的基础轮廓：上半部分为透明防护面罩，采用薄壁曲面结构构建，精准还原面罩的圆角过渡与边缘卡扣结构，保证与下半部分黑色底座的装配契合度；下半部分底座为注塑壳体结构，建模时还原了壳体表面的固定螺丝沉孔、中间的调零旋钮凹槽，以及壳体侧边的安装卡位结构，所有结构的尺寸公差均按照实物装配逻辑设定，可直接用于虚拟装配验证。表盘部分单独构建分层结构，底层为白色刻度盘，精准复刻0-5A的刻度线分布、A字电流单位标识、品牌标识区域的文字排版，红色指针采用细长实体建模，还原指针的锥度造型与轴心固定结构，指针初始位置对应0刻度线，完全匹配实物的归零状态。材质与渲染阶段针对不同部件做了精细化区分：透明面罩采用半透明磨砂PC材质，设置合适的折射率与粗糙度参数，模拟真实塑料面罩的透光与轻微反光效果；黑色底座采用哑光黑色ABS工程塑料材质，添加细微的颗粒质感，还原注塑壳体的表面触感；刻度盘采用哑光白色PVC材质，刻度线与标识采用深色印刷质感，红色指针采用亮面红色烤漆材质，突出指针的视觉辨识度；金属固定件采用哑光镀锌金属材质，还原螺丝等小零件的金属质感。渲染时采用柔和的工作室光照环境，添加柔和的环境遮蔽效果，既清晰展现模型的结构细节，又还原了实物的材质层次，模型整体结构完整，各部件的装配关系清晰，可用于电工教学演示、电气柜虚拟装配、电工类仿真场景搭建等用途，模型的几何面数经过优化，在保证细节精度的同时兼顾了不同使用场景下的运行流畅度。
