316SS洛克针型集成阀盖工业阀设计

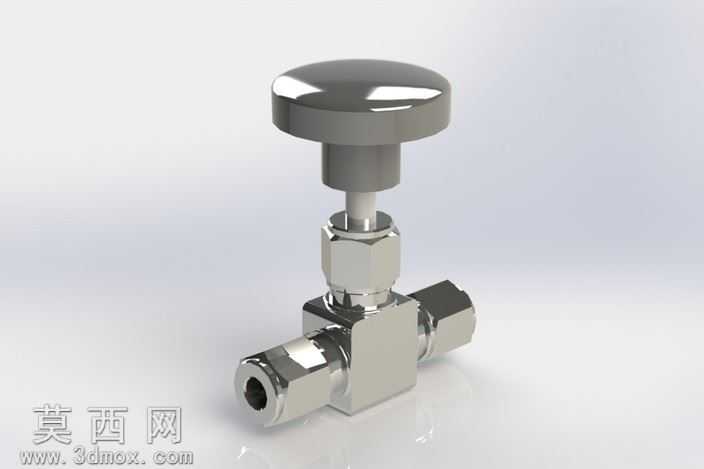

本作品为针型集成阀盖结构的工业截止阀三维建模成果，建模过程以工业级流体控制元件的真实尺寸规范为基准，采用自底向上的装配建模思路完成全结构搭建。首先针对核心的阀盖集成结构进行单独建模，依托三维软件的草图绘制、回转拉伸、倒角切除等特征命令，精准还原316SS材质阀盖的一体化成型结构，规避传统分体阀盖的密封冗余结构，在建模阶段就对阀盖与阀体的配合止口做0.02mm的公差预留，保证后续虚拟装配的干涉检查通过率达到100%。阀体部分采用六角主体加两端卡套接口的结构设计，建模时重点还原卡套接口的内锥面定位结构，通过螺旋扫描命令完成接口处的锁紧螺纹特征，对流体通道做等径回转切除，保证流道内壁无建模残留的棱角凸起，还原真实阀门的低流阻设计特性。阀杆与调节旋钮部分采用分层建模逻辑，下部阀杆的密封段做高精度圆柱面拟合，中部锁紧螺母采用六角实体加内螺纹的组合特征，顶部调节旋钮做圆形手轮的圆弧过渡处理，在旋钮表面添加滚花防滑的纹理特征，提升模型的真实质感。材质渲染阶段针对316不锈钢的材质特性进行参数调试，金属基底设置为低饱和度的银灰色，调整反射粗糙度参数至0.15，添加细微的金属颗粒质感，还原不锈钢经精抛光处理后的金属光泽，对密封配合面做亚光质感区分，避免整体材质过于单调。场景渲染采用纯白无影影棚环境，添加两盏侧方柔光与一盏顶部轮廓光，突出阀门各部件的结构轮廓与金属反光特性，渲染输出的效果图清晰呈现阀门的整体装配关系与细节特征。建模过程中对针阀的行程调节结构做运动仿真预留，阀杆与阀盖的配合段设置同轴心配合约束，可模拟旋钮转动带动阀杆升降的调节动作，还原针阀精准控制流体通断与流量的功能特性。整体模型严格遵循仪表针型阀的工业设计规范，各部件的比例、连接结构、细节特征均与真实工业产品保持一致，可用于产品展示、结构教学、装配模拟等多种场景。
