柱式拉压力称重传感元件结构设计

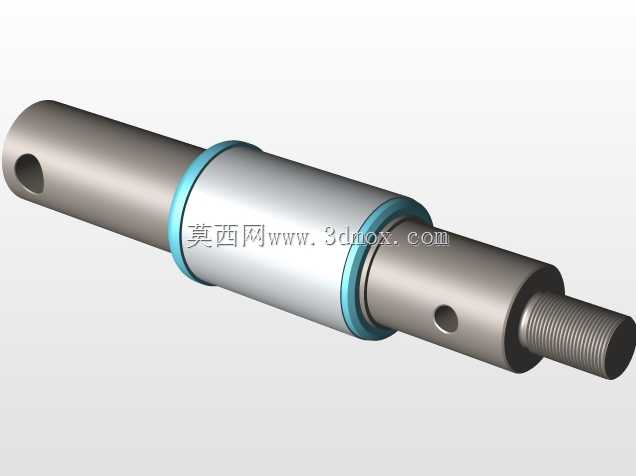

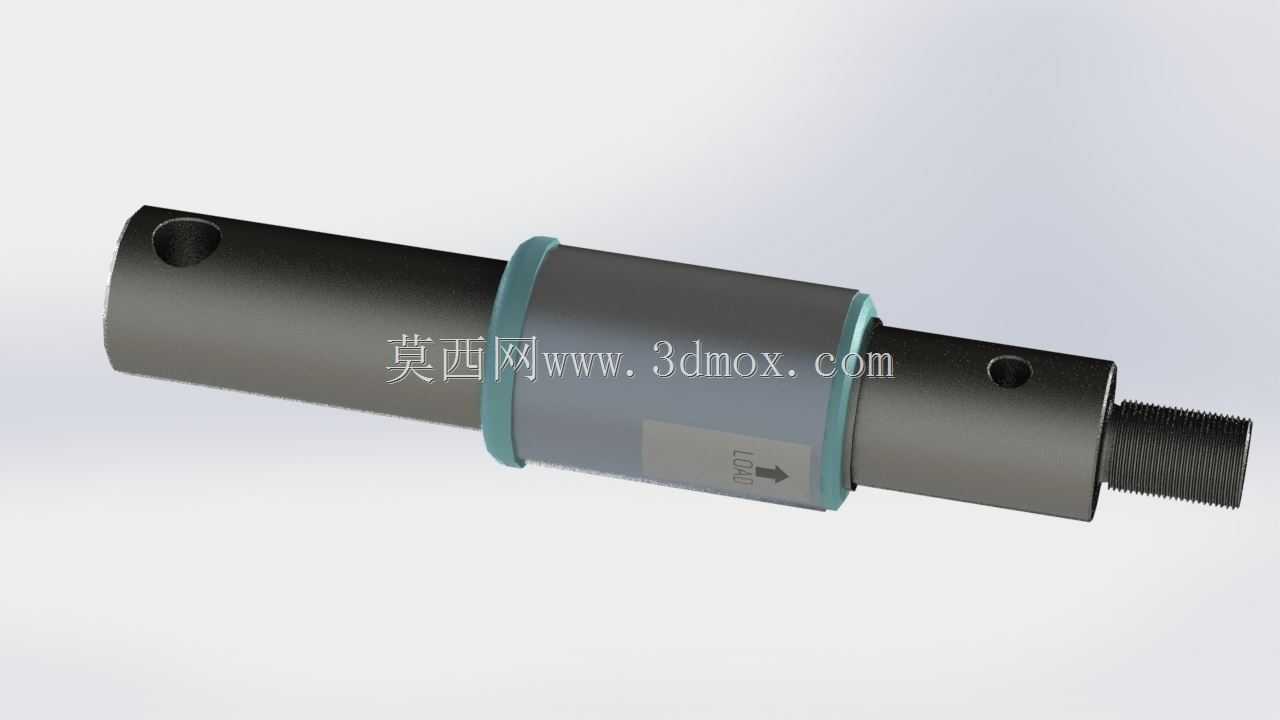

在起重设备过载保护、料仓料位称重、工业自动化生产线力值反馈、工程机械载荷监控这类场景里，柱式拉压两用称重元件是应用占比极高的检测部件，这类元件需要同时兼顾拉力与压力双向载荷的检测精度，还要适配复杂工业现场的安装空间与工况耐受要求。这款柱式称重传感元件采用通体圆柱式主体结构，主体中段为应变检测核心区，两端分别设计不同的连接结构：一端为带径向销孔的圆柱连接端，可通过销轴与吊装类、牵引类负载端实现铰接连接，适配存在小幅摆角的拉力加载场景，避免侧向偏载对检测核心区造成额外应力干扰；另一端为外螺纹连接端，可通过锁紧螺母与设备安装基座实现刚性固定，适配压力加载场景下的稳定支撑需求。设计阶段将应变片贴装区域设置在主体中段的等直径圆柱段，该区域在轴向载荷作用下应力分布均匀，能有效降低边缘应力集中对应变检测精度的影响，中段外侧设置两道环形密封槽，可配套安装O型密封圈实现防护外壳与主体之间的密封，满足工业现场粉尘、潮湿环境下的长期使用要求。安装边界方面，两端连接结构的同轴度公差控制在0.02mm以内，避免安装时产生附加弯矩导致检测零点偏移；外螺纹端的螺纹规格适配常规工业安装的标准螺母，无需额外定制连接件即可完成装配；带销孔端的销孔直径与同载荷等级的标准销轴尺寸匹配，铰接间隙控制在合理范围，既保证连接灵活性，又避免间隙过大带来的载荷冲击。实际选型应用时，这类柱式结构的传感元件相比悬臂梁式结构，具备更高的抗侧向载荷能力，适合在存在小幅振动、载荷方向存在小角度偏移的工况下使用，比如桥式起重机的起升机构载荷检测、皮带输送机的张紧力实时监控、大型工业设备的装配压装力反馈等场景，都能依靠稳定的结构输出可靠的力值检测信号。建模过程中对各段过渡位置均做了圆角处理，避免热处理及加载过程中出现应力开裂风险，密封槽的尺寸设计符合标准密封件的安装尺寸要求，不需要单独开模定制密封件，降低后续生产维护的配件成本。
