三辐式机床操作铝制手轮结构设计

这款三辐结构的铝制手轮，主要应用在各类通用机床、专用加工设备的进给调节、工位锁紧机构上，也常配套在印刷机械、包装生产线的手动调节工位，作为人工介入设备参数微调的操作执行部件。从实际使用场景来看，这类手轮通常安装在设备操作侧的轴端，操作人员通过握持轮缘施加扭矩，带动传动轴转动，实现滑台进给量微调、夹具锁紧位置调整、阀门开度手动控制等功能，相比直柄摇手，三辐结构的轮缘整圈可握持，操作人员在不同站位都能快速找到施力点，调节动作更连贯，不会出现摇转过程中需要换手脱开的情况，适合需要连续微调的操作场景。

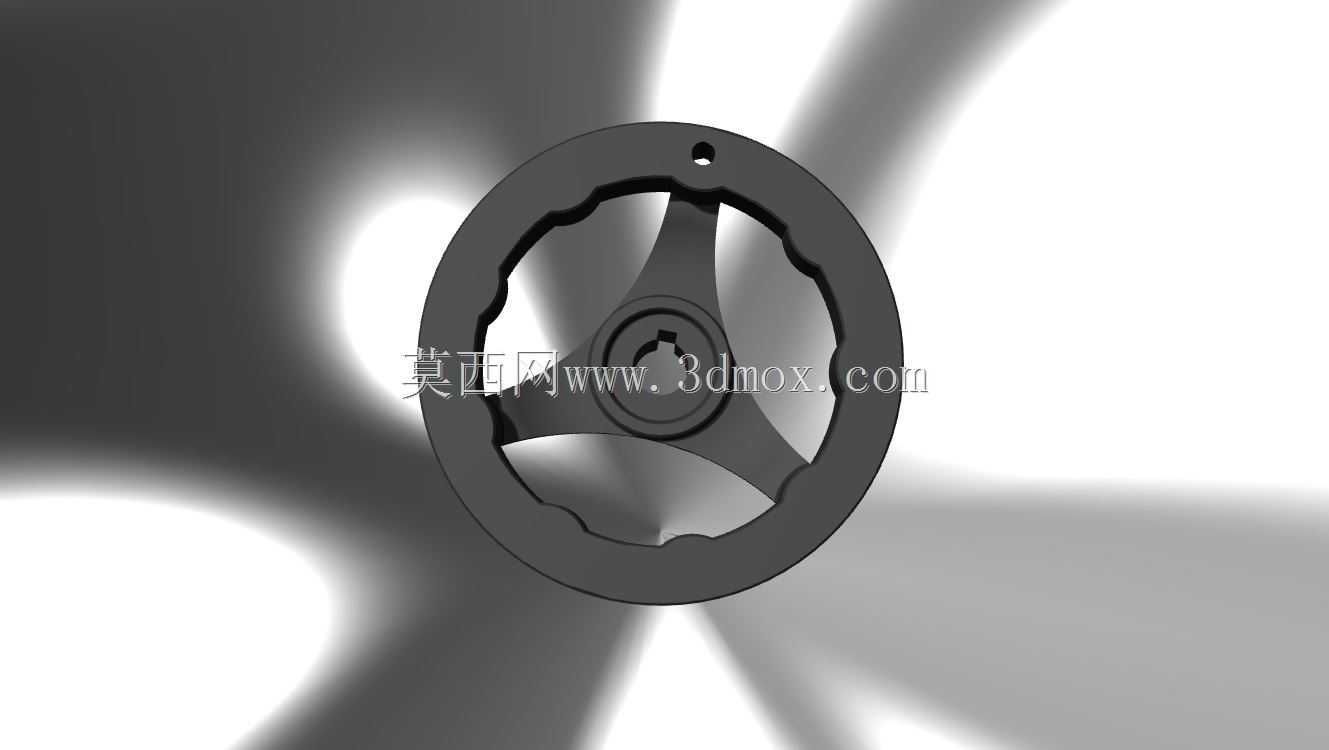

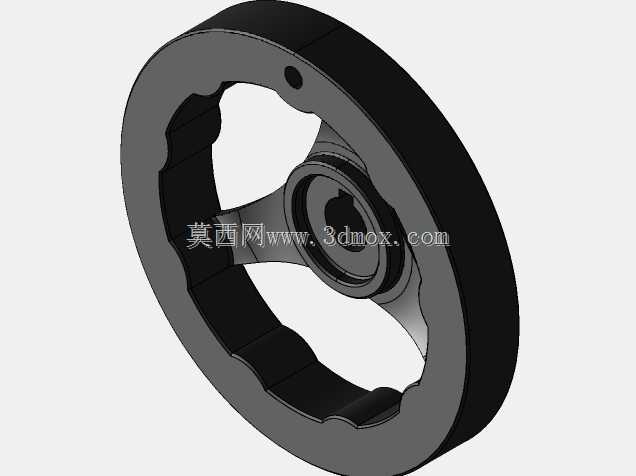

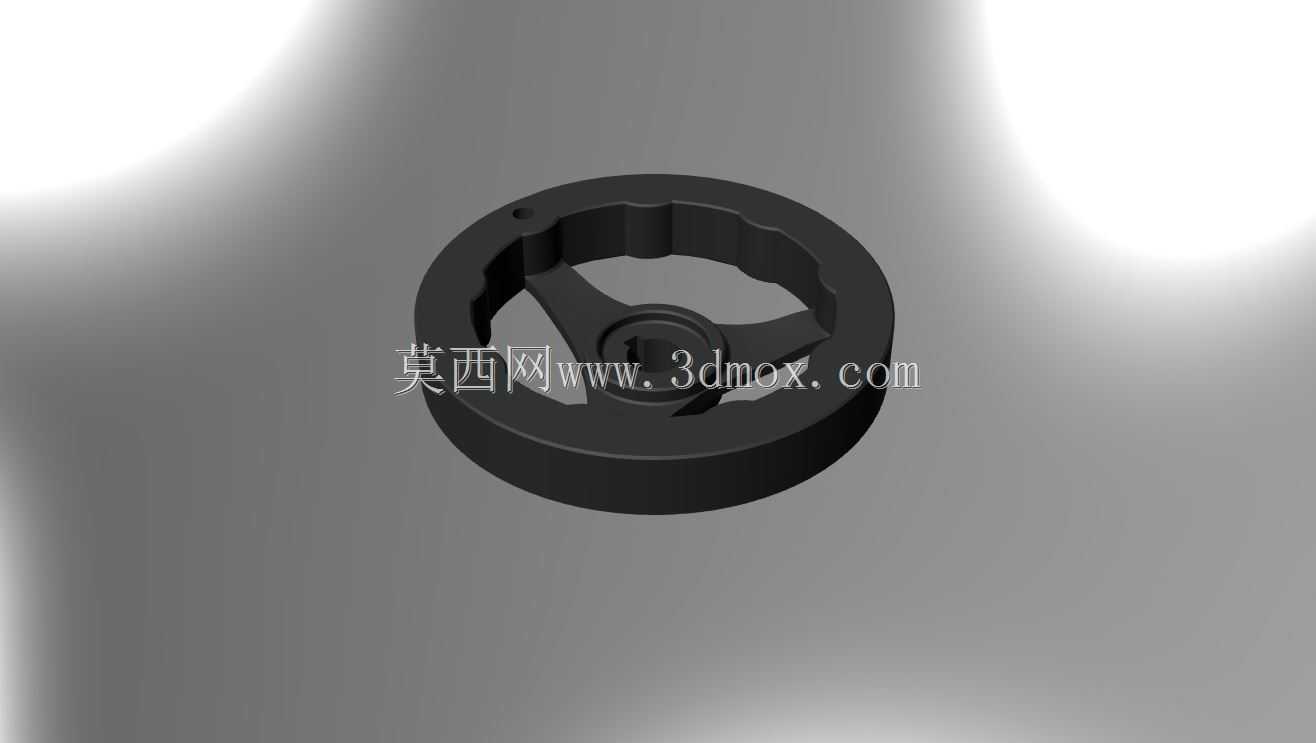

设计上采用三辐条连接中心轮毂与外圈轮缘的结构，轮缘外圈做了防滑的齿形滚花处理，即使操作人员手上沾有少量切削液或润滑油，也能保证足够的握持摩擦力，不会出现施力打滑的问题。中心轮毂位置设置了与传动轴配合的内花键结构，能够传递更大的调节扭矩，同时避免长期使用后配合间隙变大导致的空程问题，轮毂与辐条的过渡位置做了圆弧卸荷处理，能够分散摇转时的应力集中，即使频繁施加较大的锁紧扭矩，也不会出现辐条根部断裂的情况。轮缘上预留的小孔是用于安装可折叠转动手柄的安装位，当需要快速大行程调节时，可以装上手柄实现快速摇转，微调时直接握持轮缘即可，适配不同的操作节奏需求。

从安装边界来看，这类手轮的轴向厚度较薄，不会过多占用设备操作侧的安装空间，中心安装孔的配合公差按照传动轴的过渡配合设计，装配时不需要额外的复杂紧固件，通过轴端的锁紧螺钉即可完成轴向固定，拆卸维护也十分方便。轮缘的直径设计兼顾了施力力矩与操作空间需求，既不会因为直径过小导致调节时需要施加过大的手动力，也不会因为直径过大突出设备外廓过多，引发操作现场的磕碰隐患。三辐条的对称结构让手轮转动时的动平衡表现更好，高速转动时不会出现偏摆抖动的问题，即使是配套在有快速进给需求的设备轴端，也能保证转动过程的平稳性。整体采用铝合金材质加工，自重较轻，长期使用不会出现锈蚀问题，表面做了氧化发黑处理，能够耐受车间常见的切削液、润滑油腐蚀，日常维护只需要定期清理轮缘缝隙的切屑即可，不需要额外的防锈处理。
