多工位齿轮传动翻转机架结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:237424
  • 多工位齿轮传动翻转机架结构设计
  • 多工位齿轮传动翻转机架结构设计
  • 多工位齿轮传动翻转机架结构设计
  • 多工位齿轮传动翻转机架结构设计
  • 多工位齿轮传动翻转机架结构设计
  • 多工位齿轮传动翻转机架结构设计
  • 多工位齿轮传动翻转机架结构设计
  • 多工位齿轮传动翻转机架结构设计
  • 多工位齿轮传动翻转机架结构设计

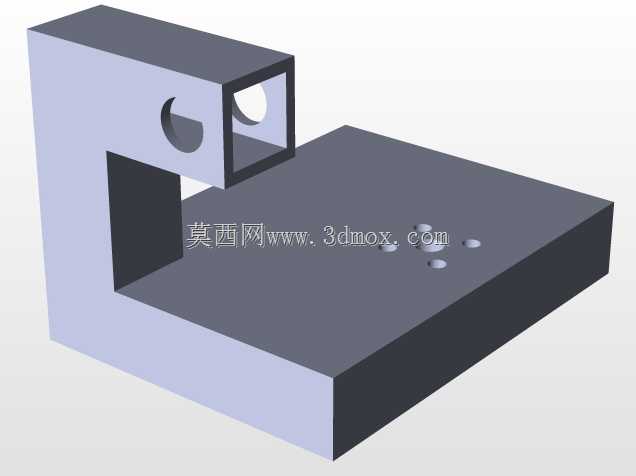

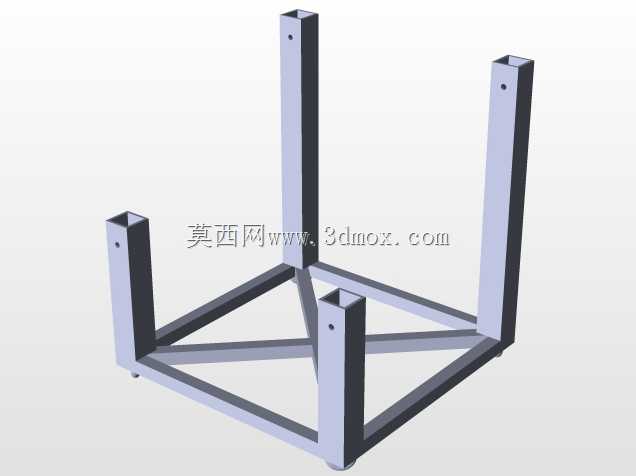

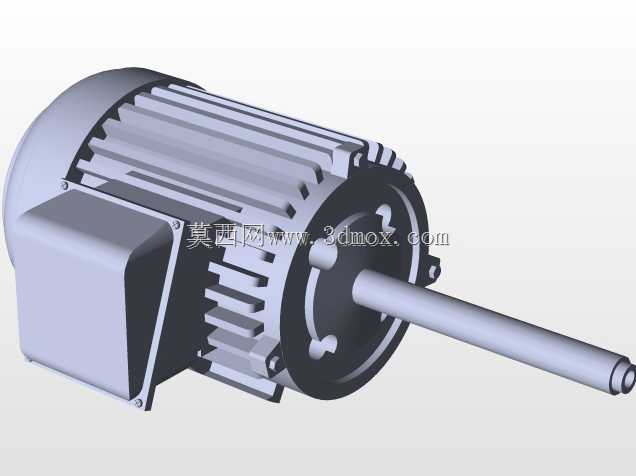

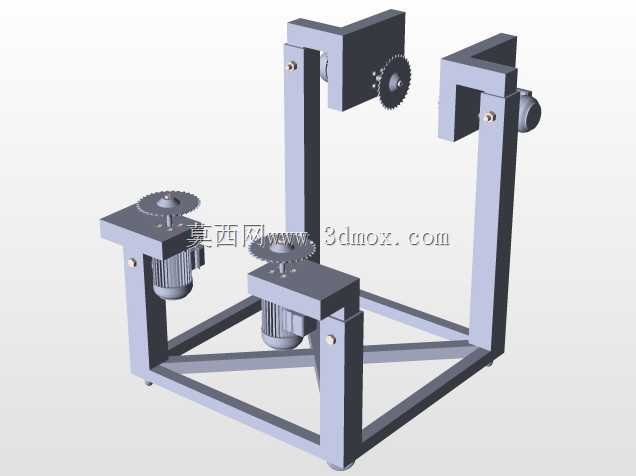

该结构为多工位同步翻转工装机架,主要应用于中小型零部件加工、装配环节的工件姿态调整场景,可在焊接、喷涂、多面装配工序中替代人工翻转作业,降低操作人员劳动强度,同时保证工件翻转角度的一致性,适配批量生产的节拍要求。整体采用方管焊接成型的框架式结构,底部为矩形支撑底架,四根竖向立柱分别布置在底架四角位置,上下两层安装位分别固定动力输出单元,每处动力单元通过直齿轮啮合传递扭矩,输出端可配套定制工装夹具,实现四个工位的同步翻转动作,也可根据实际生产需求调整为单工位独立驱动模式,适配不同规格工件的装夹需求。设计阶段优先考虑结构的刚性冗余,竖向立柱与底架连接处采用三角加强筋焊接,避免动力输出时的机架共振问题,齿轮啮合侧隙控制在0.1mm到0.2mm之间,既保证传动顺畅,也不会因间隙过大导致翻转角度出现偏差。安装边界方面,底架预留了M16规格的地脚螺栓安装孔,可直接固定在车间硬化地面或者配套的设备工作台上,整体占地尺寸适配常规中小型车间的工位布局,上层动力单元的输出轴中心距地面高度符合人工操作的 ergonomic 要求,操作人员无需踮脚或者弯腰即可完成工件的装夹与拆卸作业。动力单元采用标准立式电机配套减速机构,输出转速控制在每分钟5转到10转之间,翻转过程平稳无冲击,不会对装夹的薄壁类工件造成形变损伤,齿轮传动部分预留了润滑脂加注口,日常维护时无需拆解整体结构即可完成润滑保养,降低后期运维成本。框架的竖向立柱上预留了多组调节安装孔位,可根据工件的高度尺寸调整上下动力单元的间距,适配高度在200mm到800mm之间的各类工件装夹需求,输出轴端采用标准法兰接口,可快速更换不同规格的夹具,缩短换型调试的时间。
