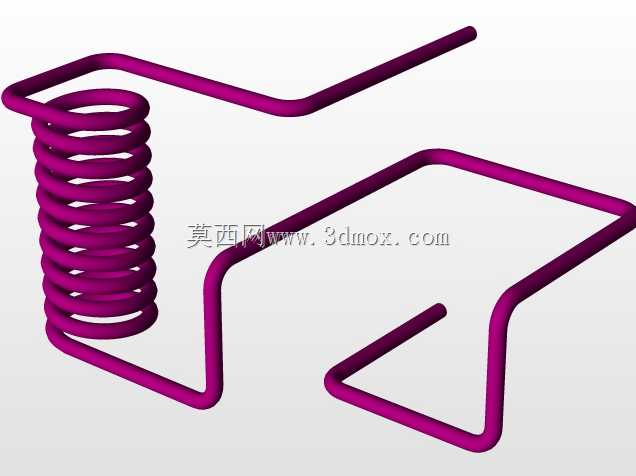

异形组合式扭转压缩复合弹性构件

这类复合弹性构件常应用在需要同时提供轴向压缩弹力与周向扭转复位力的工装夹具、小型自动化执行机构末端，以及部分轻工设备的联动锁止结构中，区别于普通圆柱螺旋弹簧仅能提供单方向弹力的特性，它能在狭小安装空间内同时满足两个方向的力值输出需求，省去额外布置单独弹簧的安装空间，有效压缩整体机构的体积。从结构设计来看，中间段的螺旋部分承担轴向压缩载荷，螺距的取值经过反复校核，在额定压缩行程内不会出现并圈碰磨的问题，螺旋段的中径尺寸匹配常规安装孔位的公差范围，安装时可直接嵌入对应定位孔，无需额外设计导向套，减少配套零件的加工量。两侧延伸出的异形弯折臂承担扭转力矩的传递，弯折处的圆角经过应力集中校核，避免反复形变过程中出现应力断裂，臂端的平直段可直接卡入对应机构的卡槽内，无需额外设计连接固定结构，装配时直接卡装即可完成定位，大幅提升装配效率。在实际设备运行过程中，当机构触发动作时，螺旋段被压缩提供轴向复位力，两侧弯折臂随机构转动产生扭转变形提供周向复位力，两个方向的弹力互不干涉，可根据实际载荷需求调整螺旋段的有效圈数与弯折臂的长度，匹配不同的力值曲线。安装边界方面，螺旋段的轴向安装预留行程需大于额定工作行程的1.2倍，避免过载冲击导致弹簧产生塑性变形，两侧弯折臂的转动范围内不能有其他结构件干涉，预留的转动间隙需控制在0.5mm到1mm之间，既避免晃动产生异响，也防止卡滞影响弹力输出。这类弹性构件的材质通常选用弹簧钢，表面做喷丸处理提升疲劳强度，在频繁往复动作的工况下，使用寿命比普通单功能弹簧组合提升三成以上，尤其适合在安装空间受限、需要双向弹力输出的小型机械结构中使用，比如小型断路器的操作机构、自动化设备的快速夹钳、家电产品的按键联动结构等场景，都能看到这类复合弹性构件的应用。设计建模过程中，螺旋扫掠路径与两侧弯折臂的衔接处需要做顺滑过渡处理，避免路径折角导致的实体建模缺陷，弯折臂的线径与螺旋段线径保持一致，保证整体形变过程中应力分布均匀，不会出现局部应力过大导致的提前失效。
