小型外螺纹连接手动球阀结构设计

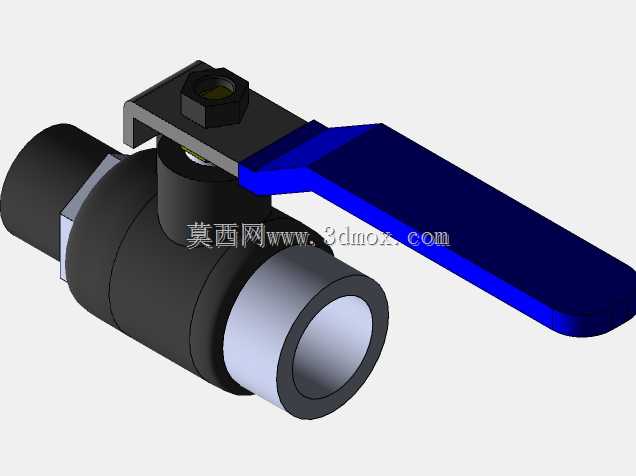

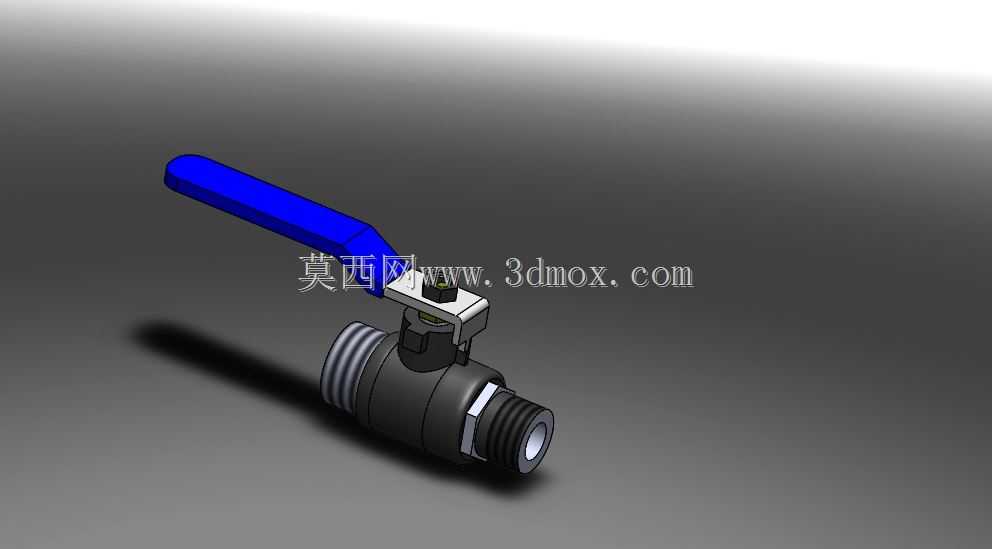

这款小型手动球阀的建模完全贴合小通径流体管路的实际使用需求，在民用供水支路、小型气动控制回路、低压液压辅助油路、实验台流体输送管线中都能见到这类结构的身影，核心作用是在管路系统中实现介质通路的快速通断控制，相比同通径的截止阀、闸阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无额外阻力，介质压损可以控制在极低水平。从结构设计逻辑来看，建模时优先还原了螺纹连接的安装边界，两端外螺纹的尺寸严格匹配对应公称通径的管螺纹标准，安装时不需要额外焊接法兰，直接缠绕密封带拧入对应内螺纹接口即可完成固定，整体轴向安装长度控制在紧凑范围内，不会在狭窄的设备布线空间里占用过多位置，适配小型设备内部局促的管路排布需求。操作端采用加长式蓝色塑料包覆手柄，建模时还原了手柄的握持弧度，实际使用时即便戴劳保手套操作也能轻松施力，手柄和阀芯的连接位置做了扁方定位结构，完全避免启闭过程中手柄和阀杆打滑的问题，同时手柄的转动角度被阀体上的限位结构严格限制在90度，手柄与管路平行时为全开状态，垂直时为全关状态，现场操作人员不需要额外观察阀位标识，仅凭手柄朝向就能快速判断阀门当前的工作状态。密封结构的建模还原了软密封球阀的典型设计，阀芯采用通孔球体结构，和两侧的密封座紧密贴合，低压工况下也能实现零泄漏截断，阀杆位置设置了多级密封结构，避免介质从阀杆配合间隙向外渗漏，阀体本身采用分体式装配结构，建模时保留了各零件的装配间隙与配合公差，完全可以直接用于装配干涉校验、工况模拟演示，也能作为小通径阀门选型时的结构参考，帮助设计人员快速核对安装尺寸、操作空间预留量，避免现场安装时出现手柄碰擦周边构件、螺纹旋合长度不足等常见问题。
