农业用谷物深层干燥设备结构设计

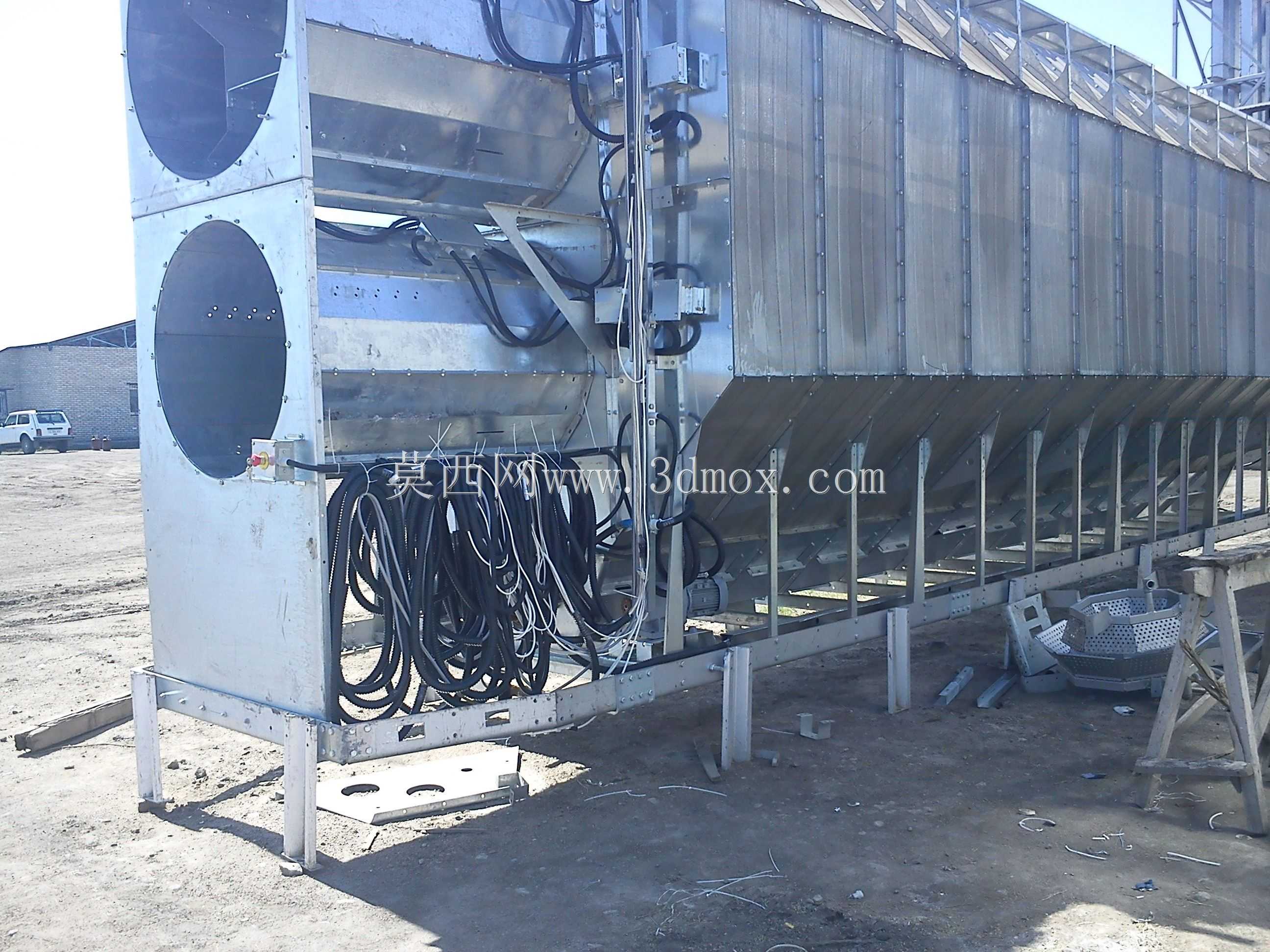

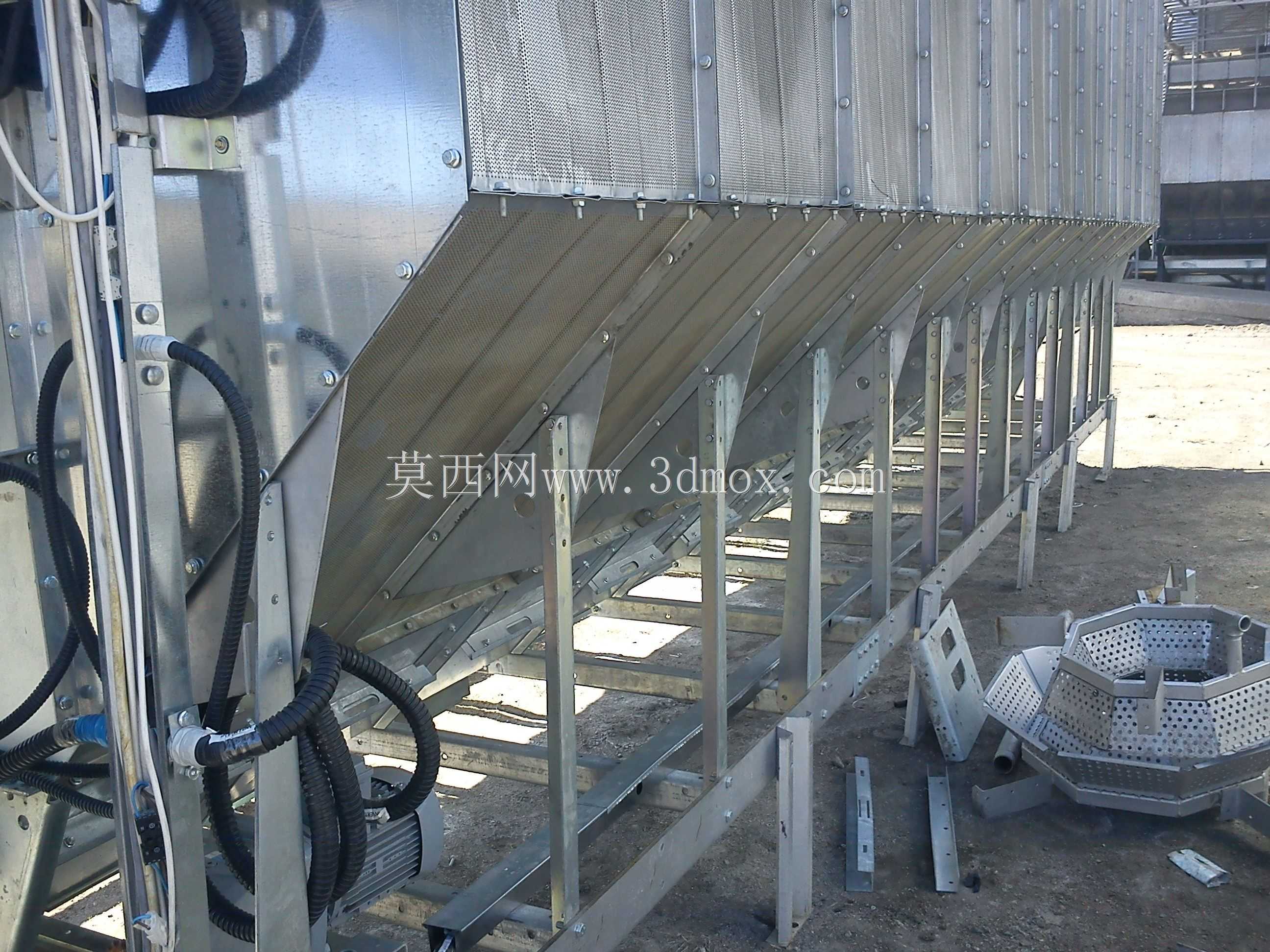

这套干燥设备主要面向规模化农业产后处理场景，针对收获后谷物含水率过高易出现发芽、霉变、虫蛀的储存痛点设计，可覆盖玉米、开心果、鹰嘴豆、扁豆等多种颗粒类农产品的干燥作业需求。从结构设计来看，设备采用长条形分段式箱体布局，主体支撑框架采用型钢焊接成型，侧面设置冲孔网板作为物料承托与通风界面，倾斜布置的导料板可引导物料在重力作用下缓慢下移，配合底部布设的通风管路实现穿流干燥，热风可均匀穿过物料层带走水分，避免局部干燥不均导致的品质差异。设备安装时需预留足够的进料端与出料端操作空间，整体长度可根据处理量需求做模块化拼接，单段标准单元的宽度适配常规农用输送设备的接料尺寸，底部支腿设置可调高度结构，可适配不同硬化程度的安装地面，无需额外做复杂的混凝土基础即可完成布设。设计过程中重点考量了物料流动的顺畅性，所有与物料接触的板件均做折边钝化处理，避免棱角刮伤物料表皮影响成品品相，网板的冲孔孔径根据常见待干燥物料的最小粒径选定，既保证通风效率又不会出现漏料问题。侧面的检修段采用快拆式螺栓固定，日常维护时可快速拆卸清理网板缝隙中卡滞的物料碎屑，配套的管路走线沿框架侧边的走线槽规整布设，避免物料下落过程中磨损线缆。设备的通风接口预留标准法兰连接位，可直接对接现有热风炉的送风管路，无需额外做变径转接，出料端可直接衔接斗式提升机或皮带输送机，直接对接后续仓储或加工工序，减少中间转运环节的物料损耗。在结构强度校核阶段，针对满载工况下的框架受力做了有限元分析，重点强化了支腿与横梁的连接节点，避免长期满载作业出现结构变形，倾斜导料板的角度经过多轮物料流动性测试确定，既保证物料下移速度可控，又不会出现物料架桥堵塞的问题，可适配不同含水率、不同粒径的颗粒农产品干燥作业，无需大幅调整结构参数即可切换处理物料品类。
