大型粮食仓储烘干成套设备结构

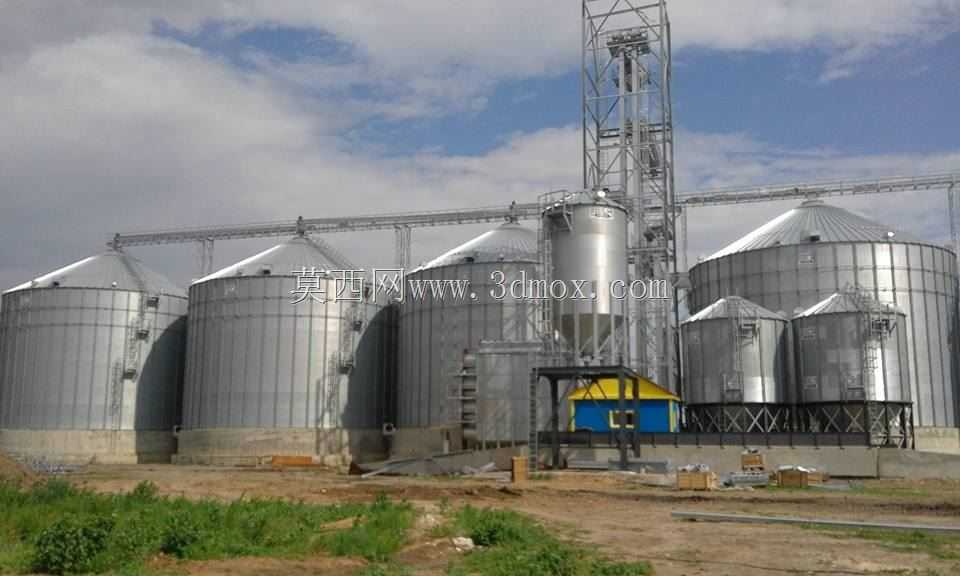

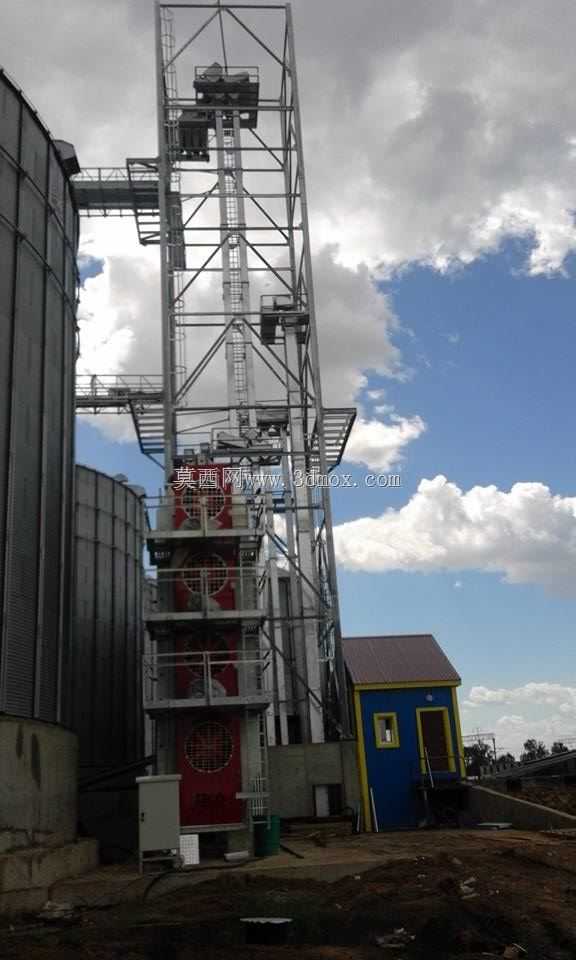

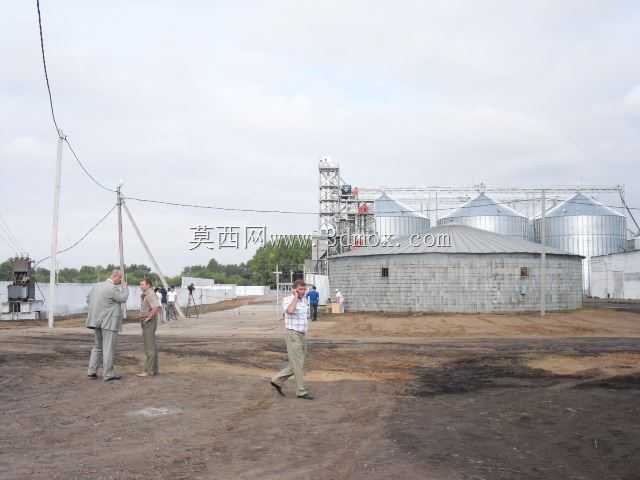

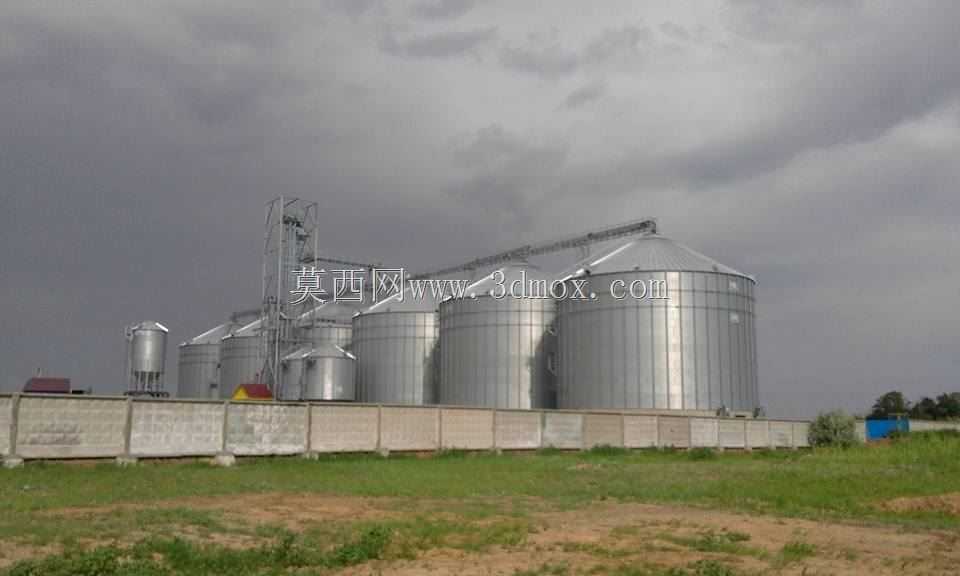

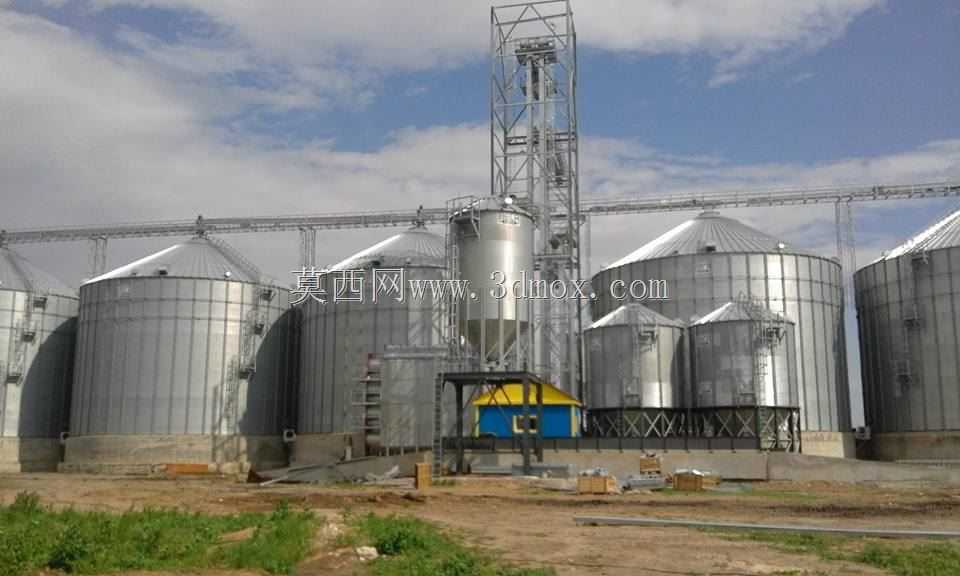

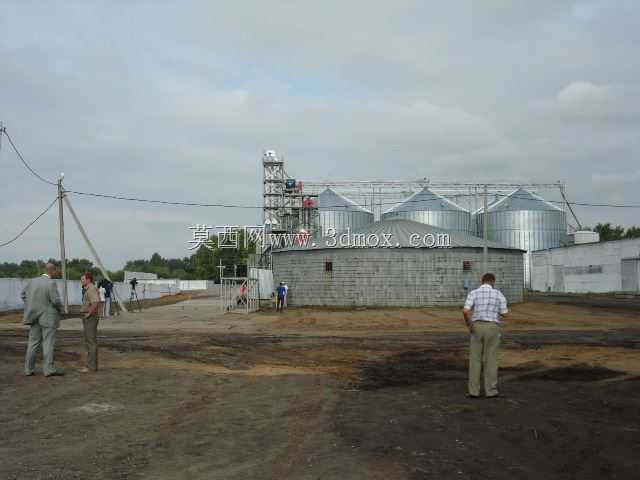

在粮食产后处理环节，这套干燥仓储成套设备主要布局于粮库、粮食加工厂区、规模化农场的收储作业区，承担收获后高水分粮食的降水干燥与短期周转存储功能，解决刚收获的谷物因水分过高无法安全存储、易出现霉变发芽的问题。从结构设计来看，整套设备采用多筒仓组配布局，主体由多座不同容积的镀锌钢板储粮筒仓、垂直提升输送塔架、热风干燥单元、中转输送廊道、底部出料机构组成，筒仓采用锥底设计，锥角角度匹配不同谷物的自流休止角，确保粮食依靠重力即可顺畅出料，无需额外增设仓内破拱装置就能避免结拱堵料问题。设计阶段优先考虑现场安装的边界条件，单节筒仓壁板采用标准化模数设计，可根据项目处理量需求灵活增减筒仓数量、调整单仓容积，适配不同规模的场地；配套的提升塔架采用桁架式钢结构，在满足垂直输送粮食的强度要求前提下，减少现场焊接作业量，所有连接节点采用螺栓装配，降低高空安装的作业风险。设备的干燥单元采用顺逆流结合的干燥工艺，热风通过均匀布置的风道进入粮层，避免局部过热导致粮食品质下降，干燥过程中粮食依靠自重缓慢下移，与热风充分接触完成降水，干燥后的粮食直接通过密闭输送廊道送入相邻储粮仓，减少转运过程中的粮食抛洒与杂质混入。从安装边界来看，整套设备需要预留足够的设备检修通道，筒仓群周边要满足粮食运输车辆的通行与回转空间，塔架顶部要设置避雷防护结构，底部基础需根据场地地质条件做承载设计，匹配满仓状态下的总载荷，避免出现基础沉降影响设备运行。输送廊道的封闭设计可减少外界粉尘、雨水进入粮堆，同时降低粮食转运过程中的粉尘外溢，改善作业区的工作环境。
