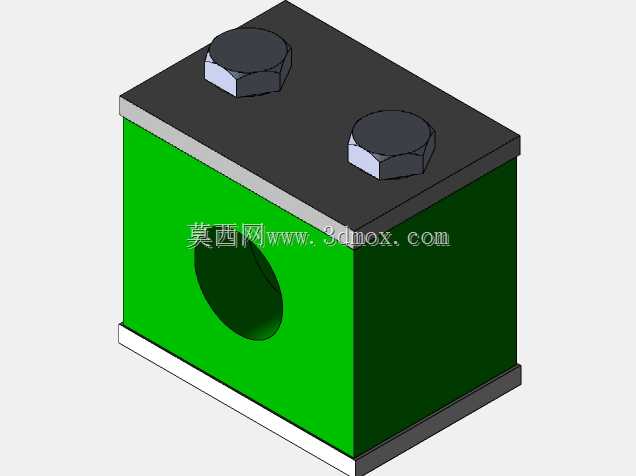

16mm规格简易分体式圆管夹紧固定座

这款夹紧固定座主要面向气动管路排布、小型设备线材与硬管固定、轻型工装的杆件定位场景，在自动化生产线的辅助工位、小型实验台架搭建、非标设备的外围走管固定环节都有很高的适配性，相比一体成型的管夹，它的拆装不需要从管端穿套，能在已铺设完成的管路中段任意位置加装固定，大幅降低后期管路改造调整的工作量。从结构设计来看，它采用上下对合的分体式结构，主体夹持块做了方形的外形设计，相比圆形外轮廓的管夹，方形底面能更好地和安装基面贴合，不需要额外加工适配的弧形安装位，直接通过基座预留的安装孔就能锁附在型材台面、设备立板上，安装边界的容错率更高。夹持孔为直径16mm的标准圆孔，孔壁没有做额外的防滑齿纹，适合固定表面硬度较高的硬管、光轴类零件，不会在管件表面压出咬合痕迹，对需要反复调整位置的光轴导向场景十分友好。顶部的两个内六角锁紧螺栓对称分布在夹持孔的两侧，锁紧时受力均匀，不会出现单侧压紧导致的管件偏斜问题，螺栓的沉头设计完全藏于上压块的沉孔内，不会突出上表面形成干涉，在排布密集管路的场景下能有效避免和相邻管件、零件发生磕碰。上下压块的结合面做了精磨处理，合模后没有明显错位缝隙，夹持时的同轴度表现稳定，锁紧后管件的径向窜动间隙能控制在极小范围内，满足多数轻载定位的精度要求。整体结构没有多余的冗余设计，零件数量少，加工时仅需要对上下块进行铣削、钻孔、攻丝工序，加工成本低，适合批量制作使用。在实际选型使用时，需要注意它的夹持力上限匹配16mm直径的轻型管件，不适合大载荷的承重杆件固定，安装时两个锁紧螺栓需要交替逐步拧紧，避免单侧受力过大导致压块变形、夹持孔失圆，影响夹持稳定性。
