250升容量立式圆柱形PVC储水罐体

日常做民用给排水、小型水处理系统的结构配套时，经常会遇到中小型储液单元的选型与建模需求，这款250升容量的PVC储水罐体，就是针对中小流量储水场景设计的常用储液部件。从实际落地的应用场景来看，这类罐体常被用在民用建筑分户供水的中转储水、小型净水设备的原水/成品水暂存、户外临时供水点的储水单元、小型养殖场景的蓄水配套，甚至部分轻度腐蚀性弱酸碱溶液的常温储存也能适配，毕竟PVC材质本身的化学稳定性足够应对常规非强腐蚀介质的存储需求。

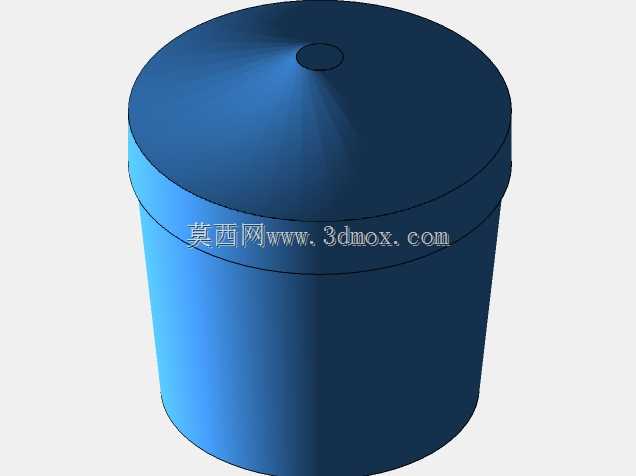

从功能特性上看，这款罐体采用一体成型的立式圆柱结构，顶部做了带中心小开孔的封盖设计，中心开孔可适配进水管路、液位检测装置的安装，封盖与罐体主体的衔接处做了凸起的止口结构，既可以保证扣合后的定位精度，也能加装密封胶条实现防尘防溢的效果，避免外界杂物落入罐内污染储液，同时减少罐内液体的蒸发损耗。罐体侧壁做了等壁厚设计，在保证结构强度能承受满液状态下静压力的前提下，尽可能控制了罐体自身重量，方便现场搬运与安装就位，底部为平底面设计，不需要额外配套复杂的支撑支架，直接放置在平整的硬化地面、设备机架平台上即可完成固定，大幅降低了现场安装的施工复杂度。

设计思路上，选择圆柱外形而非方形结构，核心是考虑圆柱壳体在承受内部液体静压力时的应力分布更均匀，同等壁厚下圆柱结构的抗变形能力远优于方形结构，能有效避免满液状态下罐体侧壁出现鼓胀变形的问题，同时圆柱结构的成型工艺更简单，PVC材质的滚塑或者挤吹成型都能实现批量生产，生产过程中的良品率更高，也能控制整体制造成本。顶部的锥度封盖设计，一方面是为了让落在盖面的积水、灰尘能顺着锥面自然滑落，避免盖面积水积灰，另一方面锥顶结构也能提升封盖自身的结构刚度，减少顶部受压时的变形量。

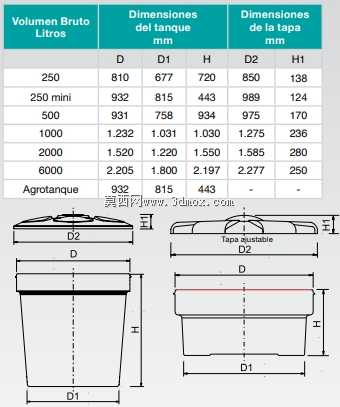

从安装边界的尺寸逻辑来看，250升的有效容积对应的罐体直径与高度比例经过优化，整体占地面积控制在较小范围，适合安装在空间局促的设备间、阳台、户外设备柜旁等位置，罐体的进出水口预留位置可以根据实际管路走向灵活调整，侧壁也可以根据需求开孔加装出水龙头、排污阀、液位计等外接配件，不需要对罐体主体结构做破坏性改动。建模过程中对罐体的壁厚过渡、止口配合间隙、底部圆角都做了符合实际加工工艺的处理，没有出现违背PVC成型工艺的尖锐棱角、壁厚突变等问题，模型的结构细节完全可以直接用于后续的工程出图、装配干涉检查、管路布局模拟等设计环节，能帮结构工程师省去从零开始建模的时间，直接导入装配体中完成整套储水系统的布局设计。
