多工位塑料覆膜冲孔加工设备结构设计

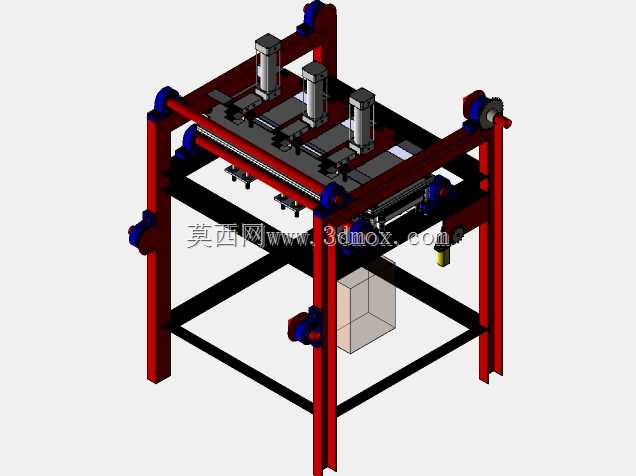

在软质塑料覆膜卷材的后段加工环节，这类多工位冲孔设备主要对接覆膜裁切生产线的出料端，针对食品包装、农用覆盖膜、工业防护覆膜类产品的预设孔位加工需求，替代传统单工位手动冲孔的低效作业模式，适配连续走料的产线节拍。设备整体采用四柱式方管焊接机架作为承载主体，四根立式支撑柱采用加厚矩形钢管焊接成型，上下两层横梁通过螺栓锁紧与立柱形成刚性框架，安装时需保证立柱与安装地面的垂直度偏差不超过0.2mm/m，避免长期运行出现机架形变影响冲孔精度。上部横向排布的三组冲孔执行单元采用独立模块化设计，每个单元可根据加工需求更换不同孔径的冲头组件，单元间距可沿上部横梁的线性导轨进行手动调整，适配不同幅宽、不同孔位排布的覆膜产品加工，调整完成后通过侧边锁紧螺钉固定位置，避免冲切过程中出现单元移位。走料机构设置在冲孔单元下方，两侧的带座轴承支撑从动辊与主动送料辊，主动辊端通过同步带轮连接驱动端，可匹配前端产线的走料速度实现同步送料，避免覆膜拉扯出现形变或孔位偏移。设备下部预留的集料空间可直接对接成品收料箱或下一段输送工位，冲切产生的边角废料可通过机架下部的敞口空间统一收集，无需额外设置复杂的废料导出结构。设计过程中优先考虑了设备的安装边界，整体机架的横向宽度适配常规1.2米幅宽的覆膜卷材加工需求，纵向深度预留了送料辊的调节与维护空间，设备底部设置可调脚杯，可适应不平整的车间地面进行水平调节，无需额外浇筑安装基础，可直接放置在硬化车间地面完成调试投产。冲切执行端采用导柱导向结构，每个冲头组件配套两根微型导柱保证冲头下行过程的垂直度，避免冲切薄型覆膜时出现毛边、孔位不圆的问题，冲切行程可根据覆膜厚度进行微调，适配0.02mm到0.5mm厚度范围的各类塑料覆膜材料。机架侧边设置的传动组件采用外置式安装，方便日常维护时的润滑与易损件更换，所有转动部位均设置防尘护罩，避免车间内的塑料粉尘进入传动部件造成磨损。
