土壤钻探用螺旋钻孔机具结构设计

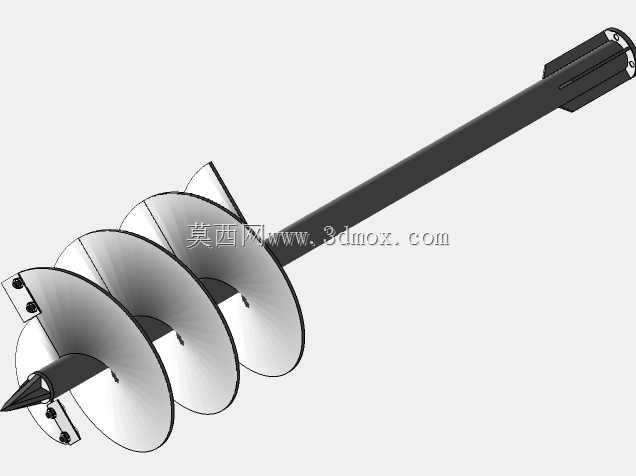

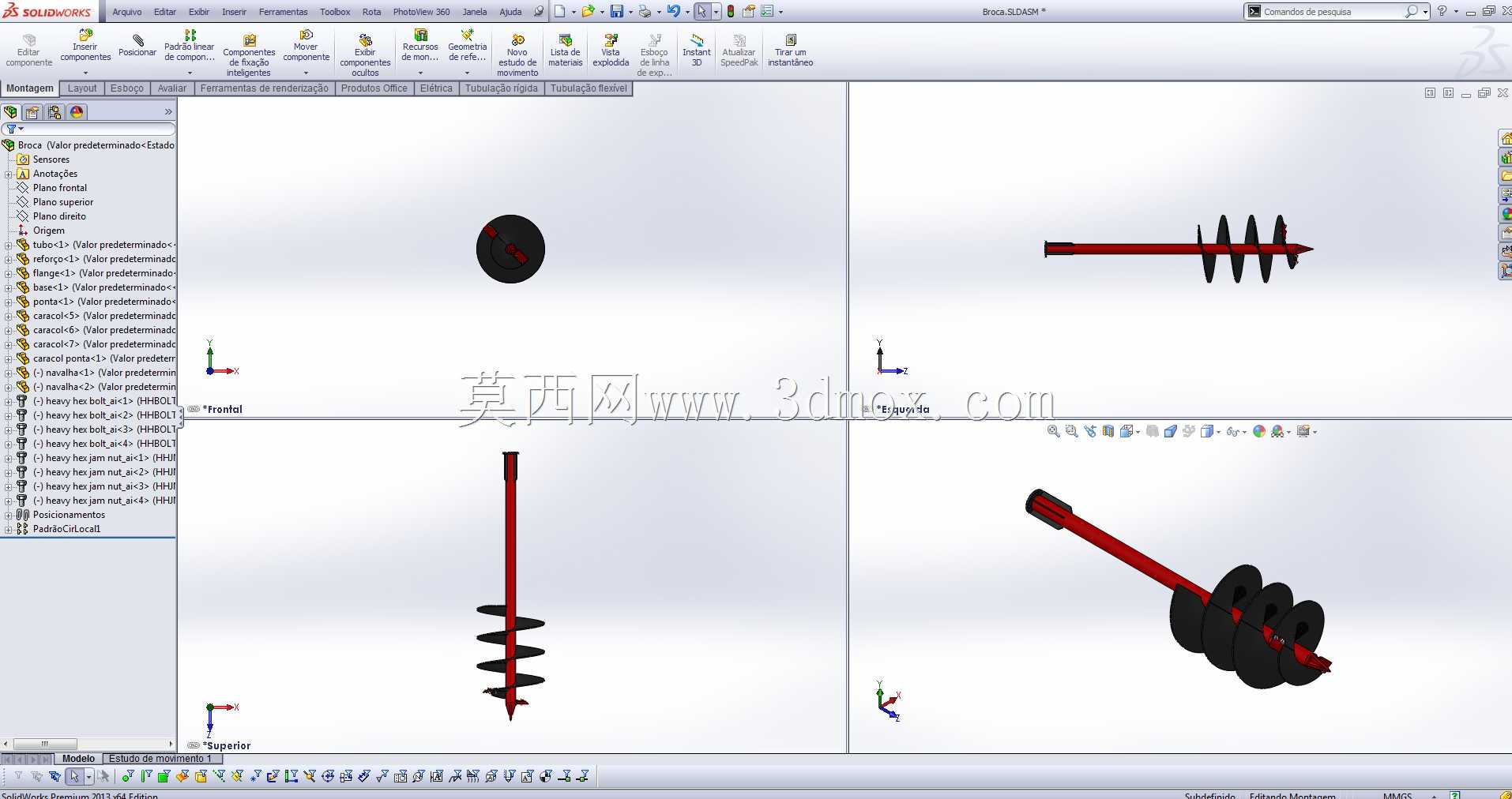

这款土壤钻探用螺旋钻孔机具，主要面向浅层地质勘探、园林绿化种植挖坑、农林业土壤取样作业场景，也可适配小型桩孔预处理、边坡支护浅层钻孔的施工需求，替代传统人工掏挖作业，降低户外作业的劳动强度。从结构设计逻辑来看，钻具整体采用长杆配螺旋叶片的布局，钻杆主体为等径直杆结构，顶端预留与动力输出端连接的适配接口，可匹配手持动力头、小型立式钻探机架的装夹尺寸，安装边界适配市面主流小型便携钻探设备的输出轴规格，无需额外加工转接件即可完成装夹。螺旋叶片采用等螺距连续排布设计，叶片外缘做了耐磨强化处理，在钻进过程中可同步将切削下的土壤沿螺旋槽向外输送，避免钻渣在孔底堆积造成卡钻，有效提升连续钻进的效率。钻尖部分采用偏心切削结构，入土时可快速定位钻孔中心，减少钻进初期的滑移偏移，保证钻孔的直线度，针对不同硬度的土层，钻尖的切削角度经过反复调校，在黏土层、沙土层都能保持稳定的切削性能，不会出现黏土糊钻的问题。整体外形尺寸控制适配单人手持作业的操作范围，钻具总长度适配600mm深度的钻孔作业需求，最大钻孔直径250mm，可覆盖多数浅层土壤作业的孔径要求，作业时无需额外配置大型辅助设备，单人即可完成钻具的装拆与转场。设计过程中重点考量了户外作业的耐用性，钻杆与螺旋叶片的连接采用满焊结构，避免长时间钻进受扭矩作用出现叶片开焊变形的问题，钻具整体做了防锈表面处理，适应户外潮湿、多泥沙的作业环境，减少日常维护的工作量。在结构建模阶段，对钻杆的受力做了简化校核，保证在额定钻进扭矩下钻杆的挠度控制在允许范围内，避免长杆钻进时出现晃振，既保证钻孔的成型精度，也能降低作业过程中的操作震动，提升手持作业的操控稳定性。螺旋叶片的导程参数经过多轮优化，既保证排渣的顺畅性，也控制钻进时的进给阻力，让动力输出端的负载保持在合理区间，避免动力过载损坏配套设备。
