脚踏式塑料袋脉冲封口包装设备结构

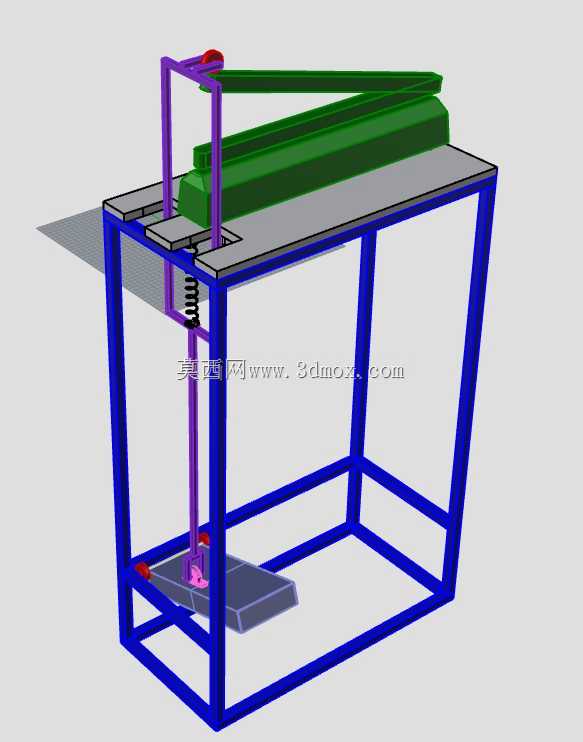

这款脚踏驱动的脉冲热封设备，主要面向小型加工车间、零售门店、零散包装作业场景设计，可适配聚乙烯、聚丙烯等常见热塑性塑料薄膜袋的封口作业，相比手持封口设备作业效率更高，相比全自动连续封口设备投入成本更低，适配小批量多批次的柔性包装需求。设备整体采用方管焊接搭建框架式机架，机架底部预留了足够的地面安装接触面积，作业时无需额外打膨胀螺栓固定，依靠自身结构重量即可保持稳定，机架上部的工作台面采用平整板材铺设，台面高度匹配常规站立作业的人体工学尺寸，操作人员长时间作业不易产生疲劳。设备的热封执行组件布置在工作台面上部，采用上下压合的长条形热封条结构，热封长度覆盖常规中小规格塑料袋的封口宽度需求，热封组件的下压动作通过脚踏杠杆机构传递动力，脚踏板布置在机架下部的前端位置，操作人员脚踩踏板时，通过垂直布置的传动杆带动上部的热封上模下压，配合弹簧复位结构实现压合、松开的动作循环，传动路径上设置的导向结构可保证上下热封条压合时的平行度，避免出现封口压合不严、局部漏封的问题。脉冲热封的工作模式可在压合瞬间通过电热元件产生短时高温熔化塑料膜层，压合保持阶段快速冷却定型，封口处的强度均匀，不会出现持续加热导致的薄膜烫穿、封边皱缩问题。设计过程中优先简化了传动链路结构，没有采用复杂的气动或电动驱动元件，整体无外接动力源之外的电控复杂部件，日常维护仅需定期检查传动铰接点的润滑情况、热封条表面的清洁度即可，故障排查难度低，适配没有专业设备维护人员的作业场景。机架的框架内部预留了充足的空置空间，可根据实际使用需求加装废料收集盒、成品暂存托架等附属配件，设备整体的占地面积小，可灵活布置在流水线末端、包装工位旁等零散空间，不需要预留大型设备的专用安装区域，热封组件的安装位置可根据常用袋型的尺寸进行小范围的高度调整，适配不同厚度、不同高度的包装袋封口作业，压合行程的限位结构可避免压合力过大导致的薄膜破损，也能保证不同厚度的袋材都能获得足够的压合密封强度。
