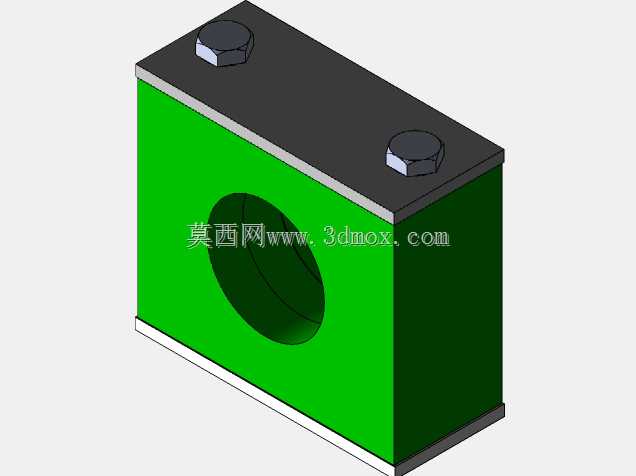

32mm孔径分体式钢管夹紧固定座结构

这款32mm孔径的分体式管夹固定座，是气动管路、液压布管、小型设备走线场景里常用的紧固件，日常在自动化生产线的气源排布、小型机床的冷却管路固定、非标设备的圆管支撑工位都能见到它的身影，核心作用是把外径32mm的圆形管材牢牢锁定在安装基面，避免设备运行过程中管路移位、振动松脱或者摩擦破损。从结构设计来看，它采用上下对合的分体式抱紧结构，主体安装块为方正的矩形结构，上下两个贴合面做了平整加工，保证安装时和设备基面、上压盖的贴合度，中间的抱紧孔为正圆形，和32mm管材外径匹配，抱紧时接触面均匀，不会出现局部应力集中夹伤管材表面的情况。顶部设置两个内六角螺栓锁紧位，通过螺栓的预紧力带动上下夹紧块收拢，给抱紧面施加均匀的径向夹紧力，相比单侧锁紧的管夹，这种双螺栓对称锁紧的结构受力更均衡，长期受振动也不容易出现单侧松脱的问题，锁紧力可以根据管材材质调整，适配PVC管、薄壁钢管、铝管等不同材质的圆管固定需求。设计时特意把安装基准面做了加宽处理，矩形的主体结构可以直接贴装在设备型材平面、安装板表面，不需要额外做适配的弧形安装座，安装时只需要在基面预留对应位置，通过夹紧座自身的结构或者侧面的安装位就能完成固定，整体安装边界规整，横向和纵向的占用空间紧凑，不会和周边的管路、其他零部件产生干涉。在实际选型使用时，要注意匹配管材的实际外径，这款固定座适配的是公称外径32mm的圆管，抱紧间隙在螺栓完全锁紧时可以消除，装配时先把上下夹块套在管材对应位置，初步拧上螺栓调整好管材的伸出角度和位置，确认和周边部件无干涉后再对称拧紧两个螺栓，不要单侧一次拧死，避免夹块偏斜导致抱紧力不足。它的抱紧接触面没有做额外的防滑齿，是光滑的圆弧面，不会破坏管材的表面镀层或者外壁，适合对管材表面完整性有要求的气路、水路布管场景，相比塑料卡扣式管夹，这种金属结构的夹紧座刚性更好，承重能力更强，不仅能固定轻质的气管水管，也能支撑一定重量的金属导杆、小型圆轴类零件，在小型输送线的护栏固定、设备防护栏的圆管安装工位也能适用。
