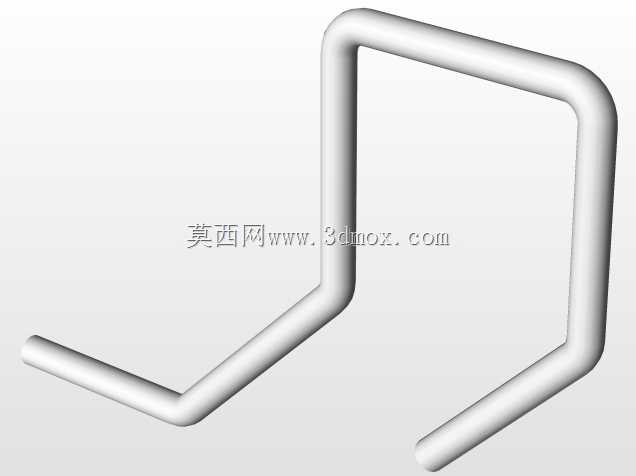

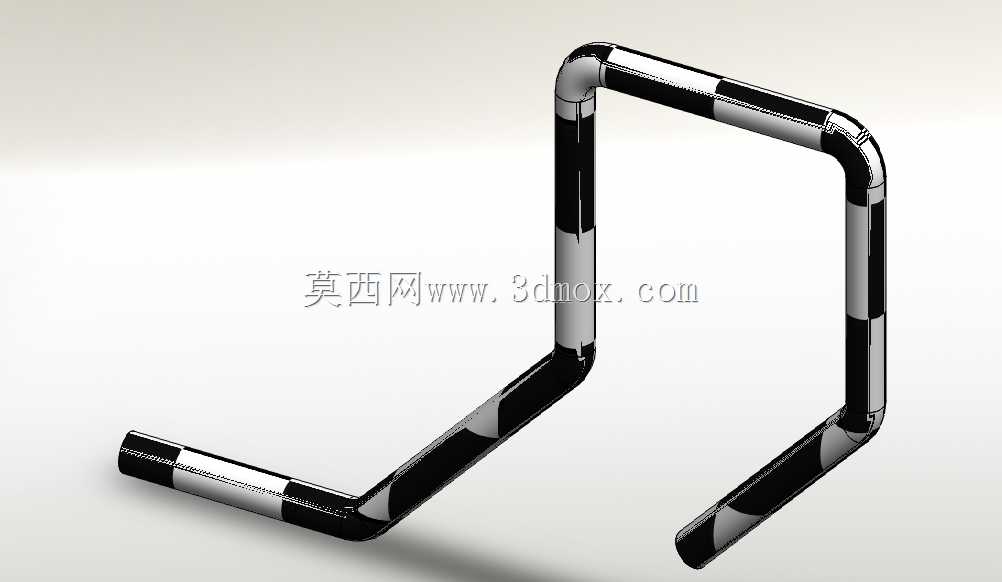

多段弯折金属管路结构设计

这类多段弯折的金属管路，在工业现场的应用场景覆盖极广，小到小型气动设备的气路排布、液压站的油路连接，大到生产线上的冷却液输送支路、小型化工试验装置的介质导流，都能见到这类构件的身影。不同于直管段的直接对接，这类带多道弯折的管路，核心作用是在有限的设备安装空间内，绕开其他已布置的结构件、传动部件、电气线路，完成两个接口点位之间的介质连通，不需要额外增加过多的管接头来改变走向，能有效减少管路的泄漏点，提升整个管路系统的运行可靠性。

从设计思路来看，这类弯管的弯折半径是首先要确定的核心参数，弯折半径过小会导致管材外壁拉伸过度出现壁厚减薄、甚至开裂的隐患，弯折半径过大则会占用过多的安装空间，违背紧凑排布的初衷，通常会根据管材的材质、壁厚来选取适配的弯折半径，保证弯折处的结构强度满足管路承压要求。每一段直管段的长度，都需要匹配两端接口的相对位置，在建模阶段就要提前核对安装边界：管路外壁和周边其他构件的最小安全间隙要控制在合理范围，避免设备运行过程中因为振动出现管路和其他部件的摩擦磨损，同时还要预留出管路两端安装紧固件、密封件的操作空间，不能出现管路就位后没有扳手操作空间的问题。

从功能特性上看，这类一体弯折成型的管路，相比多段直管加接头拼接的结构，流道内部更顺滑，介质在弯折处的压力损失更小，不会因为接头处的台阶结构造成流阻陡增，也不容易在接头位置残留介质杂质，对于输送洁净度要求较高的介质、或者有一定压力的流体时，稳定性更优。建模过程中需要注意每道弯折处的中心线过渡平滑，不能出现锐角拐点，否则后续做管路流体仿真或者结构应力分析时，会在拐点位置出现不符合实际的应力集中或者流场畸变结果，同时要还原管材的实际壁厚，不能只做曲面壳体忽略壁厚参数，否则后续出工程图、做干涉检查时会出现尺寸偏差，导致实际加工出来的管路无法顺利安装。

在实际选型使用时，还要结合管路的输送介质特性匹配对应的表面处理工艺，输送普通压缩空气的管路做常规防锈处理即可，输送有腐蚀性介质的管路则需要做对应的防腐镀层或者选用适配的耐腐蚀管材，弯折处的椭圆度也要控制在标准允许范围内，避免后续和接头装配时出现密封不严的问题。
