Jabiru2.2航空发动机发电机结构设计

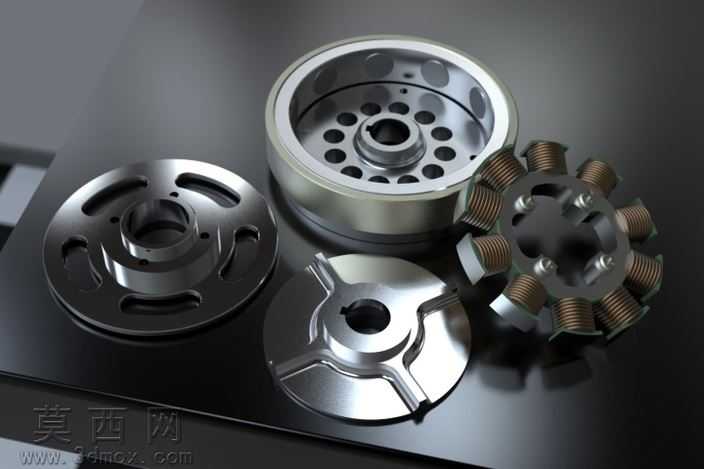

本作品为适配Jabiru 2.2型航空发动机的发电机三维设计模型，建模过程严格参照航空类机载发电机的实际工程尺寸与装配逻辑完成，整体采用自底向上的建模思路，先拆分完成各个独立零件的参数化建模，再通过同轴约束、端面贴合约束、键槽定位约束完成整体装配，确保各部件的配合公差符合航空零部件的设计规范。模型完整还原了该型发电机的核心结构，包含带散热孔的转子壳体、多组定位安装盘片、星型排布的励磁绕组组件等核心零件，其中转子壳体部分通过阵列特征完成周向均布的散热通孔设计，既保证了转子的轻量化要求，又能满足高转速工况下的通风散热需求；各金属盘片零件分别还原了定位卡槽、中心轴孔、减重槽等细节结构，精准复刻了零件的安装定位逻辑；绕组组件部分通过螺旋扫描特征模拟铜质线圈的缠绕形态，搭配星形的铁芯支架结构，清晰展现了发电机励磁部分的排布方式。材质与渲染环节，针对不同零件的实际材质属性做了区分设置，金属结构件采用抛光钢材材质，调整金属粗糙度、反射强度参数还原航空金属构件的精密金属光泽，线圈部分采用紫铜材质搭配绝缘漆的半哑光质感，渲染阶段采用影棚级柔光布光，通过多角度光源突出零件的边缘轮廓与金属反光特性，搭配深色哑光背景凸显构件的精密工业质感，最终渲染效果清晰展现了各部件的形态特征与装配关系。设计过程中充分考虑了航空发电机的工况需求，在结构设计上兼顾了高转速下的结构强度与机载场景的轻量化要求，所有安装接口的尺寸均匹配Jabiru 2.2发动机的对应安装位，可直接用于航空发动机配套系统的结构验证、教学演示以及相关零部件的设计参考，完整展现了小型航空交流发电机的典型结构特征与设计逻辑。
