滴灌系统用内嵌限流过渡连接件

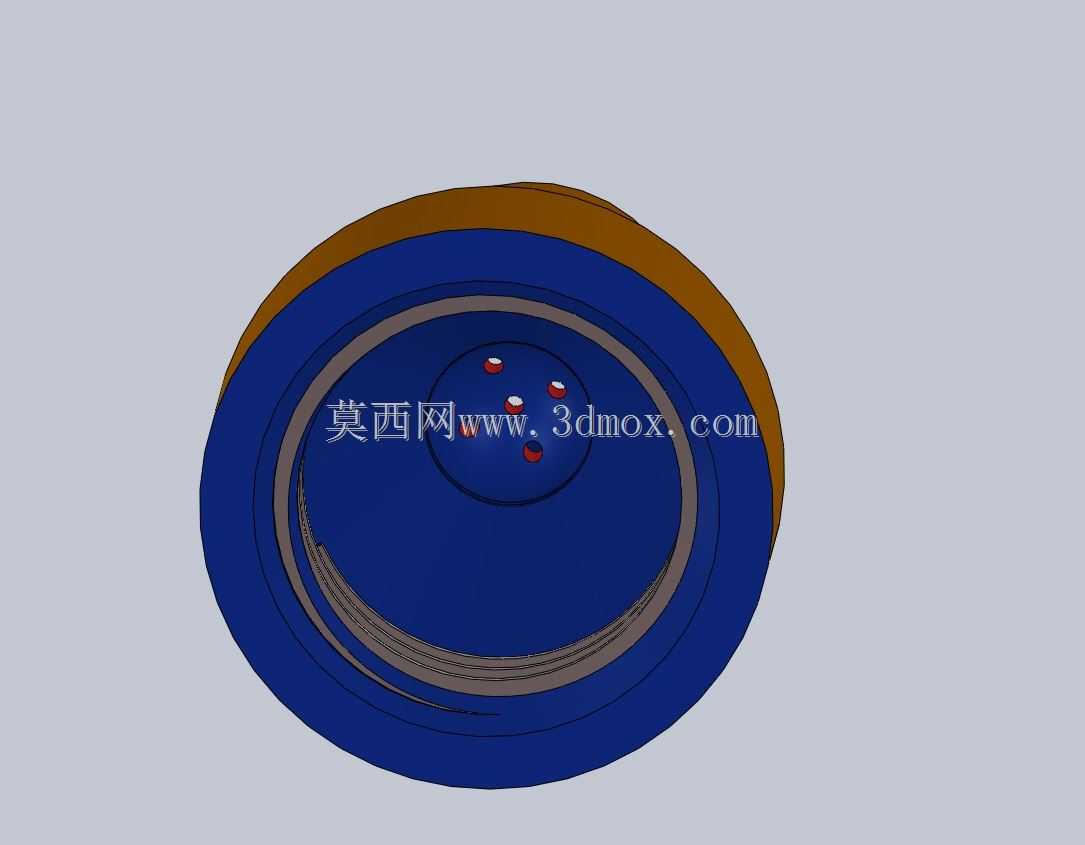

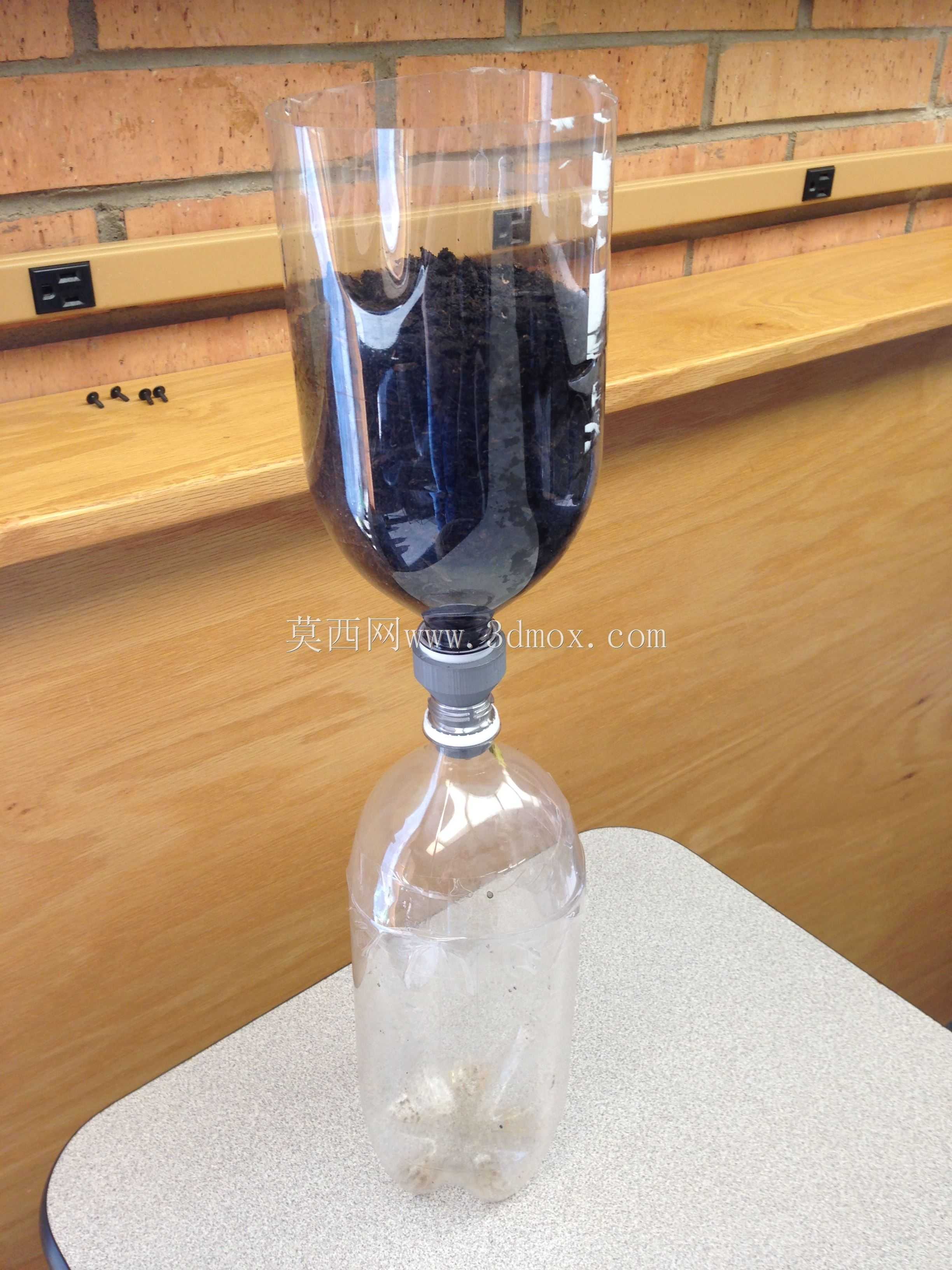

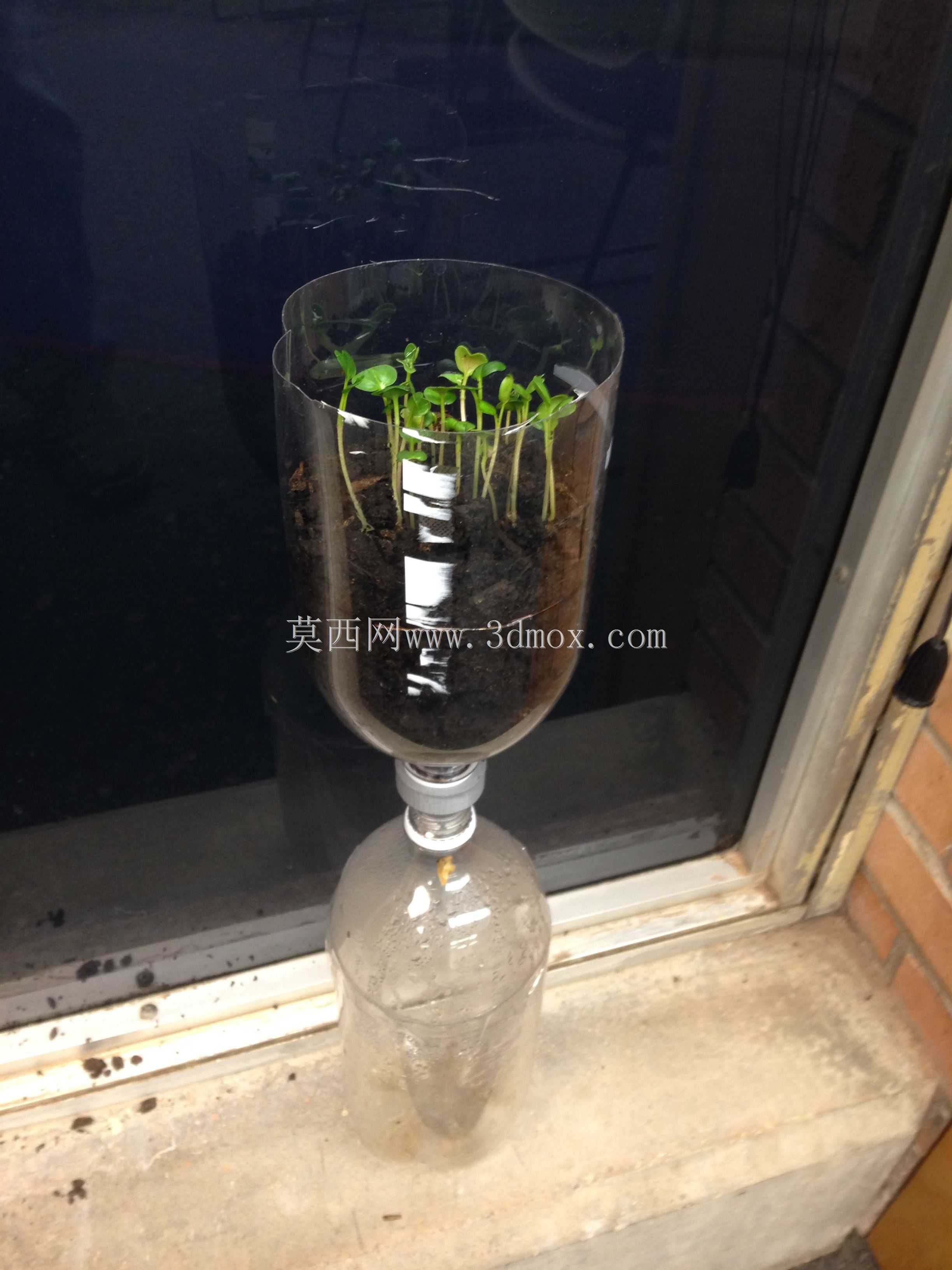

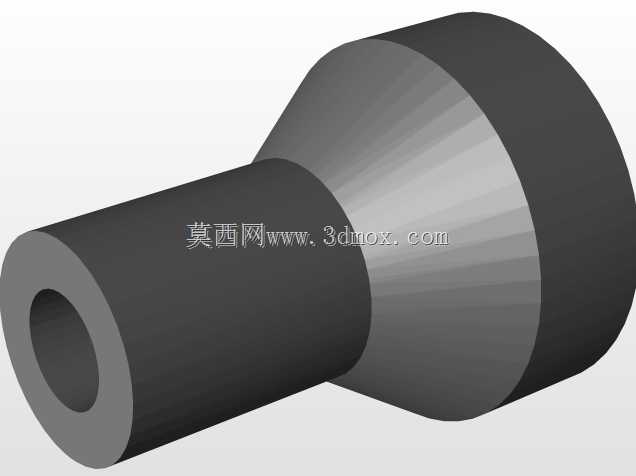

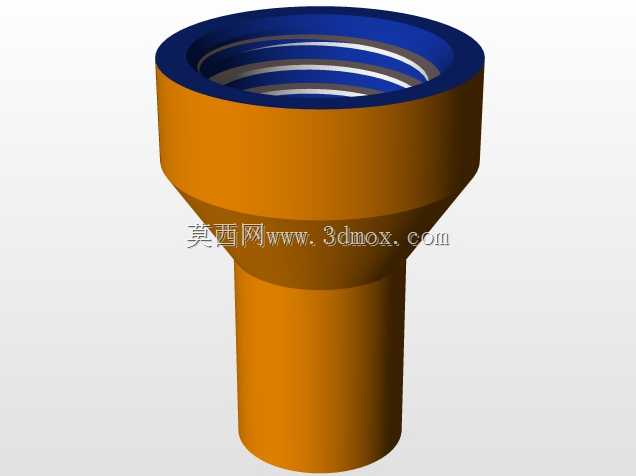

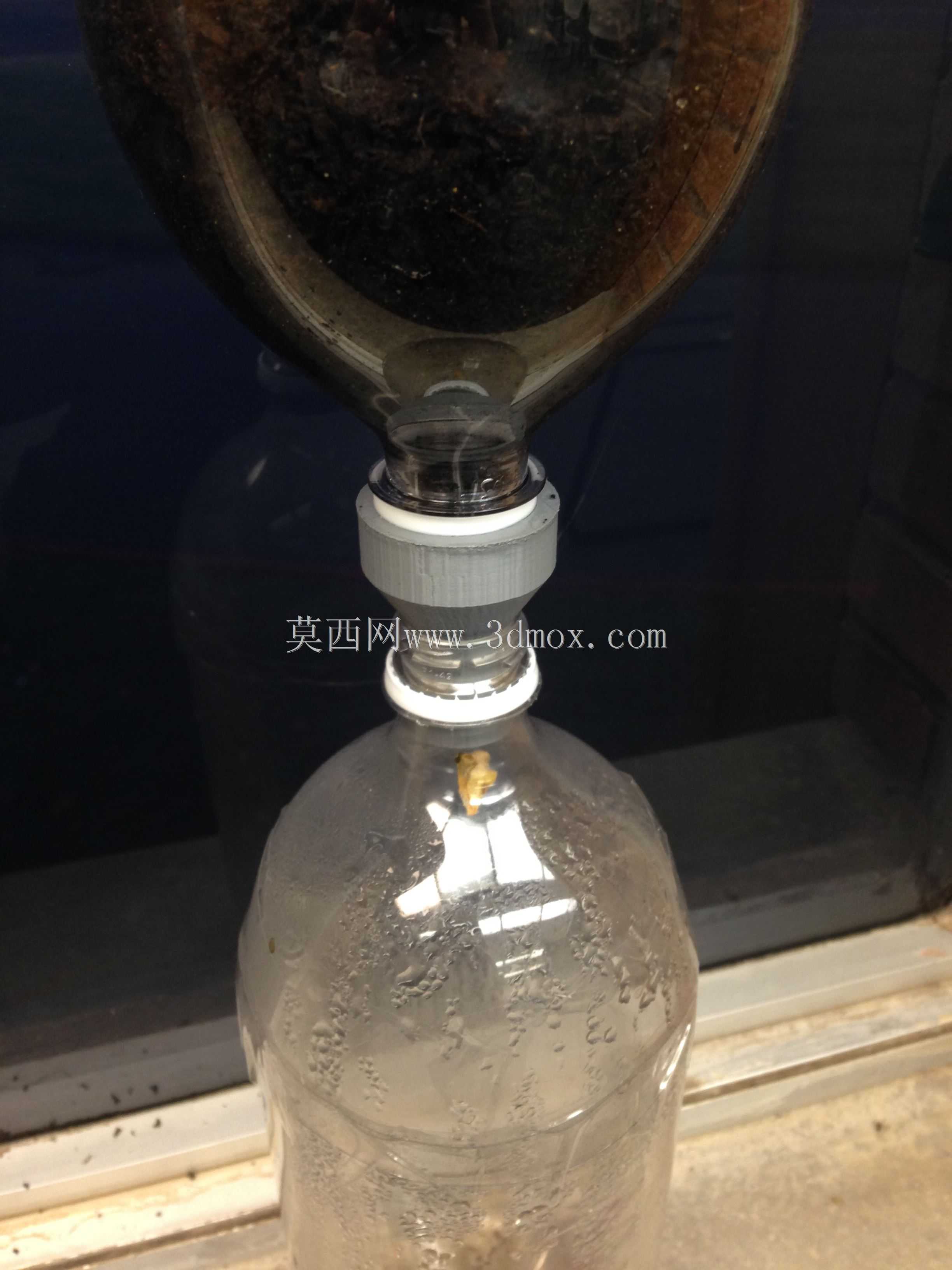

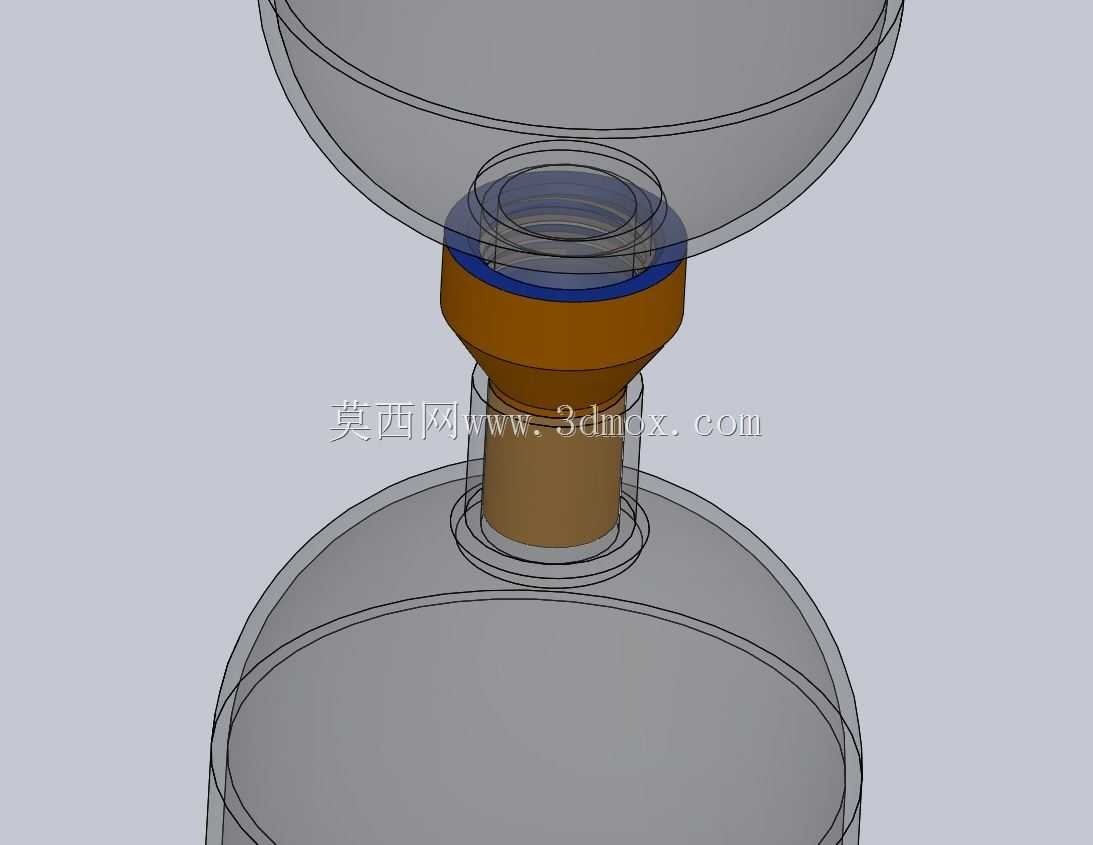

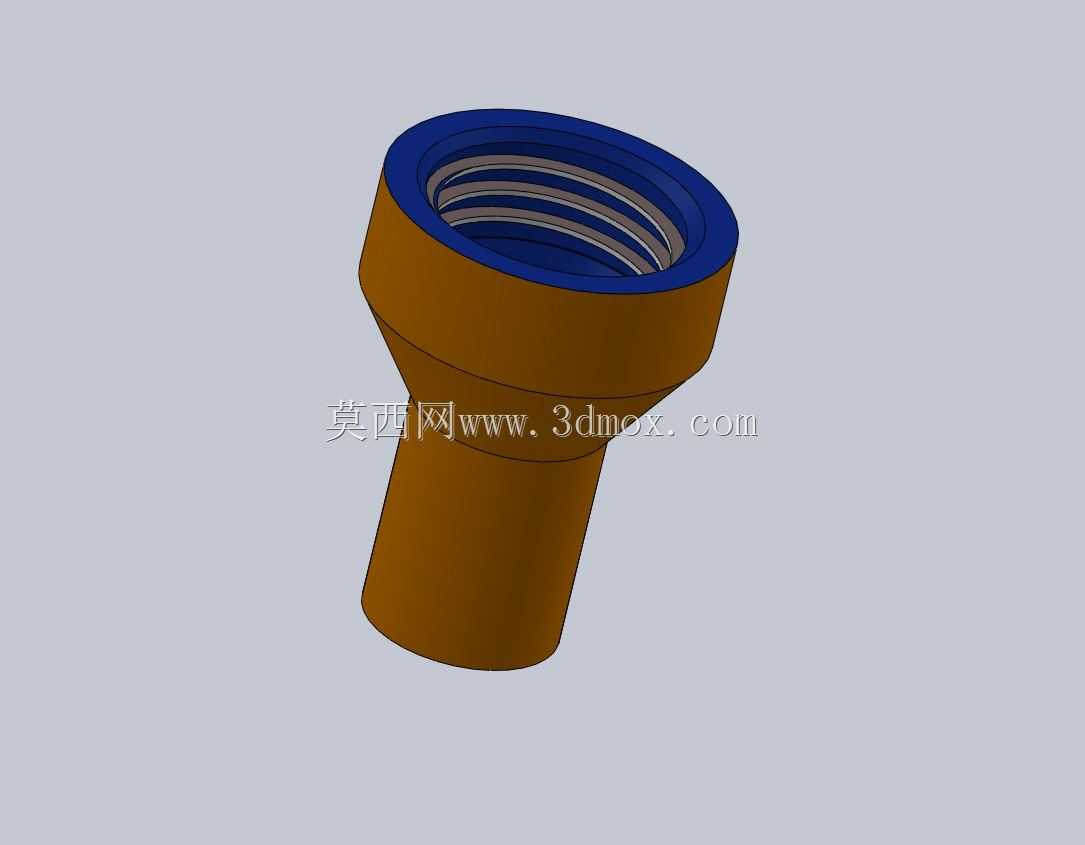

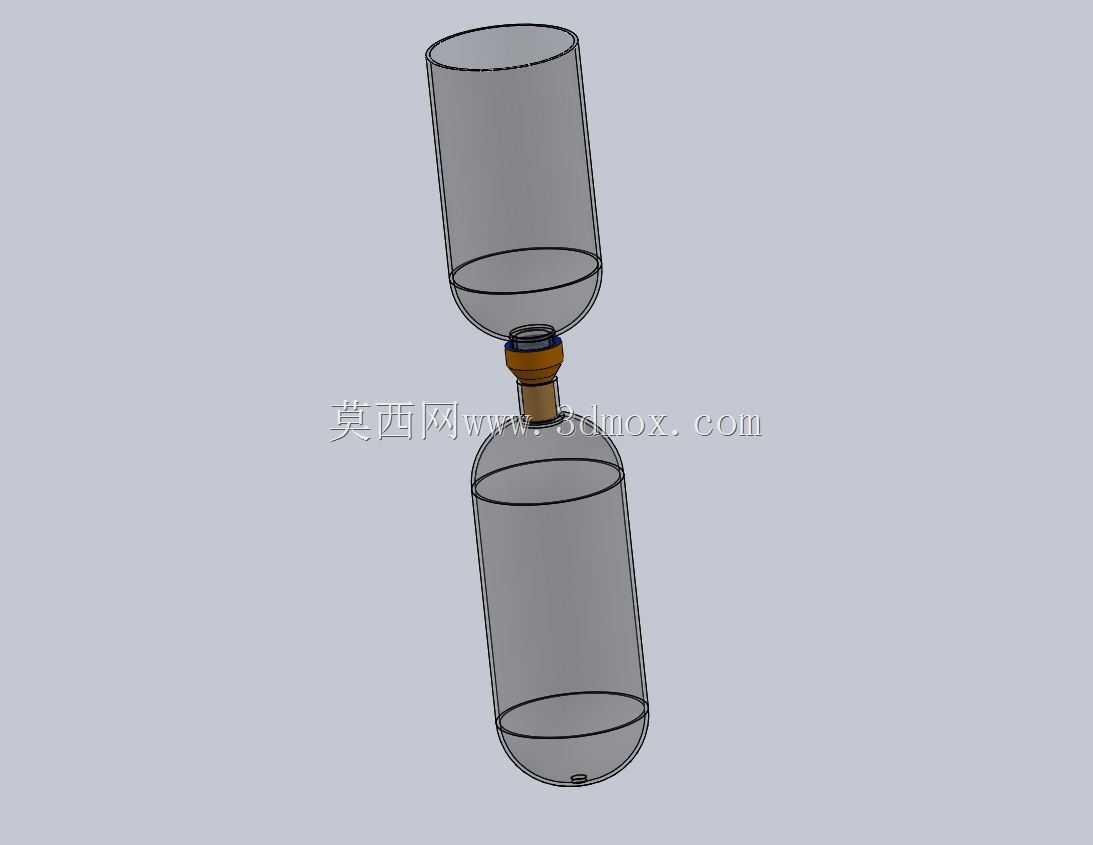

在设施农业滴灌系统的实际布设场景中，不同储水容器间的管路衔接一直是容易出现渗漏、流道突变的薄弱环节，这款被动滴注连接件正是针对2升规格储水瓶的串接需求做的结构优化，区别于常规外接式接头的设计逻辑，它采用滑入式内嵌安装结构，安装时直接将接头整体滑入满水瓶与空水瓶的对接端口内部，不需要额外的外卡箍或者螺纹旋合结构，能让两个容器的对接端面过渡更加顺畅，避免外接接头突出管路造成的磕碰、剐蹭问题，也减少了管路外部的凸起积灰、挂扯田间地膜的情况。从功能结构上看，接头内部设置了一组小尺寸过流孔洞，这些孔洞的通流截面经过测算，只允许水体以稳定的低速通过，能够阻挡储水瓶内可能存在的土壤颗粒、杂质进入下游管路，同时在重力滴灌的工况下，能将上部满水瓶内的水体缓慢、匀速地导入下部空水瓶区域，避免大流量快速注水造成的水体冲刷，让上层种植区域的土壤始终保持在接头上部，不会因为水流下渗过快造成土壤流失、根系裸露的问题。设计过程中重点考量了安装边界的适配性，接头的外圈环形结构做了分层的台阶设计，外层的棕色环形圈为密封贴合层，尺寸与常规2升水瓶的瓶口内径做过盈匹配，安装后能紧密贴合瓶壁，不需要额外加装密封胶圈就能实现静密封，避免衔接处出现渗水漏液；中间的多层环形槽为定位结构，滑入安装时卡到瓶口端面位置即可到位，不需要反复调整插入深度，现场安装效率比常规外接接头提升近四成。内层的蓝色主体结构为流道承载部分，中心区域的限流小孔均匀分布在中心凸台位置，凸台略高于接头内部的底平面，即使有少量沉降的土壤颗粒落在接头底部，也不会直接堵塞限流孔，能延长日常维护的周期，减少田间运维的频次。这类接头主要应用在家庭园艺、小型设施农业的重力滴灌场景中，不需要额外的动力加压，依靠水体自身重力就能实现稳定的滴注供水，整体结构没有活动部件，长期埋入或者置于瓶组内部也不会出现结构失效的问题，适配常规的PE材质储水瓶，不需要对现有瓶体做二次打孔或者结构改造，直接替换原有衔接件就能完成系统升级，在小规模种植、阳台园艺的滴灌系统改造中实用性较强。
