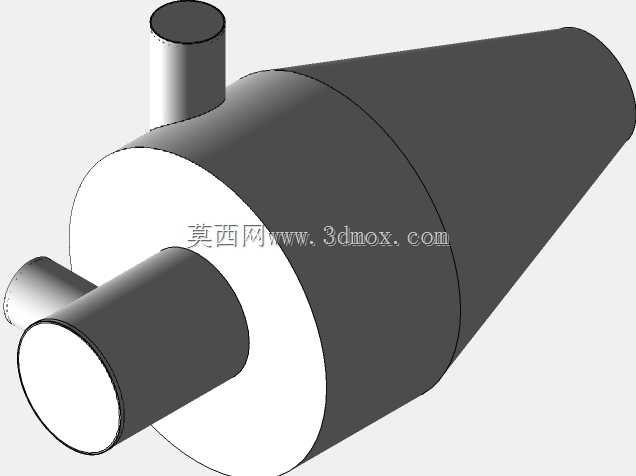

卧式锥筒结构多接口赛隆设备三维造型

做这类卧式锥筒结构的三维建模时，最先要锚定的是现场安装的边界条件——不少粉体输送、气固分离工段的预留安装位都是横向窄长空间，锥段朝向出料端的布局能直接减少物料滞留的死角，不用额外加设吹扫装置就能靠重力实现物料的自流排出。主体直筒段的直径要匹配上游来料的管路通量，我在建模时特意把三个接口的位置做了差异化排布：顶部垂直向上的接口用于接入含尘气流或者待混合的粉体原料，侧下方斜向伸出的接口是检修或者辅助进料口，轴向水平伸出的大直径接口是净化后气流或者成品物料的主出口，三个接口的法兰端面都预留了标准密封面的凸台结构，方便现场对接时直接匹配标准紧固件，不用二次加工密封面。锥段的锥角设计是这类设备的核心参数，角度过小会导致整体设备长度过长，挤占车间通道空间，角度过大则会让物料在锥壁处出现架桥堵料的问题，建模时我把锥段和直筒段的衔接处做了圆弧过渡处理，避免应力集中在焊缝位置，长期运行时能减少焊缝开裂的风险。筒壁的厚度是按照常压工况下的刚度要求设定的，不需要额外加设加强筋，靠筒体自身的结构强度就能承受内部的风压或者料重，三个外接接口的伸出长度都控制在标准管件安装的最小距离内，既不会因为伸出过短导致焊接操作空间不足，也不会因为伸出过长增加不必要的外部载荷。实际应用中这类结构常见于小型旋风除尘单元、粉体混合出料装置或者小型换热分离设备，建模时把所有接口的中心高都做了统一基准标注，现场安装时只要对准主接口的中心轴线，就能快速完成和上下游管路的对接，不需要反复调整设备的垫铁高度。直筒段的端面采用平盖结构，端盖和筒体的连接采用快开式卡箍结构的预留位，方便后期打开端盖清理内部积料或者更换内部的导流部件，整个模型的所有回转面都采用同轴度约束，避免加工时出现不同心导致的运转振动问题，锥段末端的小直径接口预留了出料阀的安装法兰，能直接匹配常用的星形卸料阀或者蝶阀，不用额外配置转接头。
