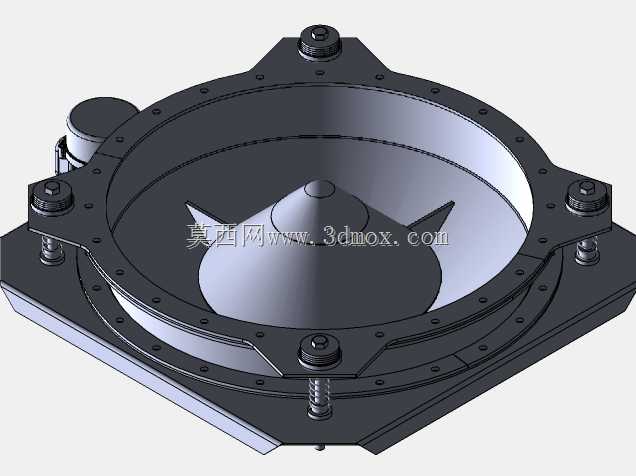

方形法兰连接粉体流量控制阀结构设计

这款阀类结构主要面向粉体物料输送工况设计，常见应用在粮食加工、建材粉体生产、化工粉料仓储的出料管路环节，安装在料仓底部与输送管道的衔接位置，用来控制粉体物料的通断与出料流量大小，避免粉料出料时出现冲料、架桥或者流量不均的问题。从结构布局来看，整体采用方形安装法兰作为主体承载边界，四个角点布置带锁紧调节的螺栓组件，既可以实现与上下对接法兰的紧密压合，也能通过螺栓的进给量调整密封面的压紧程度，适配不同厚度的密封垫片，抵消安装面的平面度误差。阀腔内部设置锥形导流结构，这个设计的核心作用是在粉料下落过程中打散结拱的物料，让粉料沿着锥面均匀向四周分散进入阀口，避免局部物料堆积造成的出料偏载，同时减少粉料对阀腔内壁的直接冲刷，延长腔体的耐磨寿命。侧边集成的驱动单元可以带动内部截料构件做回转动作，实现阀口开度的无级调节，操作人员可以根据后端输送设备的处理能力调整开口大小，匹配整条产线的物料输送节拍。设计过程中优先考虑了安装维护的便捷性，法兰连接孔采用标准化的孔位布局，能够直接适配现有常规方形管路的安装尺寸，不需要额外制作过渡转接件；周边的紧固件全部采用外露式布置，日常检修更换密封件时，不需要将整个阀体从管路上完全拆除，仅需松开对应位置的锁紧螺栓即可拆开阀腔完成维护。密封结构采用多层贴合设计，活动构件与腔体之间的密封件预留了压缩余量，在粉体颗粒细度达到200目的工况下也能有效避免粉料泄漏，不会因为长期运行出现粉料卡滞活动构件的问题。整体结构的受力路径经过优化，物料下落的冲击力直接通过锥形导流件传递到下方法兰基座，不会直接作用在活动截料构件上，降低驱动单元的负载，同时减少阀板的磨损速度。安装时需要注意保证阀体上下法兰的同轴度，对角均匀拧紧连接螺栓，避免单侧受力过大造成密封面翘曲，日常运行中可以定期检查角部调节螺栓的预紧力，根据密封面的磨损情况适当调整压紧量，保证设备长期稳定运行。
