木质四杆机构演示教具结构设计

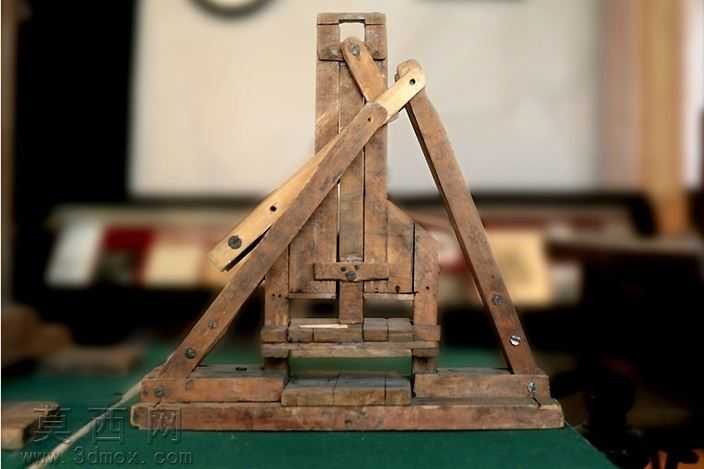

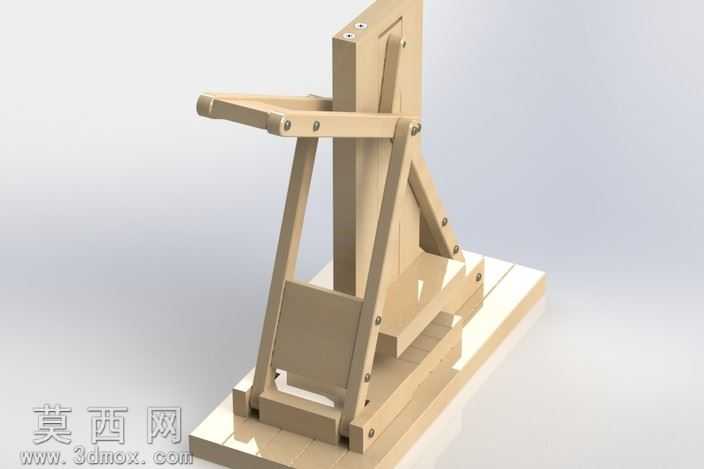

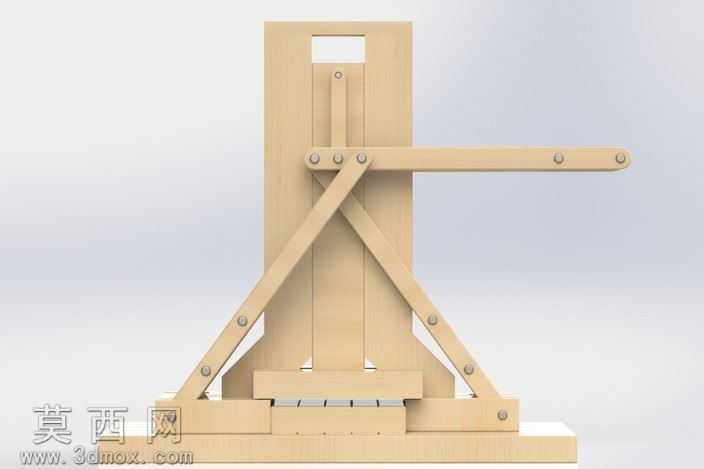

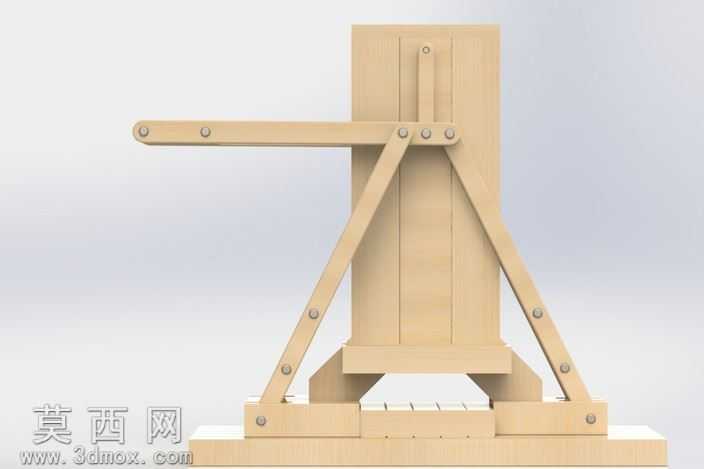

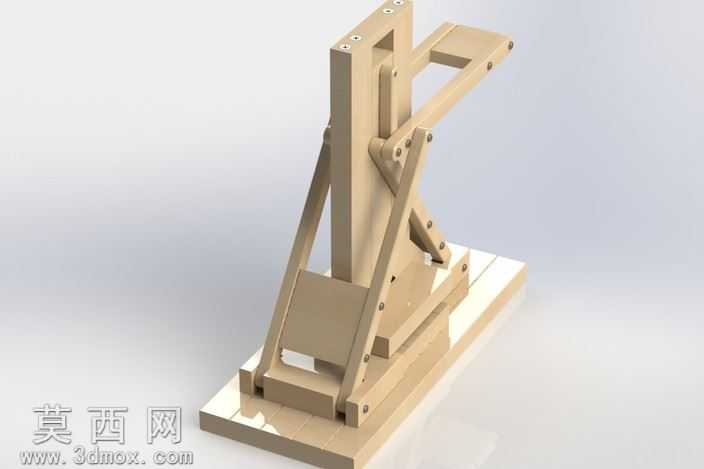

本作品为用于演示四杆机构运动原理的木质教具三维模型，建模阶段采用SolidWorks完成全参数化零件搭建，首先拆分出底座、竖直立柱、斜向支撑臂、横向传动杆、铰接销轴等独立零件，每个零件均按照实际木质教具的加工尺寸设定参数，对板材的厚度、铰接孔的孔径与孔位公差、杆件的长度比例都做了精准约束，确保装配后机构运动无干涉。材质渲染阶段选用浅原木色哑光木质材质，还原实木教具的自然纹理与温润质感，对铰接位置的金属销轴做了金属光泽处理，区分不同构件的材质属性，渲染时采用柔和的漫反射光照，清晰展现各杆件的连接关系与空间结构，避免阴影过深遮挡机构细节。结构设计上采用经典的铰链四杆机构构型，以厚重的矩形木质底座作为固定机架，保证机构演示时的稳定性，竖直立柱固定在底座上作为固定构件，两根活动杆件通过销轴分别与立柱、传动臂铰接，形成完整的低副运动链，手动拨动横向杆件即可演示四杆机构的往复摆动过程，直观展现连杆机构的运动转换特性。设计思路围绕机械原理教学演示需求展开，摒弃复杂的装饰结构，所有构件均采用平直的木质板材切割成型，降低实际加工的难度，杆件之间的铰接位置预留合理的装配间隙，既保证运动顺畅无卡滞，又不会出现过大的旷量影响演示精度，斜向设置的支撑臂用于强化立柱与底座的连接强度，避免多次操作后立柱出现松动歪斜，整体结构简洁明了，能够让观察者快速识别四杆机构的固定件、主动件、从动件与连杆组成，清晰理解平面连杆机构的运动逻辑，可作为机械原理入门教学的演示示例，帮助初学者快速掌握四杆机构的基本构成与运动特点。
