钓鱼用有线服务工具印像块结构设计

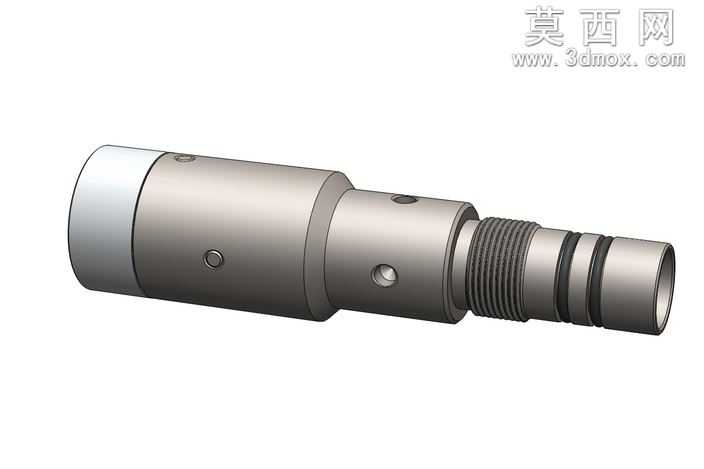

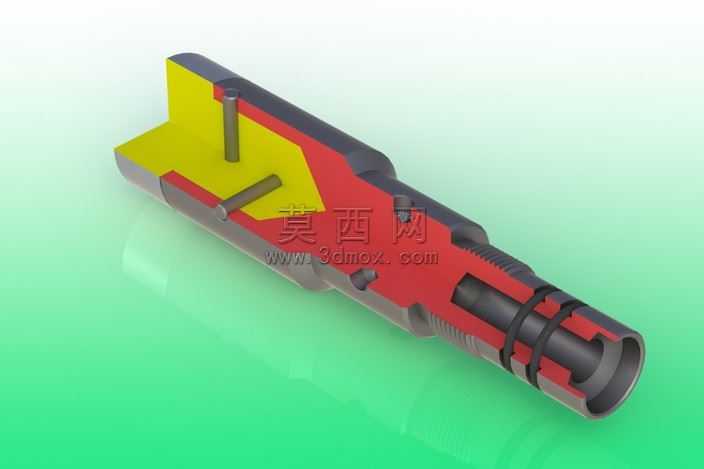

本作品为垂钓场景使用的有线服务工具印像块三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先通过旋转凸台命令生成主体圆柱基体，精准控制两端不同直径的轴段尺寸，其中一端加工有外螺纹结构用于配套钓具的旋接装配，另一端做圆角钝化处理避免使用过程中划伤钓线或使用者手部。模型表面的径向通孔采用拉伸切除命令完成，孔位沿圆周方向均匀分布，用于穿设钓线或固定配套的调节销钉，孔口处做0.2mm的倒角处理，去除加工毛刺的同时提升零件装配的顺滑度。中部的环形密封槽通过旋转切除生成，槽宽与槽深严格匹配常规O型密封圈的尺寸规格，保障工具在水下使用时的密封性能，避免水体进入工具内部影响功能。材质渲染阶段采用金属哑光钢材材质，调整表面粗糙度参数模拟经过发黑处理的五金零件质感，螺纹段单独赋予略浅的金属色泽区分加工面与非加工面，渲染时添加柔和的环境光遮蔽效果，清晰呈现零件表面的孔位、槽体与台阶结构的光影层次，还原真实机加工零件的视觉效果。设计过程中充分考虑垂钓场景的实际使用需求，整体采用同轴回转体结构保障受力均匀，各段轴径的过渡位置均设置圆角过渡避免应力集中，提升零件的抗冲击性能，外螺纹的螺距与牙型选用通用标准规格，可与多数现有垂钓配件实现互换适配，侧面的通孔位置经过反复调整，保障钓线穿设后不会出现卡线、磨线的问题，整体结构紧凑无冗余设计，在满足功能需求的前提下尽可能压缩零件体积，减少垂钓过程中的携带负担，模型的所有尺寸均经过实际垂钓场景的使用验证，可直接导出工程图用于机加工生产。
