油井作业炸药输送承载装置结构设计

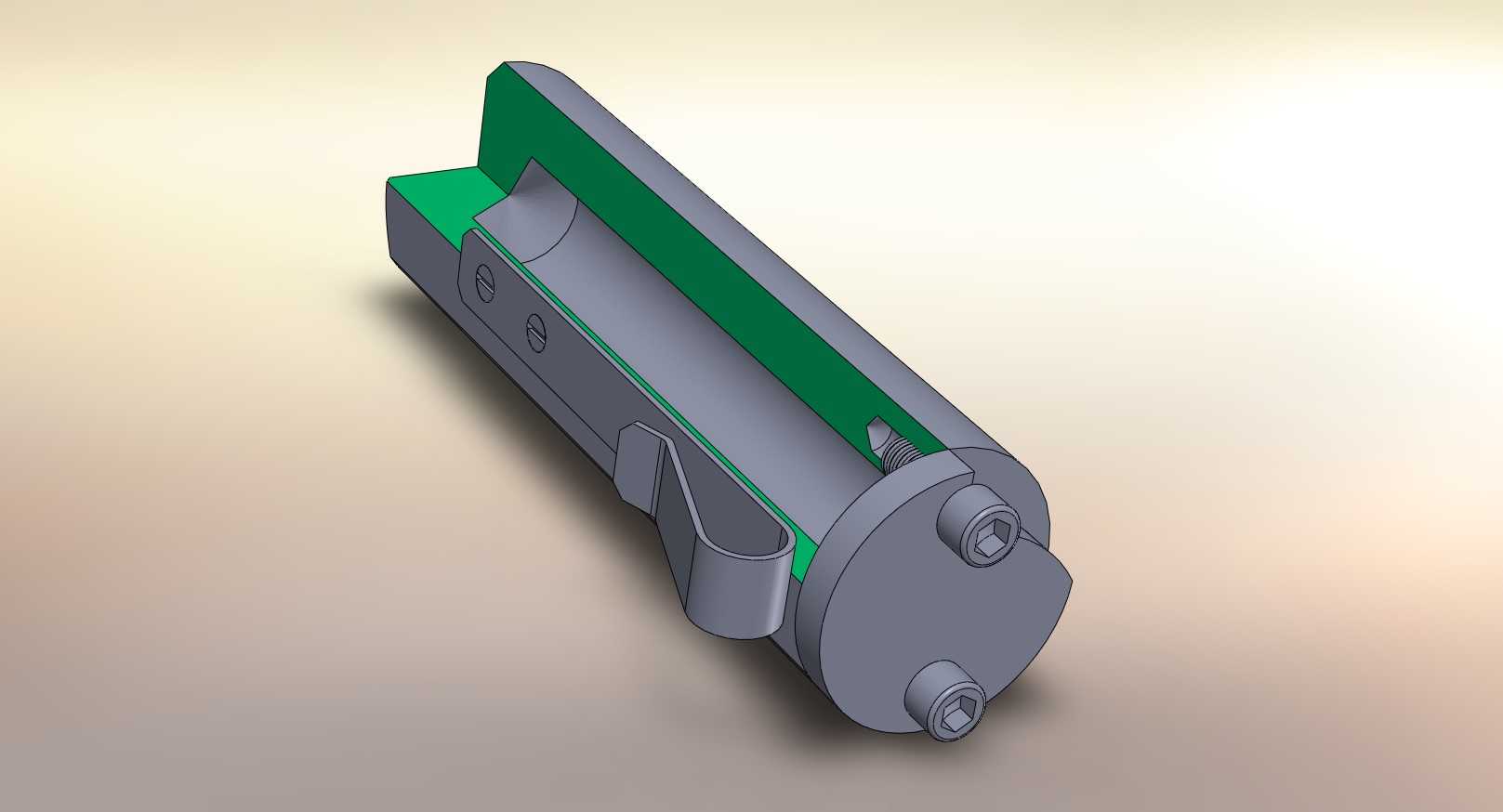

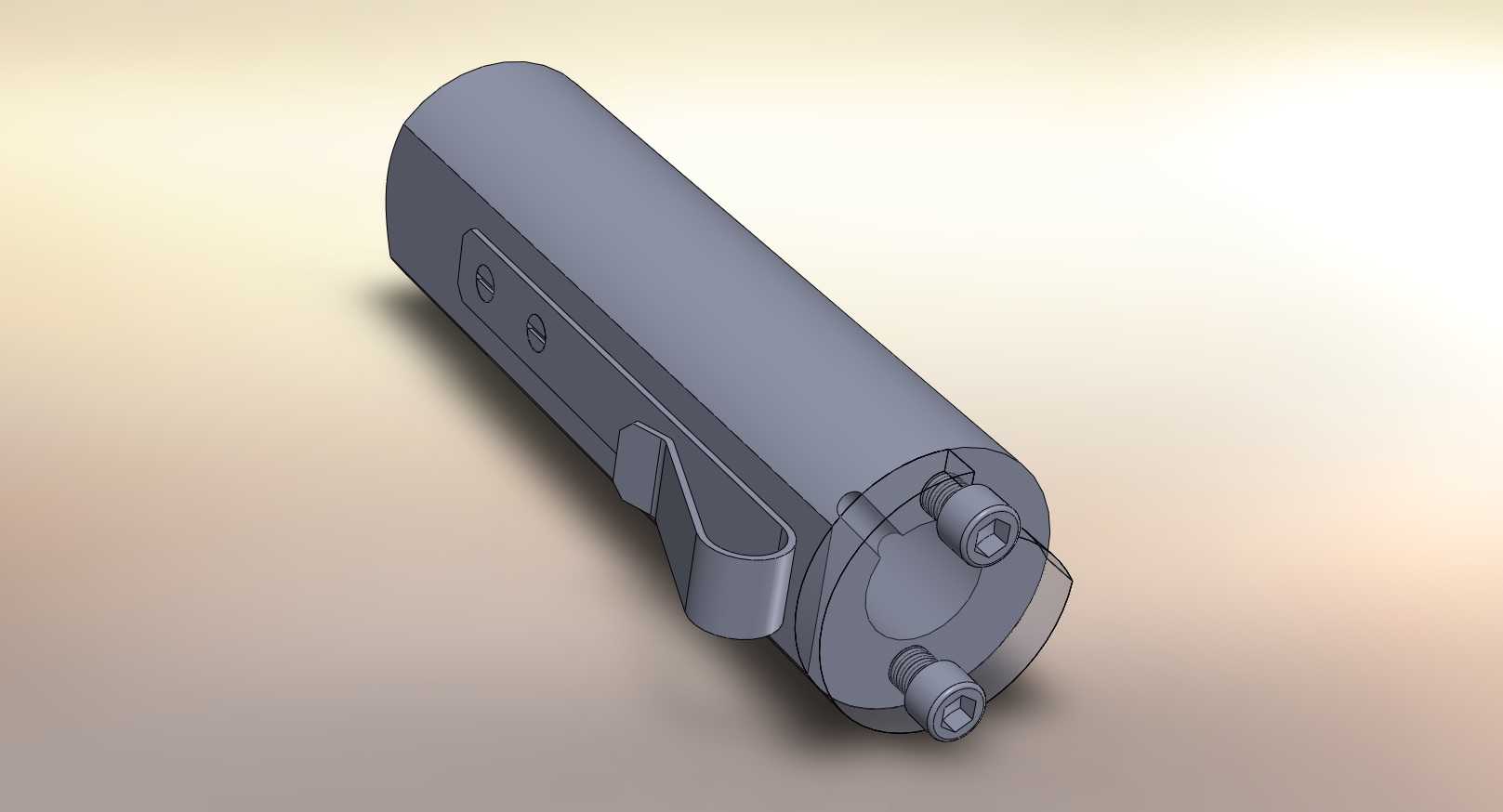

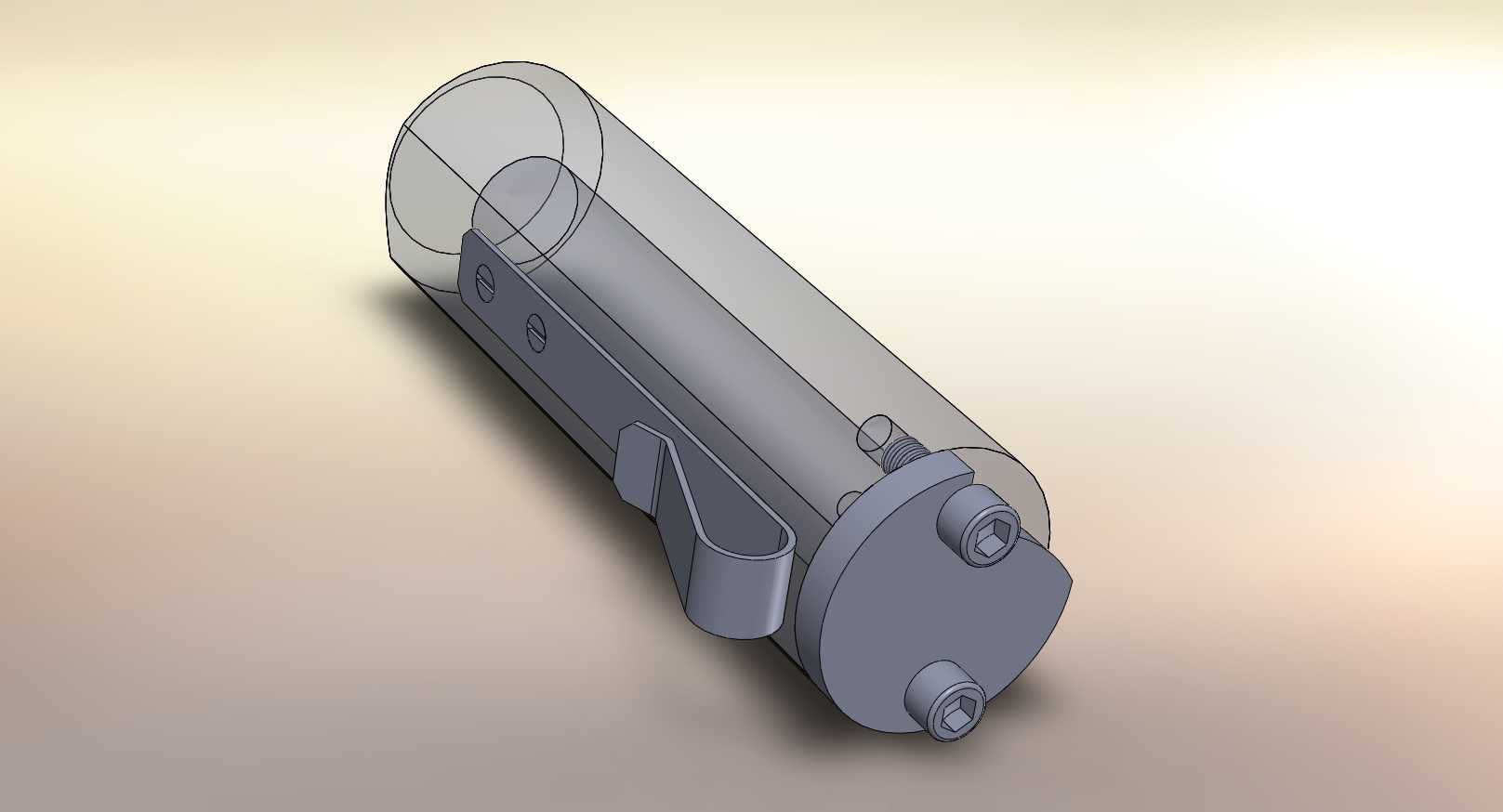

在油气田井下作业场景中，火工品的安全输送一直是作业环节里风险管控的核心节点，常规的炸药输送载体往往存在定位不稳、防护不足、对接偏差的问题，容易在井筒下放过程中出现磕碰、移位，甚至引发误触发风险，这款承载装置正是针对这类井下作业痛点完成的结构设计。装置整体采用圆柱主体构型，完全适配常规油井的套管内径边界，主体外径控制在标准井筒通径范围内，下放过程中不会出现卡滞、剐蹭套管壁的问题，主体长度根据单次炸药输送的额定载荷设计，既保证足够的装药容纳空间，也不会因为过长导致下放过程中出现弯折、偏转。主体侧面设置的长条形绿色衬层为缓冲防护结构，采用耐磨耐油的非金属材质，一方面可以避免金属主体与井筒壁直接硬接触产生磕碰火花，另一方面也能在装置倾斜时提供足够的摩擦阻力，减缓装置在井筒内的下滑速度，避免冲击起爆。装置端部采用内六角紧固件完成端盖密封，紧固件全部沉头嵌入端盖平面，没有外凸结构，防止下放过程中勾挂井筒内的残留杂物、接箍台阶。侧面设置的弹性卡扣结构为定位锁定机构，当装置下放到指定射孔作业深度后，卡扣可以自动弹开卡入套管的预设定位槽内，避免装置在炸药起爆前出现移位，保证射孔位置的精度。设计过程中优先考虑了火工品运输的安全冗余，主体腔体的壁厚经过承压校核，能够承受井下数千米深度的液柱压力，不会出现腔体变形挤压内部炸药的情况；所有金属棱边全部做了倒圆角处理，没有尖锐边角，避免搬运、下放过程中划伤作业人员或者摩擦产生火花。装置的安装对接结构采用快拆设计，上端可以直接与常规的射孔作业管柱连接，不需要额外的转换接头，现场作业时可以快速完成组装，减少井口的作业等待时间，降低火工品在井口暴露的风险。整体结构没有复杂的传动部件，全部采用纯机械结构实现承载、防护、定位功能，在井下高温高压的复杂环境下不会出现机构失效的问题，可靠性远高于带电子元件的输送载体。
