拓扑优化工业机器人夹持臂结构设计

　　在工业自动化产线的物料搬运、工件上下料、精密装配场景中，夹持臂作为连接机器人末端执行器与机械臂腕部的核心传力构件，其结构性能直接决定整套夹持系统的负载能力、运动响应速度与重复定位精度。传统等截面实体夹持臂往往存在冗余质量过大的问题，不仅会提升机械臂关节的驱动负载，还会在高速启停工况下放大惯性冲击，长期运行易引发关节磨损加剧、定位精度漂移等问题，因此在保证结构强度与刚度的前提下做轻量化设计，是这类传力构件的核心设计方向。

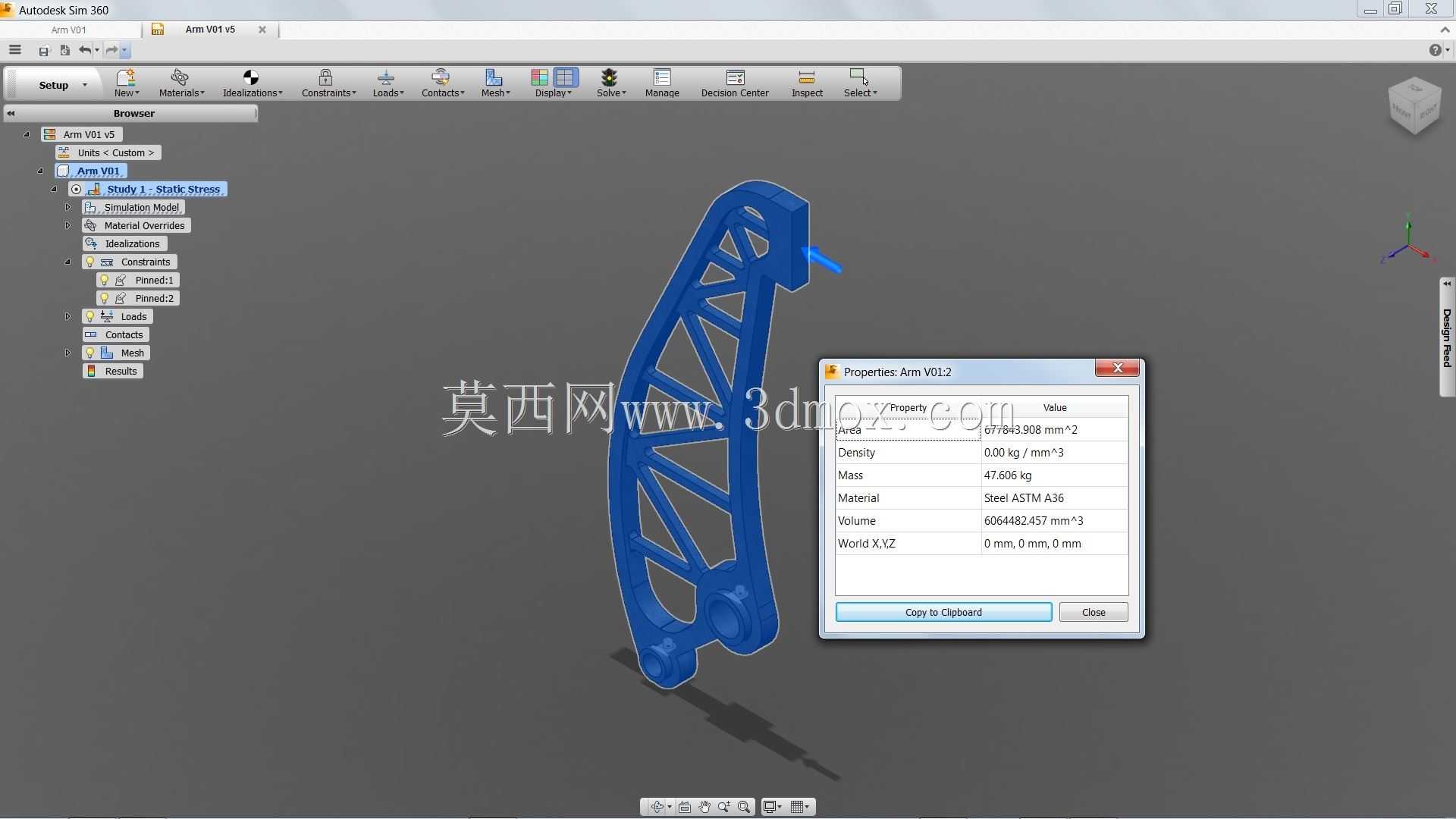

　　这款夹持臂采用拓扑优化思路完成结构构型，整体为单悬臂梁式传力结构，两端分别设置安装接口：上端为双铰点同轴安装孔，用于与机械臂腕部的摆动关节连接，孔位周边做局部加厚处理，避免铰接处出现应力集中；下端为矩形安装基座，预留螺栓安装孔位，用于适配不同规格的夹爪、吸盘等末端执行组件，安装面做平面度公差约束，保证末端执行件的装配基准统一。

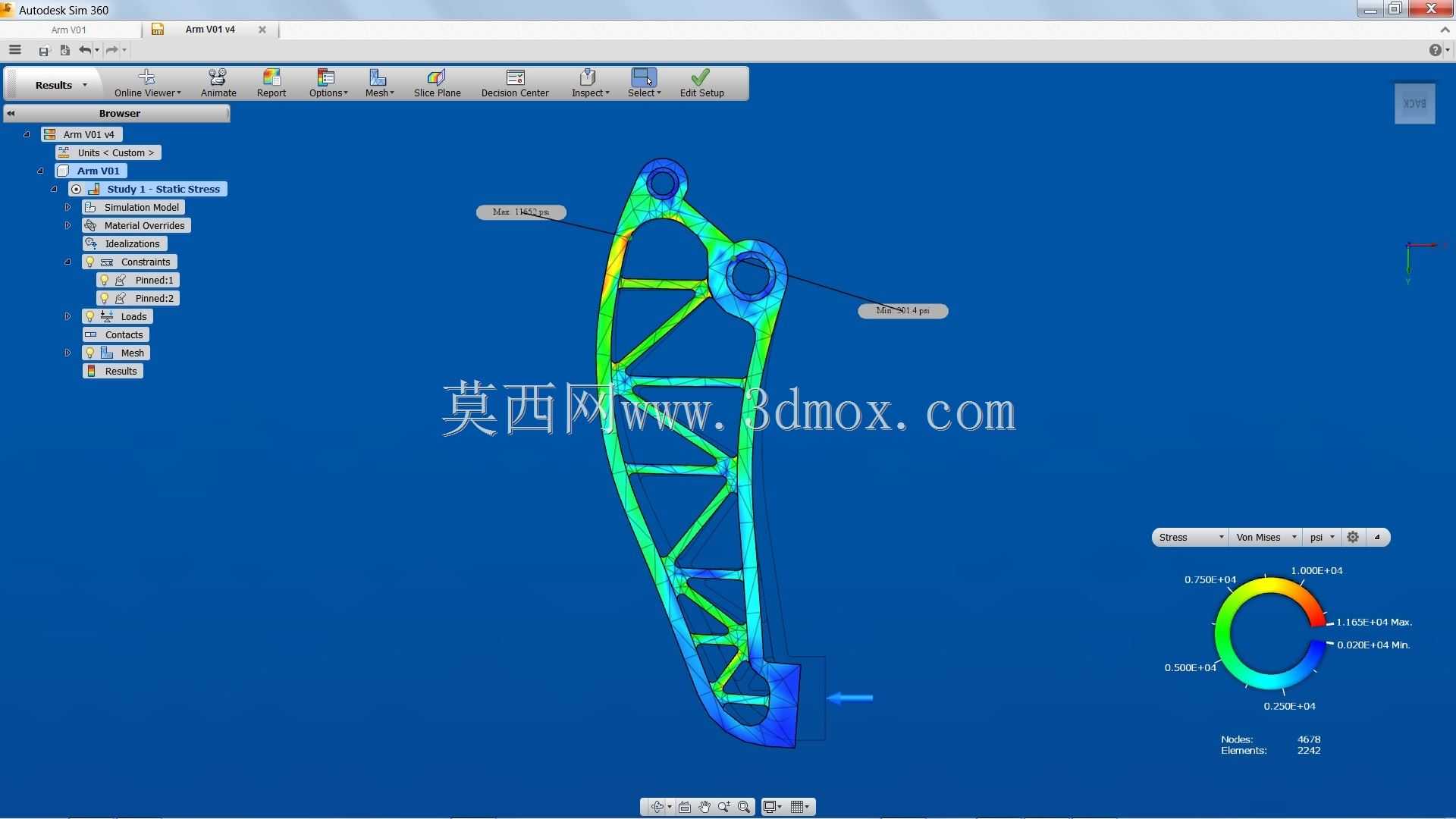

　　结构主体摒弃了传统实体梁的设计形式，采用渐变式桁架镂空构型，从上端铰接端到下端安装端，结构截面随受力弯矩的分布规律逐步变化，高应力区域保留连续传力路径，低应力区域通过镂空去除冗余材料，既保证了载荷传递的连续性，又最大程度压缩了结构自身重量。从应力分布的云图结果可以看到，结构受力后应力沿桁架主传力路径均匀扩散，没有出现明显的局部应力突变区域，铰接孔周边、下端安装基座与桁架衔接处的应力水平均控制在材料许用应力范围内，满足长期循环载荷下的疲劳强度要求。

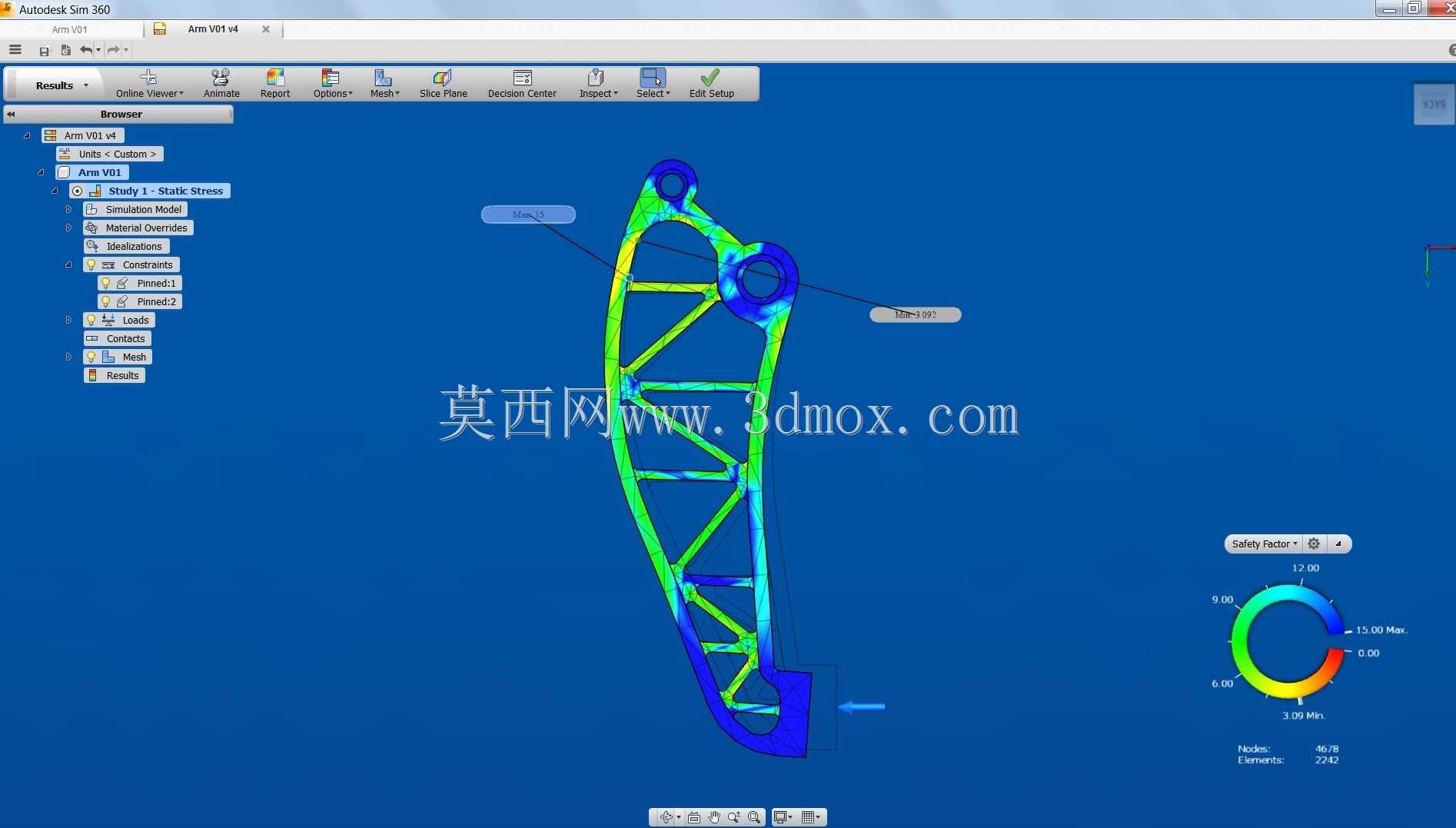

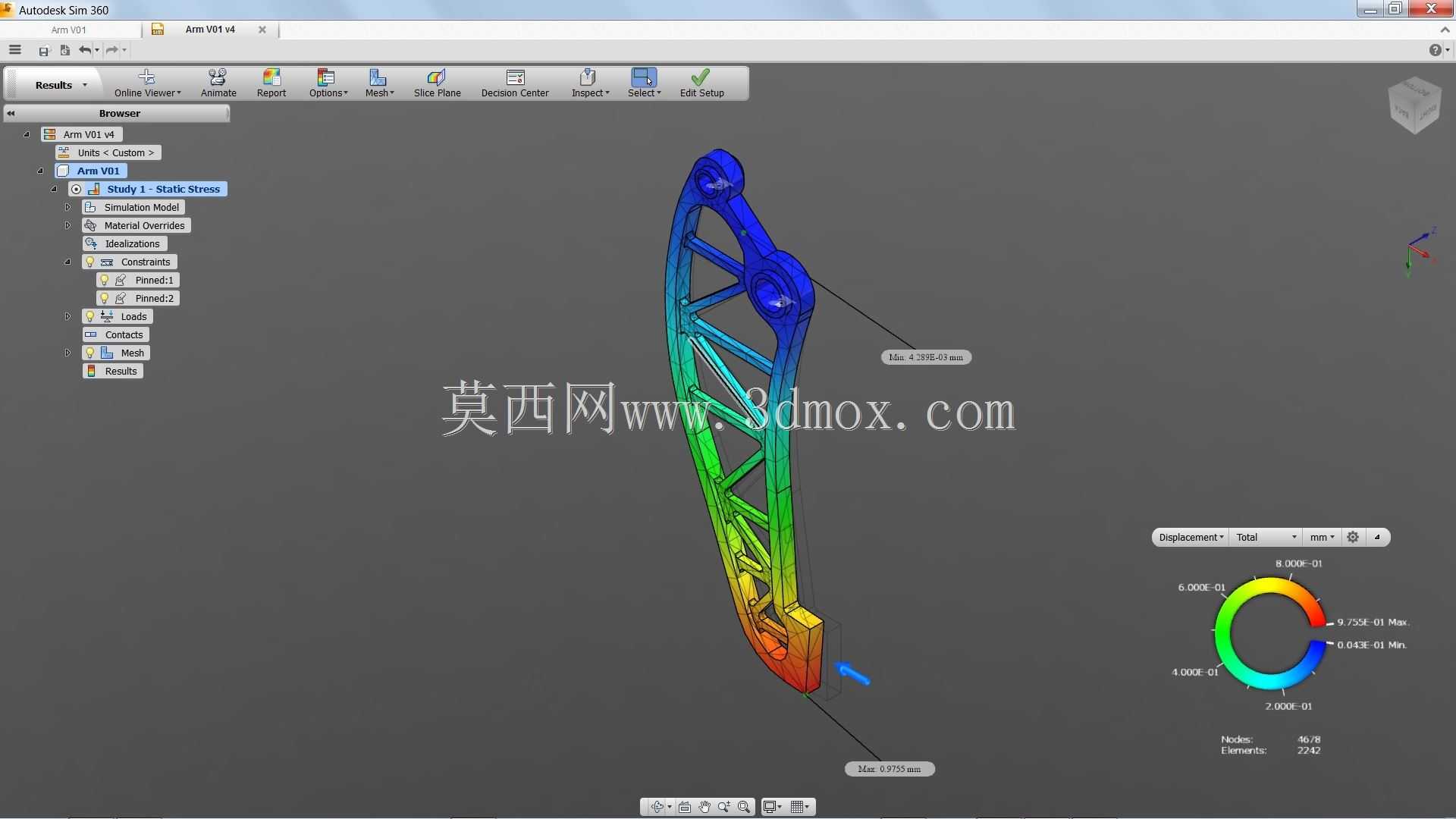

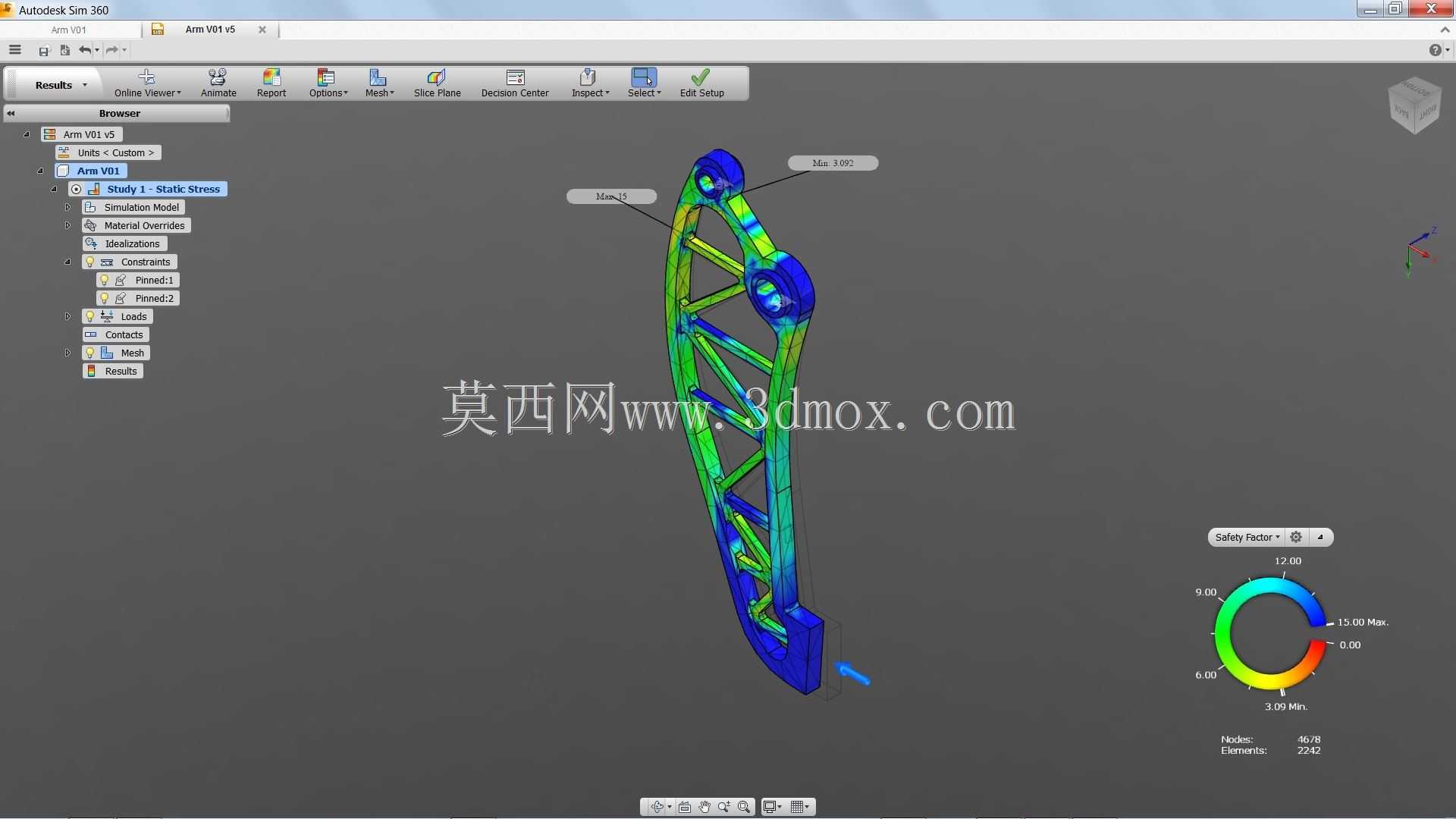

　　在刚度表现上，该结构在额定负载工况下的最大变形量出现在下端安装基座的末端位置，变形方向沿负载作用力方向，变形量处于末端执行件的允许公差范围内，不会因为结构挠度过大影响夹爪的夹持定位精度。安全系数的设定覆盖了产线常见的偏载、瞬时冲击等极端工况，预留了足够的性能冗余，避免突发载荷下出现结构失效。

　　从安装边界来看，上端双铰点的孔间距、孔径尺寸匹配主流六轴工业机器人腕部的标准安装接口，不需要额外做转接法兰即可完成装配；下端安装基座的孔位采用通用孔距设计，可以适配气动夹爪、电动夹爪、真空吸盘组等多种常用末端执行器，替换不同执行件时不需要重新加工安装面，降低产线换型的改造成本。整体结构的外轮廓做了圆角过渡处理，没有尖锐棱角，既避免了运动过程中剐蹭周边设备或操作人员，也能减少应力集中点，提升结构的抗疲劳性能。

　　在实际应用场景中，这类轻量化夹持臂尤其适合高速分拣、精密装配这类对运动节拍要求较高的工位，更低的自身重量可以让机械臂的运动加速度进一步提升，缩短单工位的作业循环时间，同时降低关节电机的输出扭矩需求，减少设备运行能耗。相比同负载等级的实体夹持臂，这种拓扑优化后的桁架结构在重量控制上有明显优势，同时结构的固有频率更高，高速运动时不容易引发共振，能进一步提升末端的运动稳定性。

　　设计过程中需要重点关注几个工程细节：一是铰接孔的配合公差需要与关节轴的公差带匹配，既要保证转动灵活，又要避免间隙过大引发的回程误差；二是桁架杆件的截面尺寸需要结合工艺性调整，避免出现过于单薄的杆件导致加工过程中变形，或者焊接/打印过程中出现成型缺陷；三是下端安装面的粗糙度需要满足装配要求，保证末端执行件安装后不会出现倾斜，影响夹持精度。另外，结构表面可以根据使用场景做阳极氧化或者喷塑处理，提升耐腐蚀性能，适配有切削液、粉尘的加工车间环境。

　　从传力路径的设计来看，这款夹持臂的主承力杆件沿弯矩作用平面布置，侧向通过辅助杆件连接形成空间桁架结构，提升侧向抗扭刚度，避免夹持偏载工件时出现侧向扭转。整个结构没有多余的装饰性特征，所有构型都服务于传力与减重的核心需求，是典型的面向性能优化的结构设计方案，既可以作为工业机器人夹持系统的定制化部件使用，也可以作为拓扑优化教学、结构轻量化设计的参考案例，为同类传力构件的设计提供构型思路。
