机器人夹持臂轻量化优化结构设计

　　在工业自动化产线的物料抓取、工件转运、精密装配场景中，夹持臂作为连接机器人末端执行器与机械臂主体的核心传力构件，其结构性能直接决定整套抓取系统的运行稳定性、负载上限与动态响应速度。常规夹持臂设计往往采用等厚实体结构，虽然能满足基础强度要求，但冗余质量会增加机械臂关节的负载惯量，不仅提升关节驱动电机的功率损耗，高速启停工况下还容易引发末端振动，降低抓取定位精度，在高速分拣、精密装配这类对动态响应要求极高的场景中，这类问题会被进一步放大。

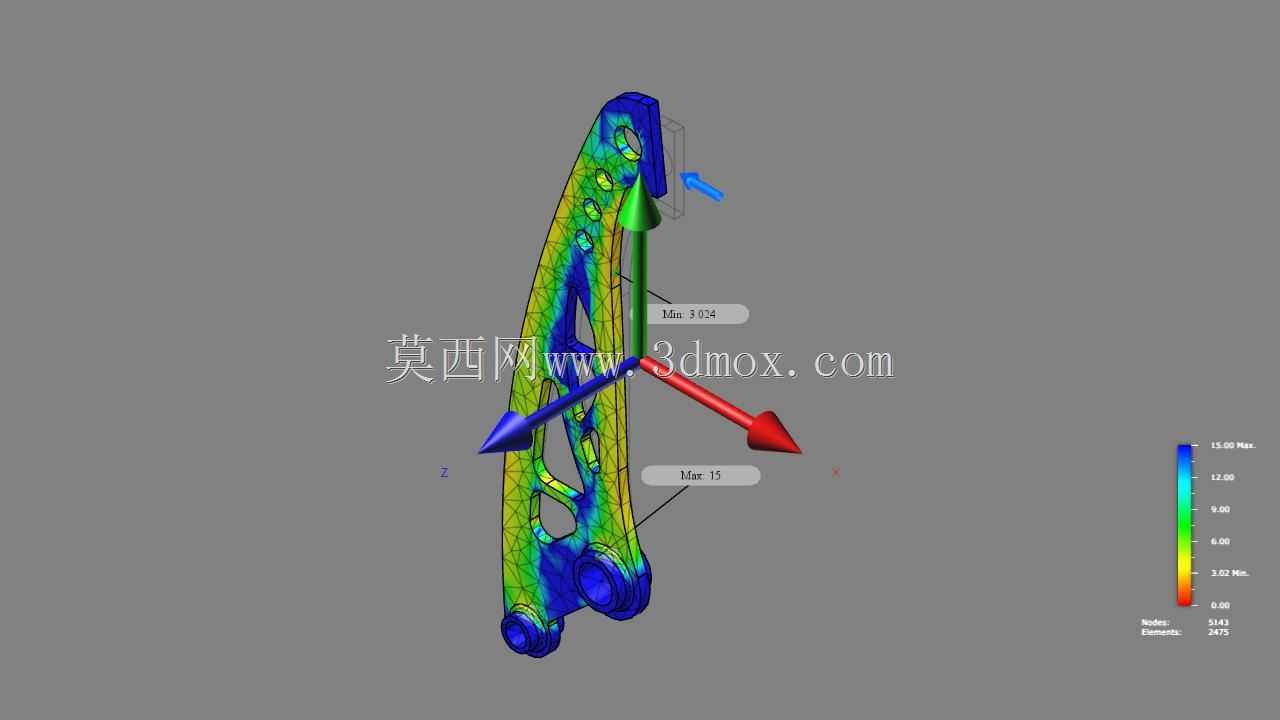

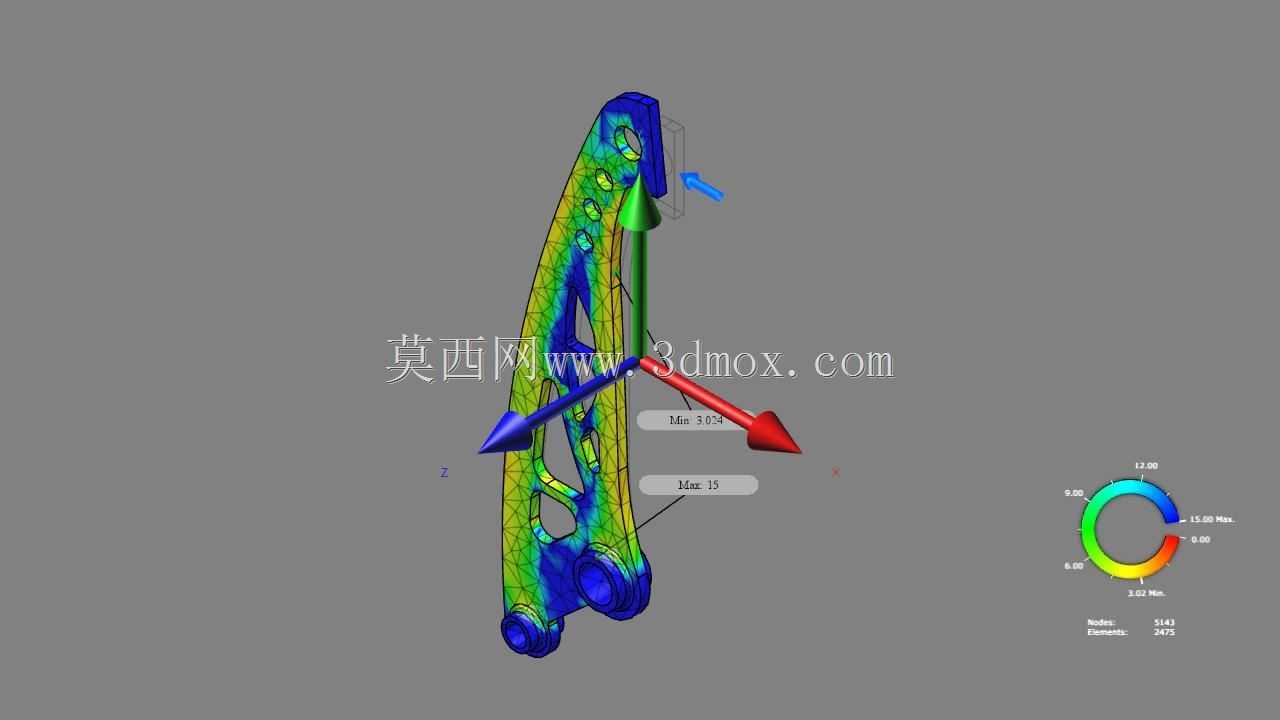

　　本次设计的夹持臂结构，从实际工况的受力边界出发做针对性优化，首先梳理夹持臂的实际受力路径：臂体上端与机械臂腕部关节的安装法兰对接，承担整个末端执行器与被抓取工件的全部载荷，下端两个铰接孔分别连接夹爪驱动组件与夹爪本体，作业过程中主要承受垂直方向的弯曲载荷、夹爪开合带来的交变拉压载荷，以及高速转运时的惯性冲击载荷。设计过程中没有采用传统的经验式加厚、加筋方案，而是先通过有限元仿真对初始实体结构做应力分布与变形量云图分析，识别出结构上的低应力冗余区域，针对这些区域做材料去除处理，在臂体非主传力路径上开设异形减重孔，同时沿着主应力的传导方向优化臂体的截面轮廓，让材料更多集中在应力水平较高的传力路径上，避免材料的无效堆砌。

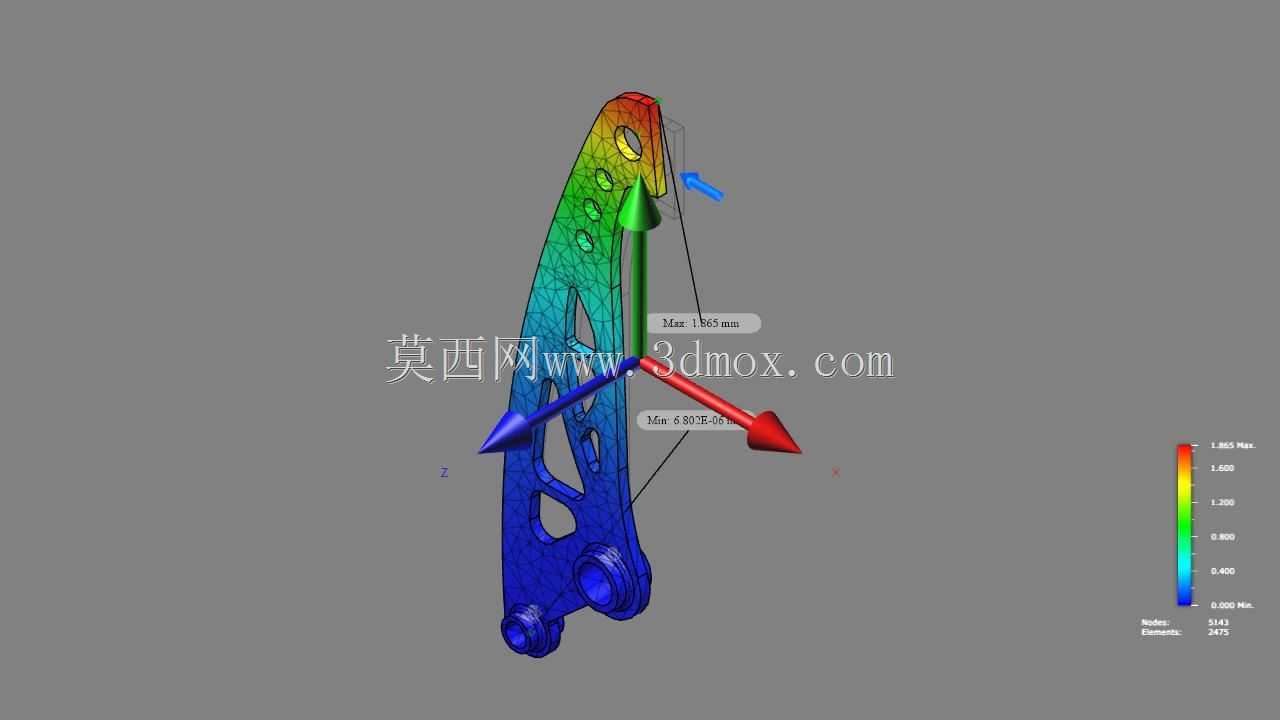

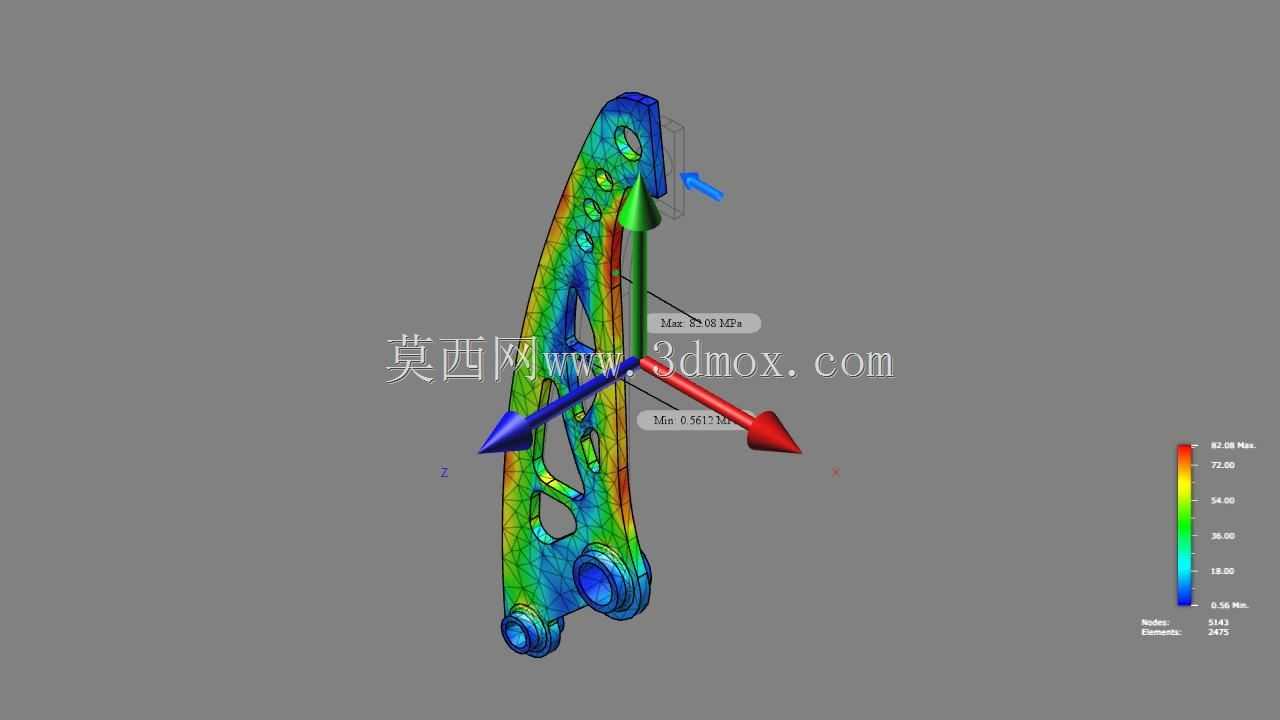

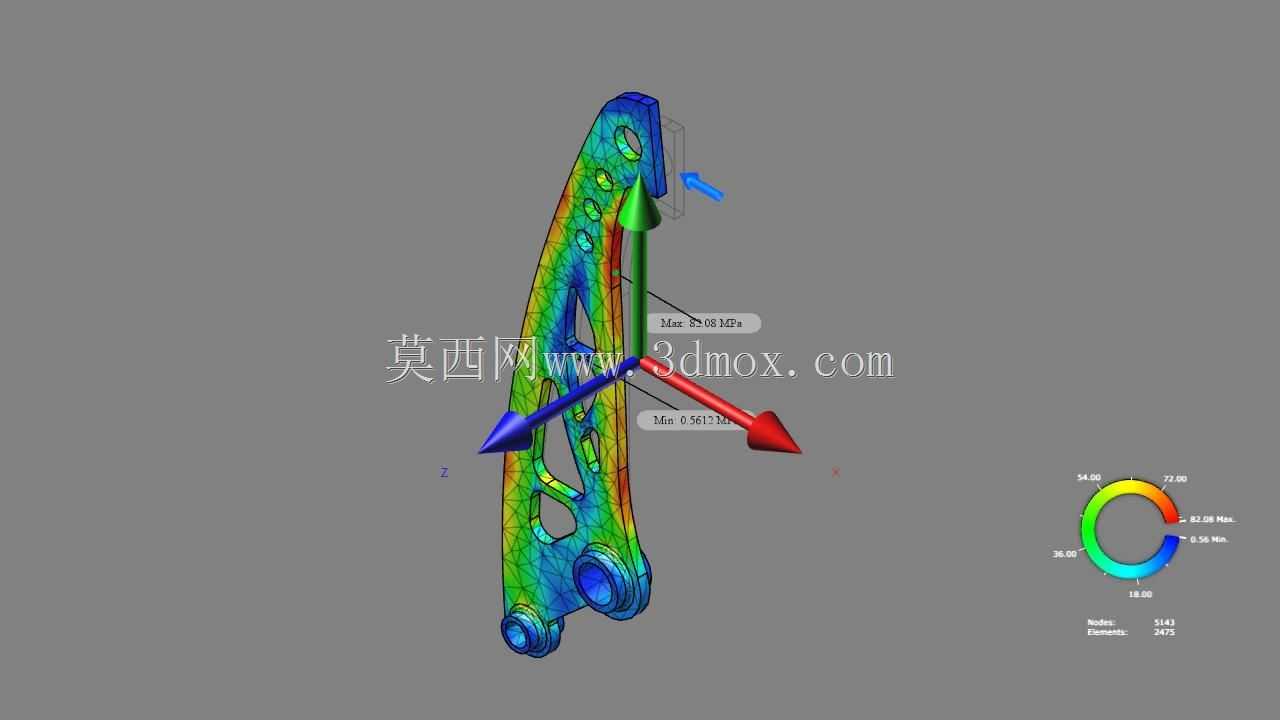

　　从结构性能的仿真验证结果来看，优化后的臂体在额定负载工况下，最大等效应力远低于常用铝合金结构材料的屈服强度阈值，整体安全系数达到3.02，完全满足连续作业的疲劳强度要求，不会在长期交变载荷下出现结构开裂、塑性变形等失效问题；臂体末端的最大变形量控制在1.86mm，这个变形量处于夹爪自适应补偿结构的允许误差范围内，不会因为臂体挠曲变形导致夹爪定位偏移、工件夹持脱落的问题。和同负载等级的传统实体夹持臂相比，优化后的结构整体质量降低近三成，能有效减小腕部关节的转动惯量，让机械臂的启停响应速度更快，高速运动时的末端振动幅度明显降低，既可以提升产线的作业节拍，也能延长关节驱动组件与传动部件的使用寿命。

　　安装边界方面，臂体上端的安装孔位采用与主流六轴工业机器人腕部法兰匹配的孔距设计，不需要额外做转接法兰就能直接安装，降低现场改装的适配成本；下端的铰接孔位保留了通用夹爪组件的安装尺寸，兼容市面上多数常规的气动、电动夹爪模块，用户可以根据实际抓取的工件类型更换不同的夹爪，不需要重新设计臂体结构。臂体的整体外轮廓做了圆角过渡处理，没有尖锐的棱角凸起，一方面能避免作业过程中剐蹭工件、产线防护设施，另一方面也能减少应力集中点，提升结构的抗疲劳性能。

　　在实际应用场景中，这类优化后的夹持臂既可以用于3C电子行业的小型精密零件高速分拣、装配工位，适配轻量型工业机器人完成快速上下料作业，也可以通过调整材料选型与截面尺寸，适配汽车零部件加工、仓储物流拆码垛等中重载场景的抓取需求。设计过程中充分考虑了加工工艺性，臂体的整体结构可以采用铝合金一体铣削加工成型，不需要复杂的拼接、焊接工序，加工后的残余应力小，后期做简单的时效处理就能保证长期使用的尺寸稳定性；如果是用于大负载工况，也可以采用高强度合金钢铸造后做精加工，同样能满足强度与刚度要求。和传统的夹持臂结构相比，这种基于应力分布优化的轻量化结构，在保证结构可靠性的前提下，兼顾了动态性能、安装兼容性与加工经济性，能适配不同行业的自动化抓取改造需求，帮助用户在不更换机器人本体的前提下，提升末端负载能力与作业效率。
