轴销式称重测力传感器三维结构设计

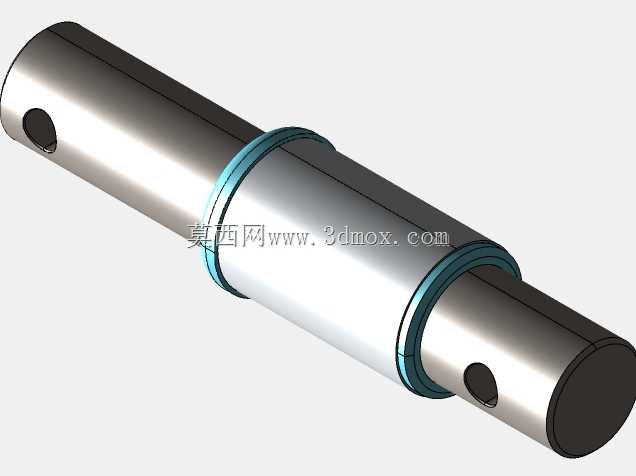

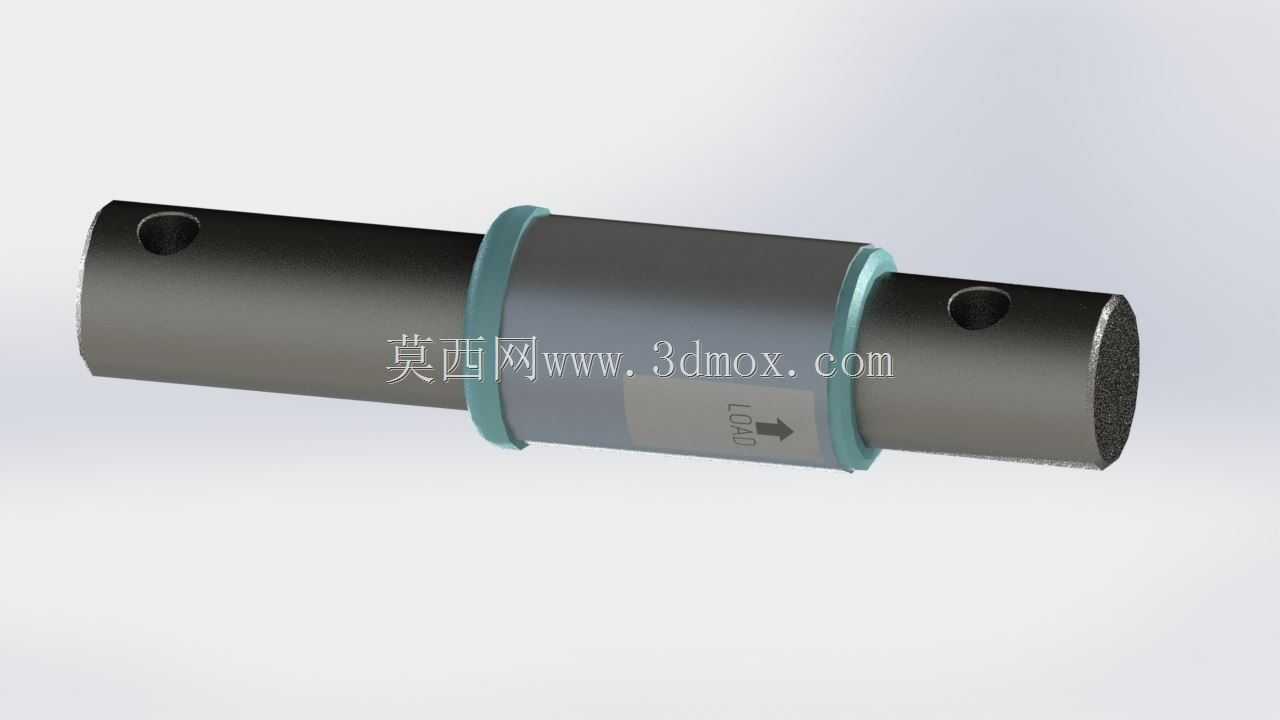

在起重设备、工程机械、自动化生产线的载荷监测环节，轴销式称重传感器是替代传统承重销轴的核心测力部件，这类传感器直接集成在铰接受力位置，不需要额外改动设备原有安装结构，就能实时获取铰接点的实际承载数值，避免额外加装测力装置带来的结构冗余问题。从结构设计来看，这款传感器采用整体圆柱轴式构型，主体为等直径圆柱主体，两端预留销轴安装孔位，可直接穿入设备铰接耳板完成装配，替换原有普通销轴的同时实现载荷检测，不会额外占用设备安装空间。中部的应变区做了等径环带设计，表面做了密封防护处理，两侧的青绿色密封挡圈用于阻隔作业环境中的粉尘、水汽侵入内部应变元件，适配户外、工业车间等多尘多湿的复杂作业场景。传感器表面的载荷方向标识是设计中容易被忽略的细节，安装时需要将标识箭头对准主载荷施力方向，才能保证应变片采集到的形变数据精准对应实际载荷，避免侧向分力干扰测量精度。两端的安装孔为径向通孔，用于穿装防脱卡销或者限位螺栓，防止传感器在设备运行过程中出现轴向窜动，保证受力位置始终处于中部应变区的有效测量范围内。从安装边界来看，这类轴销传感器的外径尺寸需要和铰接耳板的销孔做公差配合，一般选用h7级过渡配合，既保证安装时能顺利穿入，又避免配合间隙过大导致的载荷冲击影响测量稳定性；传感器的有效受力段长度需要匹配两侧耳板的间距，保证应变区完全处于两侧耳板的受力跨距中间，不会因为耳板挤压密封挡圈导致测量数据偏移。在实际选型应用中，这类传感器常被用于港口起重机的变幅铰接点、施工升降机的吊笼承重销轴、自动化立体仓库的堆垛机载货台铰接位置，以及皮带输送机的张紧辊轴受力检测场景，相比传统的外置式称重模块，这种集成式轴销传感器不需要改变设备原有受力路径，安装后不会影响设备原有铰接的转动自由度，长期运行的稳定性更优。建模过程中需要重点还原中部应变区的壁厚过渡、密封槽的尺寸精度，以及两端安装孔的同轴度要求，这些细节直接影响传感器实际装配后的受力状态，也是结构设计人员在做设备集成时需要重点校核的安装尺寸要素。
