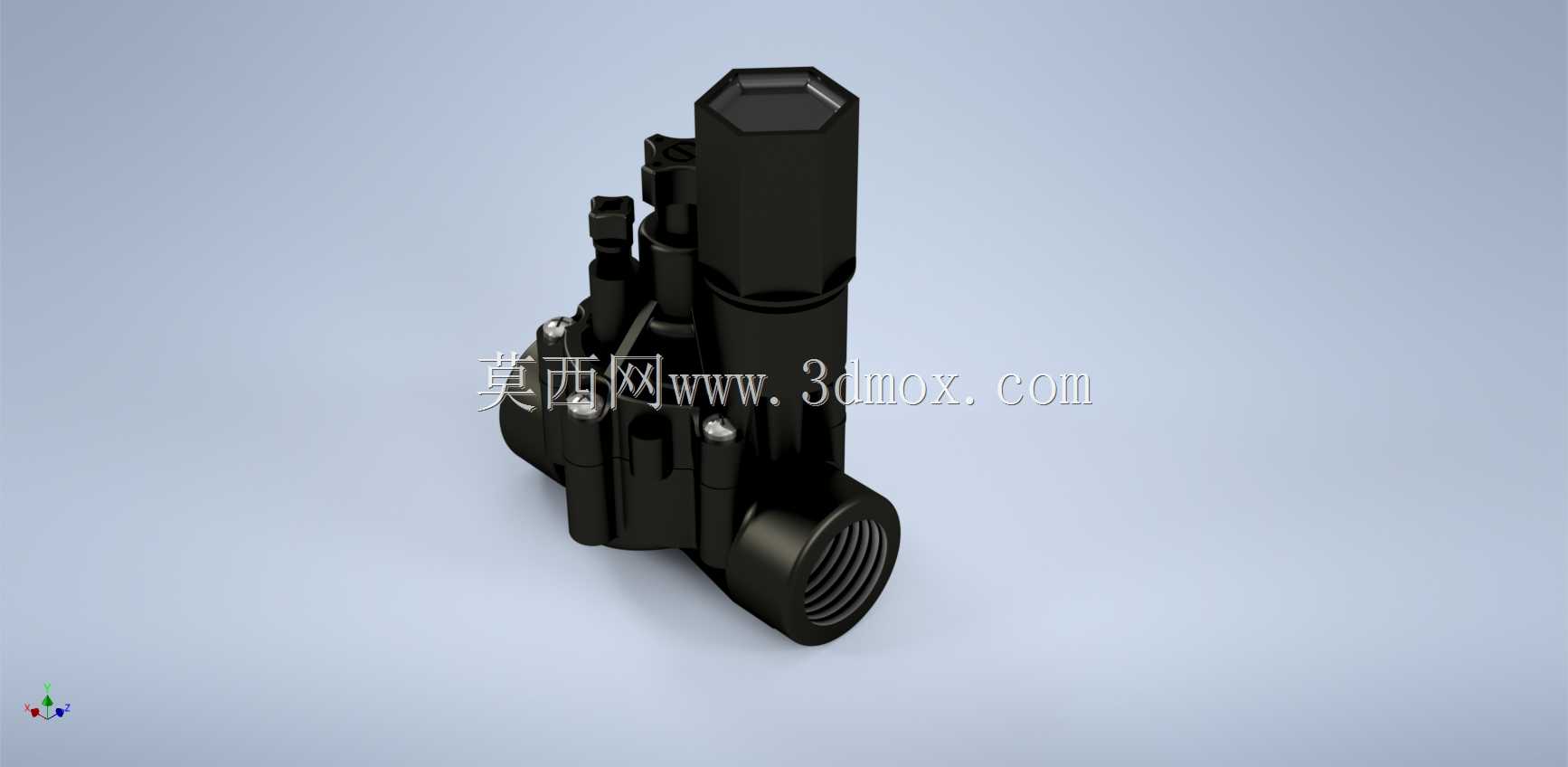

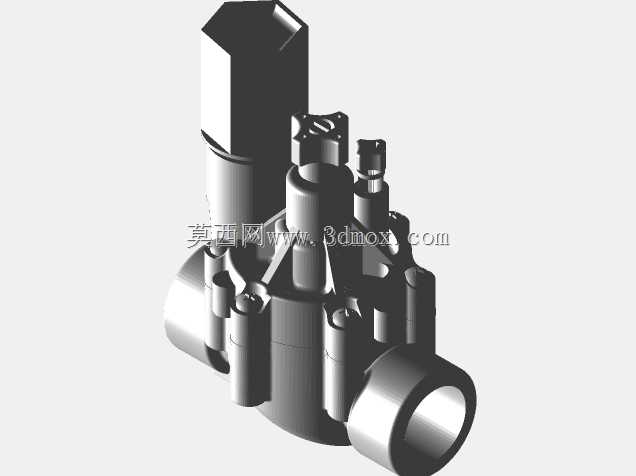

雨鸟DVF100灌溉控制电磁阀结构设计

这款灌溉用电磁阀的结构设计完全围绕园林、农业灌溉场景的实际使用需求展开，在做结构拆解建模时能明显感受到，其整体布局优先考虑了户外埋地或露天安装的适配性。阀体采用直通式内螺纹连接结构，进出口轴线处于同一水平线上，安装时无需额外调整管线角度，可直接对接标准规格的灌溉输水支管，接口的螺纹深度做了加长处理，即便在户外温差变化大、管材存在轻微热胀冷缩的情况下，也能保证连接密封性，不会出现渗漏问题。上部的电磁控制头采用立式布局，整体突出阀体顶部的高度控制在合理范围内，既预留了手动开关的操作空间，也不会因为突出过高导致安装时被覆土或周边植被挤压损坏，控制头的外壳做了多边形防滑结构，后期维护拆卸时不需要专用卡具，用普通扳手就能完成拆装。阀体内部的流道做了圆弧过渡处理，没有直角突变结构，水流通过时的压损被控制在极低水平，即便是低压供水的山地灌溉场景，也能保证阀门全开状态下的输水效率，不会因为流道阻水导致末端喷头压力不足。密封组件采用内嵌式安装结构，直接卡在阀体内的定位槽内，不需要额外的紧固件固定，长期启闭过程中不会出现密封件移位的问题，同时密封面的贴合角度做了优化，阀门关闭时不需要过大的电磁吸力就能实现完全截水，适配低压直流的灌溉控制系统，降低配套控制模块的功率要求。从安装边界来看，阀体两侧的接口间距、顶部控制头的最大外径都做了标准化适配，既可以直接安装在支管管线中，也能配套快速接头做移动式灌溉节点使用，阀体底部没有突出的结构，安装时不需要做特殊的基座找平，直接放置在夯实的土层上就能完成对接，大幅降低现场施工的调整工作量。手动操作钮设置在控制头的侧上方，即便阀门安装在阀门井内，操作人员也能不用完全探入井内就完成手动启闭操作，适配日常运维的操作习惯。整体外壳的壁厚做了均匀化设计，既满足户外抗紫外线、抗覆土挤压的强度要求，也不会因为壁厚过大导致整体重量过高，单人就能完成现场搬运和安装作业，不需要额外的吊装辅助。
