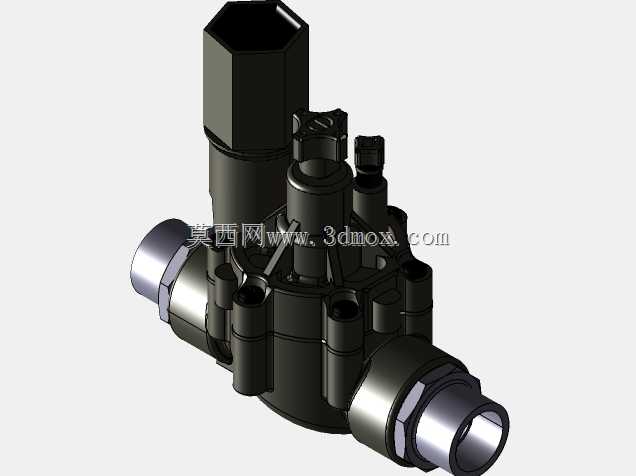

雨鸟DV100带PVC-U适配接头灌溉电磁阀

在园林灌溉、农业大田滴灌喷灌系统的管路布设中，这类带适配接头的电磁阀是管路流体通断控制的核心执行部件，承担着接收电控信号切换水路通断、调节灌溉分区供水时序的作用，替代传统人工手动闸阀实现灌溉系统的自动化运行，无需人员现场操作即可完成不同区块的定时定量供水，大幅降低灌溉运维的人力投入。从结构设计来看，阀体主体采用高强度工程塑料一体注塑成型，兼顾耐水压性能与抗户外老化能力，适配长期埋地或露天安装的使用场景，顶部的六角结构是为手动检修操作预留的施力位，当电控系统出现临时故障时，可通过扳手拧动该部位实现手动开关阀，避免灌溉系统整体瘫痪。阀体两侧的外螺纹接口搭配PVC-U适配配件，无需额外采购转换接头即可直接与常规PVC灌溉管路对接，减少管路连接点的渗漏风险，适配配件的密封面做了锥度贴合设计，安装时只需在螺纹处缠绕适量生料带即可达到额定水压下的密封要求，无需额外加装密封垫片。阀体上部的多个凸起接口分别对应电磁先导头、流量调节旋钮与压力补偿通道，先导式的结构设计让阀门只需很小的电磁驱动力即可控制主阀瓣的启闭，即使在管路进水压力波动较大的工况下，也能保证阀门动作可靠，不会出现压力不足无法开阀或者压力过高关阀不严的问题。从安装边界来看，整体轴向尺寸适配2英寸通径管路的安装间距，阀体顶部的操作空间预留量满足日常手动调节、检修拆卸电磁头的操作需求，安装时无需在阀体周边预留过大的检修空间，适合在管路密集的阀门井内布设。阀体内的流道做了圆弧过渡处理，减少水流通过时的局部阻力损失，降低管路供水的扬程损耗，同时避免流道内的直角结构长期使用后堆积杂质造成阀瓣卡涩，提升长期运行的稳定性。这类阀门的结构设计充分考虑了灌溉场景的实际使用痛点，从安装便捷性、工况适应性、检修便利性多个维度做了针对性优化，建模时还原了阀体的所有外部装配特征与接口尺寸，可直接用于灌溉系统的管路排布设计、安装干涉校验，也可作为同类电磁阀产品结构优化的参考原型，帮助设计人员快速完成灌溉管路的三维布局，提前排查安装时可能出现的空间干涉问题，减少现场安装时的改管工作量。
