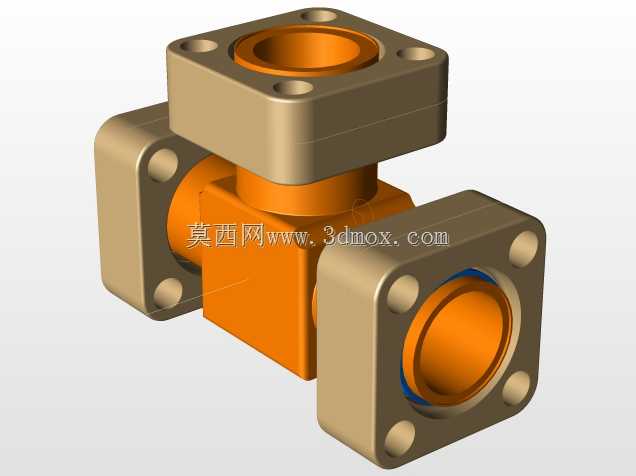

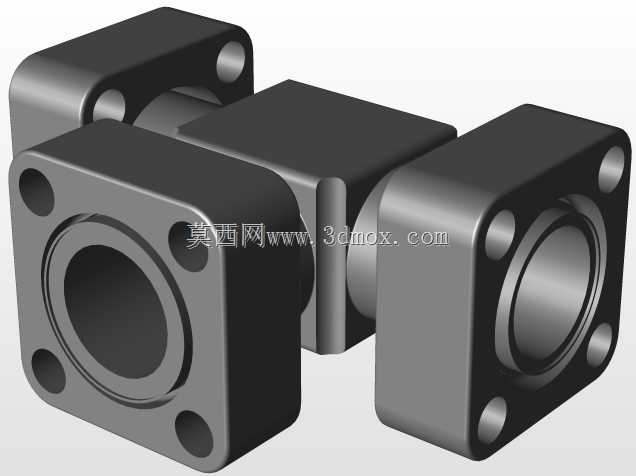

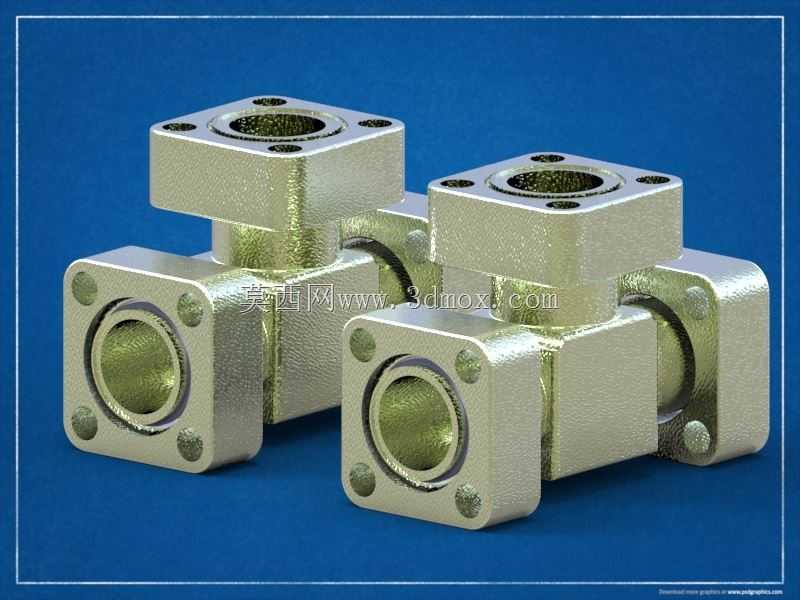

三通式方形法兰液压管路连接件

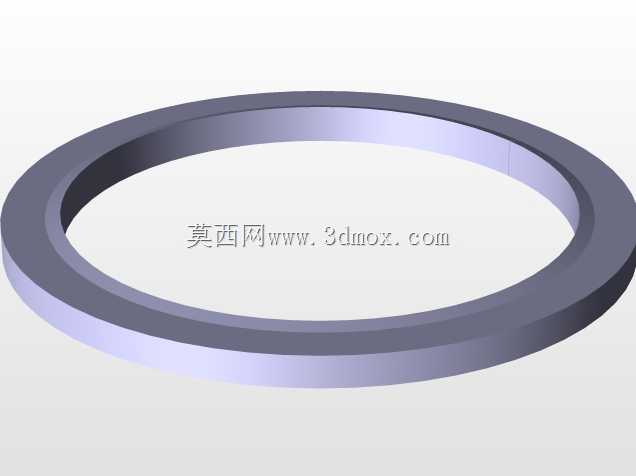

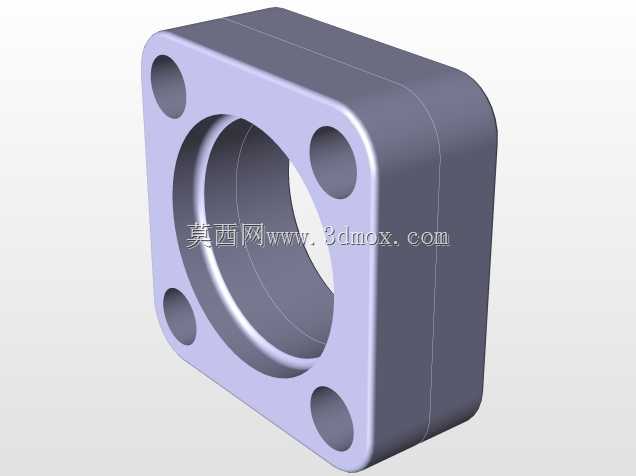

这类T形结构的法兰连接件，主要应用在液压系统、气动管路以及中低压流体输送管网的直角分流节点上，在工程机械液压站、机床润滑管路、工业自动化流体控制设备中十分常见，核心作用是实现三路正交管路的刚性密封连接，相比传统螺纹三通加外接法兰的组合结构，一体化的设计能减少两个密封泄漏点，大幅提升管路系统的运行可靠性。从结构设计逻辑来看，三个连接端均采用方形法兰结构，每个法兰端面预留四个对称分布的螺栓安装孔，安装时无需调整管路周向角度，四个螺栓孔的对称布局能让法兰面受力均匀，避免单侧螺栓预紧力过大导致的密封垫压偏失效问题。三个连接端口的通径保持一致，适配同规格的管路对接，内部流道采用圆弧过渡处理，没有直角突变的流道结构，能有效降低流体在转向分流过程中的压力损失，减少紊流产生的振动与噪音，对于液压系统来说，这种流道设计还能降低油液在局部位置的温升，延长密封件的使用寿命。在安装边界方面，方形法兰的外轮廓尺寸相比同通径的圆形法兰更紧凑，在设备内部管路排布空间受限的场景下，方形结构的棱边可以贴近设备内壁或其他结构件安装，不需要预留圆形法兰旋转紧固的额外操作空间，能有效压缩管路系统的整体占用体积。法兰端面的密封槽采用标准矩形槽设计，适配常规的O型密封圈或者金属缠绕垫片，不需要定制特殊规格的密封件，后期维护更换配件的通用性更强。建模过程中需要重点关注三个法兰端面的形位公差控制，三个对接面的垂直度误差需要控制在合理范围内，否则安装后会出现管路别劲的问题，长期运行会在焊缝或者连接位置产生疲劳裂纹。螺栓孔的位置度公差也需要严格把控，避免现场安装时出现螺栓无法穿入的问题，每个法兰端的螺栓孔中心距需要保持一致，保证同规格的法兰可以通用互换。连接主体的壁厚根据公称压力等级做了等强度优化，在流道转弯的位置做了局部加厚处理，因为流体转向时该位置会受到持续的流体冲击，同时也是应力集中的高发区域，局部加厚的设计能在控制整体重量的前提下，满足结构强度要求，避免长期承压出现开裂问题。这类连接件在实际选型时，需要根据管路的工作压力、流体介质特性匹配对应的材质与密封件，普通液压油介质常用碳钢镀锌或者不锈钢材质，腐蚀性流体则需要选用304或者316不锈钢材质，同时根据工作压力调整螺栓的规格与预紧力矩，保证连接的密封性与结构可靠性。
