蜗轮蜗杆传动对夹式蝶阀结构设计

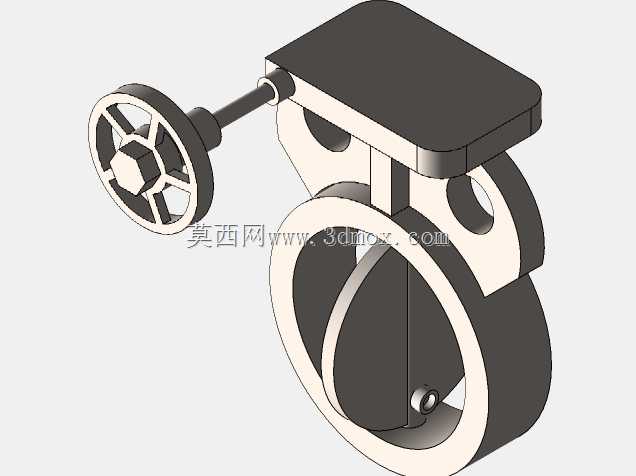

这款对夹式蜗轮传动蝶阀，主要应用在给排水、暖通循环、化工流体输送等中低压管路系统中，承担管路通断、流量调节的核心功能，相比手柄式蝶阀，蜗轮结构能提供更大的操作力矩，适配更大通径、更高工作压力的管路工况，同时操作时的力反馈更线性，便于操作人员精准控制阀板开度，实现流量的梯度调节。从结构设计逻辑来看，整体采用对夹式安装结构，阀体本身不带法兰凸缘，安装时直接夹在管路两端的配对法兰之间，依靠穿装的法兰螺栓完成紧固，这种结构能大幅压缩阀门自身的轴向长度，减少安装占用空间，尤其适合管路排布紧凑、安装空间受限的工况场景。上部的蜗轮驱动头采用侧装手轮布局，手轮轮缘做了辐条式镂空设计，既减轻了手轮自身重量，也能在操作时提供足够的握持摩擦力，避免湿滑工况下操作打滑；蜗轮箱与阀体中腔的连接采用定位止口配合，保证阀杆的同轴度，避免阀杆偏磨导致的密封泄漏问题。阀板采用中线型对称结构，绕阀杆轴线做90度回转即可实现全开到全关的动作，密封面贴合均匀，启闭过程中密封副的摩擦行程短，能有效延长密封件的使用寿命。从安装边界来看，这类蝶阀的阀体流道为直通式结构，流阻系数远小于截止阀、闸阀等截断类阀门，介质流经时的压力损失小，适合输送含少量悬浮颗粒的流体介质；阀杆采用上下双支点支撑结构，避免单侧受力导致的阀板偏移，在介质压力波动的工况下也能保持稳定的密封性能。设计时需要重点匹配配对法兰的密封面尺寸，保证阀体两端的密封垫片压缩量均匀，同时要预留手轮操作的旋转空间，避免安装后手轮被周边管路、结构件遮挡，影响正常操作。蜗轮头内部的传动副采用自锁型蜗轮蜗杆结构，当阀板调整到指定开度后，无需额外的锁止机构即可保持开度固定，不会因为介质的正向冲刷导致阀板自行偏转，在流量调节工况下能保持稳定的工况参数。阀体上部的结构预留了驱动头替换接口，后续如果需要适配气动、电动执行器，只需更换上部驱动单元即可，无需更换整个阀体，能降低后期的运维改造成本。
