天花板吊装1又1/4英寸管道双钩悬挂支架

在民用建筑给排水、小型工业流体输送、洁净车间压缩空气管路、消防喷淋支管布设等场景中，常需要从混凝土天花板、钢结构檩条下表面吊装固定小口径管路，这类吊装点位往往数量多、排布密，对安装件的安装效率、承重冗余、长期可靠性都有明确要求，这款双管悬挂构件正是针对这类场景开发的专用固定件。

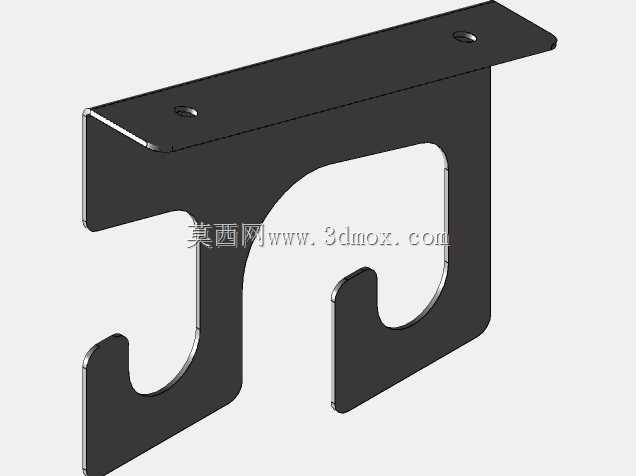

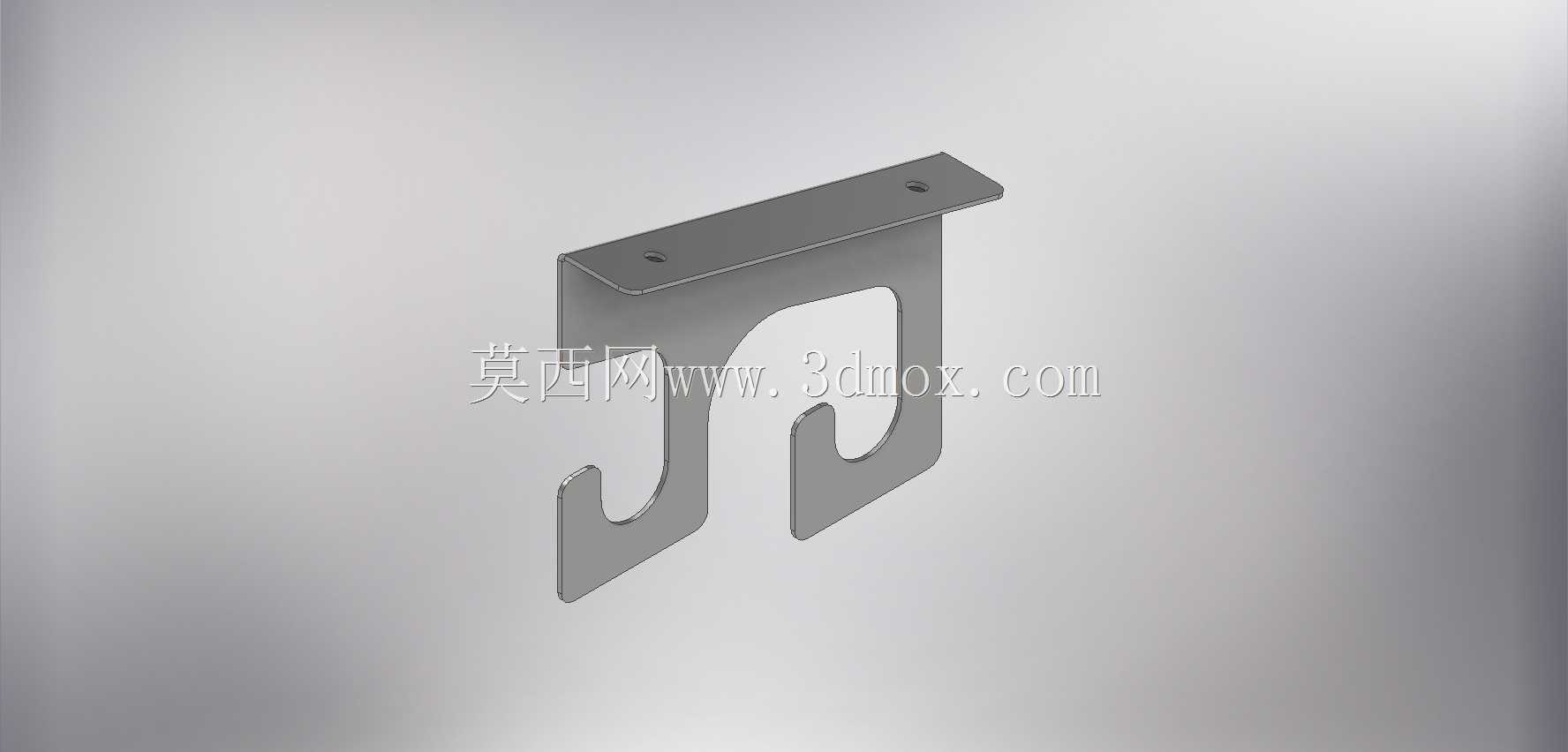

从结构设计来看，构件采用一体化钣金折弯成型工艺，顶部为平直安装面，预留两个对称的安装孔位，可适配膨胀螺栓、自攻螺钉等常见紧固件，直接固定在建筑顶面的硬质基层上，安装面宽度经过匹配计算，既保证与顶面有足够的接触面积分散压应力，又不会过度占用顶面排布空间，避免相邻点位安装时出现干涉。主体部分向下延伸出两个对称的钩型承托结构，两个钩位的间距经过合理设定，可同时承托两根平行布设的1 1/4英寸管道，钩体的内弧曲率完全匹配对应管径的外轮廓，管道卡入后不会出现径向窜动，钩端做了小幅度内收折弯处理，既能在无额外管卡辅助的情况下防止管道受振动从钩位脱出，又不会过度包裹管道，给后期管路维护、小幅位移调整留出操作空间。

材质选用14g镀锌金属板材，厚度兼顾结构强度与钣金加工便利性，折弯处做了圆角过渡处理，避免应力集中导致长期承重后出现开裂，镀锌层可应对常规室内环境的防潮防锈需求，无需额外做表面防腐处理即可直接安装使用。安装边界方面，构件整体高度控制在合理范围，吊装后管道与顶面的预留间隙可满足管道保温层包覆、小型管路附件安装的空间需求，不会出现贴顶过紧无法施工的问题。

在实际布设场景中，这类双钩悬挂件可大幅降低吊装点位的钻孔数量，相比单管吊架，同一管路排布下可减少近一半的顶面紧固件用量，既降低安装作业的人工成本，也减少对建筑顶面结构的破坏，尤其适合装配式建筑顶面、轻质钢结构檩条这类不宜密集钻孔的安装基面。设计过程中也充分考虑了安装容错性，顶部安装孔的孔径预留了小幅调节余量，现场安装时可根据实际管路走向做小范围的位置微调，降低现场放线的精度要求，提升施工效率。钩体的承托角度经过反复验证，在单管满载、双管同时承重的工况下，整体受力可均匀传递到顶部安装面，不会出现单侧偏载导致构件变形、紧固件松动的问题，长期使用下的结构稳定性可满足常规小口径管路的吊装承重要求。
