工业线缆排布用L型金属电棒挂架

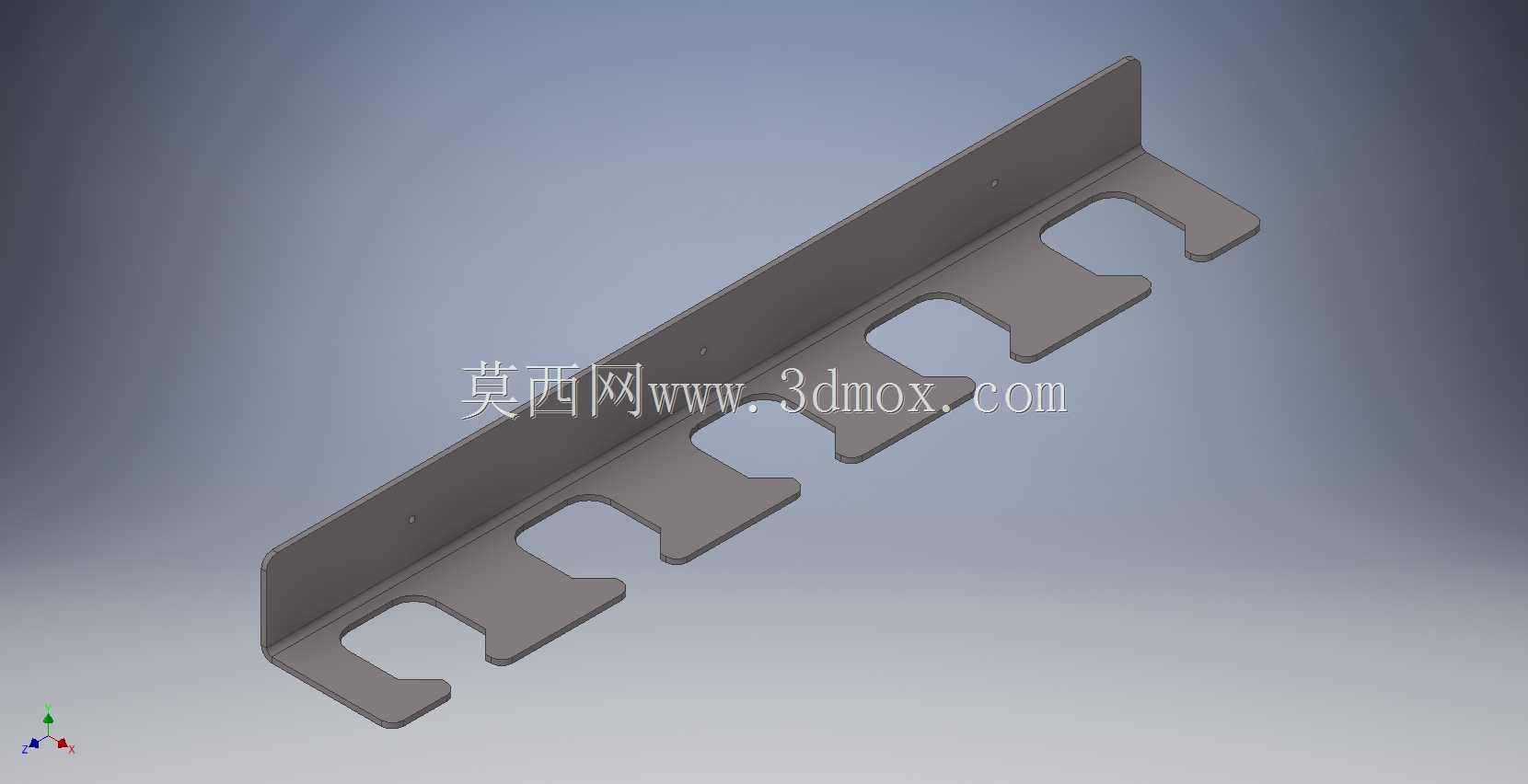

这款L型金属挂架主要面向工业现场布线、工位工具收纳场景设计，日常使用中可直接固定在墙面、设备侧立面或型材框架上，用来承托排布电棒、硬质线缆、条状工装工具，解决现场条状物料随意堆放导致的地面杂乱、工具磕碰损坏、取放效率低的实际问题。从结构设计来看，整体采用等厚金属板材一体折弯成型，垂直边为安装基准面，沿长度方向预留等距安装孔位，可适配不同间距的膨胀螺丝、自攻螺钉或型材T型螺栓固定需求，安装时可根据现场承载需求灵活选择固定点数量，单段挂架长度适配常规工位1.2米以内的排布需求，垂直边高度控制在50mm，既保证安装时的结构刚性，避免挂架受载后向外翻折，也不会过多占用墙面或设备侧方的操作空间。水平承托边采用等距开口的卡槽式设计，每个卡槽的轮廓做了圆弧过渡处理，开口宽度适配常规直径的电棒、硬质线缆外轮廓，放置时可直接将条状物件卡入对应卡槽，相邻卡槽之间保留足够的间距，避免多根线缆或工具堆叠缠绕，取放时无需挪动相邻物件，单根即可独立取放，大幅提升现场整理与取用效率。设计阶段充分考虑钣金加工的工艺可行性，所有折弯处均预留标准折弯内R角，避免折弯处出现应力集中开裂的问题，所有外露边缘均做去毛刺处理，安装与使用过程中不会划伤操作人员手部或刮伤线缆外层绝缘皮。卡槽的开口朝向做了15度的上扬角度处理，即使挂架受载出现轻微下挠变形，放置的物件也不会从卡槽内滑落，无需额外加装挡块结构，在保证使用可靠性的前提下尽可能简化加工工序，降低单件生产成本。安装边界方面，挂架安装后水平方向向外伸出的尺寸控制在80mm以内，不会突出过多影响现场通道通行，也不会与周边布置的其他管线、操作手柄产生运动干涉，垂直安装面的平面度要求控制在每米1mm以内，可保证挂架安装后整体平直，不会出现局部卡槽错位导致物件无法顺利卡入的问题。实际现场使用中，这类挂架除了承托电棒、线缆外，也可用来卡放细长杆状工具、条状检测辅具，适配车间布线工位、设备检修区、工具存放墙等多个场景，相比传统的平板式置物架，卡槽式设计能对每个放置物件做独立定位，避免物件滚动滑落，结构简单无易损件，长期使用无需维护，金属材质的表面可根据现场使用环境做喷塑、镀锌处理，适配潮湿、多粉尘等不同工况的使用需求。
