焊接缝纫砝码专用定位夹持工装

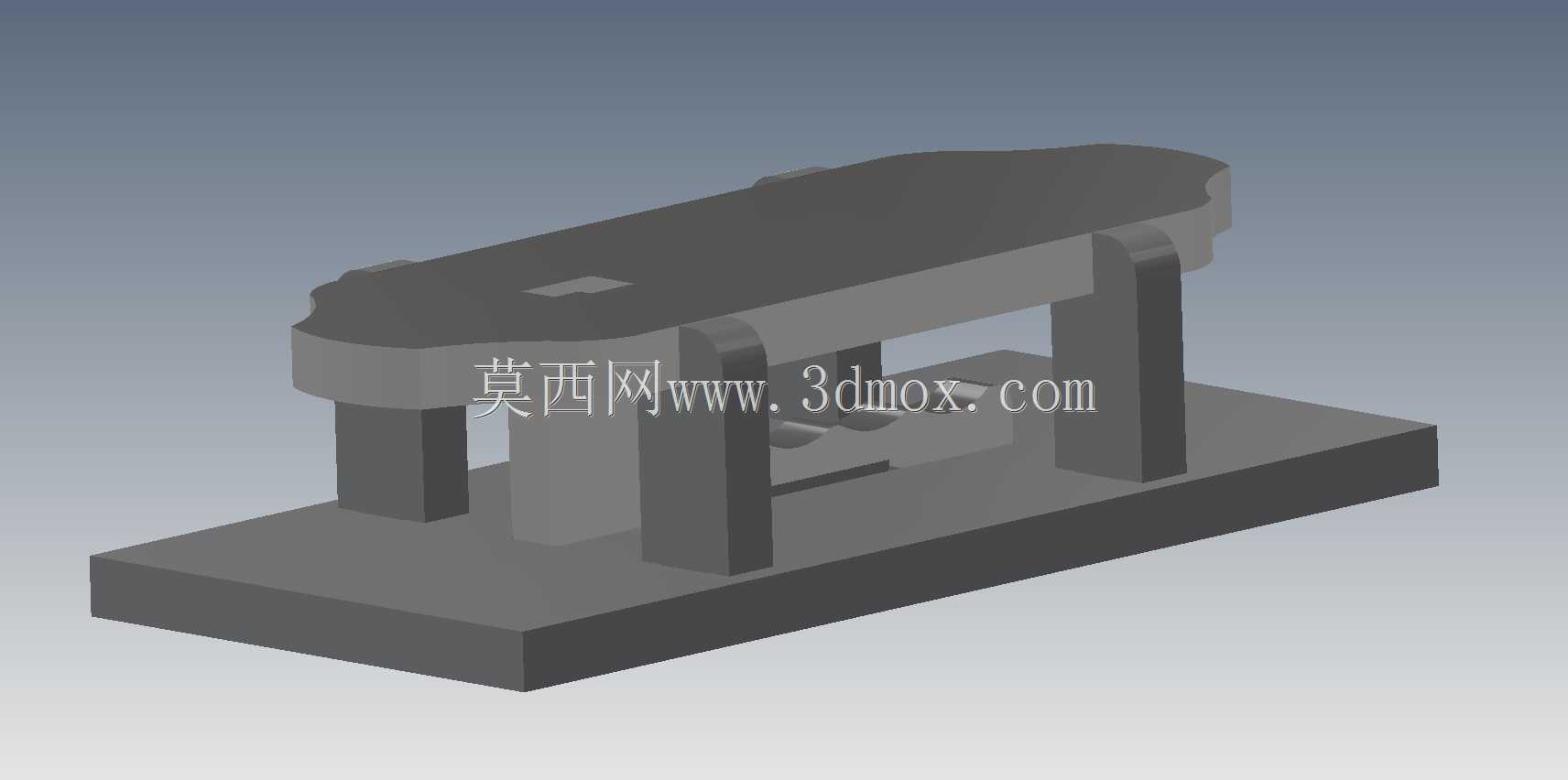

　　在缝纫设备配重部件的焊接加工环节，这类夹持工装主要承担砝码坯件的定位与装夹职能，适配小型金属结构件的激光切割下料后焊接工序，解决手工装夹时坯件偏移、焊接变形超差的常见问题。工装整体采用分体式支撑结构，底部为整块矩形安装基座，基座上设置三组垂直支撑立柱，立柱顶端承托与砝码坯件外形完全贴合的仿形压合台面，台面预留定位槽与焊接避让缺口，可直接匹配3/8英寸厚度金属板切割成型的缝纫砝码坯件轮廓。从实际加工场景来看，缝纫设备所用的配重砝码需要与设备安装位精准匹配，焊接过程中如果坯件出现毫米级偏移，就会导致后续装配时配重块无法卡入设备预设安装槽，还会因焊接应力分布不均造成配重块平面度超差，运转时出现异常震动。

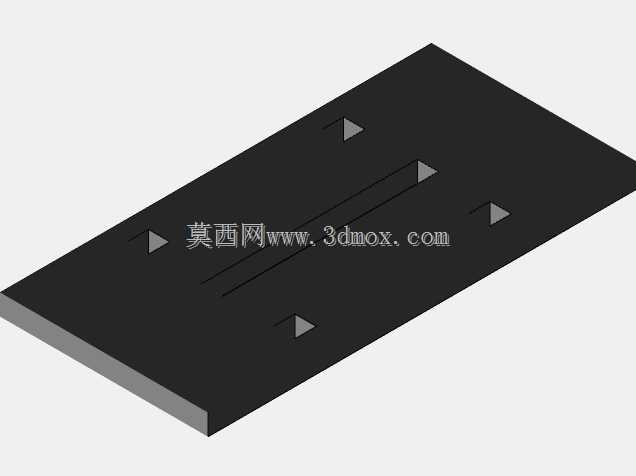

　　这款工装的设计思路完全围绕焊接工序的实际痛点展开，没有多余的冗余结构：支撑立柱的高度经过反复测算，既给焊枪操作预留了足够的操作空间，又能保证焊接时热量快速通过立柱传导到基座，减少局部热量堆积造成的坯件变形；仿形台面的轮廓与砝码坯件的非加工面完全贴合，装夹时不需要反复找正，工人只需要将切割好的金属坯件放入台面定位槽，即可完成定位，装夹效率比通用平口钳提升六成以上。安装边界方面，基座底部为全平面结构，可直接通过T型螺栓固定在标准焊接工作台上，不需要额外制作转接板，基座的长宽尺寸控制在常规工位的操作范围内，不会占用过多工作台面空间，相邻工位同时作业时也不会出现干涉。工装的支撑立柱与基座、仿形台面之间采用可拆卸连接结构，

　　当加工不同规格的缝纫配重砝码时，只需要更换对应轮廓的仿形台面，不需要重新制作整套工装，可快速适配同系列不同重量等级的砝码焊接需求。在激光切割下料后的坯件周转到焊接工位时，坯件边缘会存在轻微的切割毛刺，这款工装的定位槽预留了0.1mm的间隙公差，不会因为毛刺的存在导致坯件无法放入定位位，同时间隙量控制在焊接允许的公差范围内，不会影响最终的焊接位置精度。焊接作业时，焊道位置正好处于仿形台面的避让缺口处，焊枪可以垂直对准焊道，不需要倾斜角度操作，既降低了工人的操作难度，也能保证焊道的熔深均匀，避免出现虚焊、焊穿等缺陷。工装的所有受力部位都做了加厚处理，长期承受焊接时的压紧力与热应力也不会出现变形，日常维护只需要定期清理台面飞溅的焊渣即可，

　　不需要复杂的保养流程。从实际使用反馈来看，采用这款工装装夹焊接的缝纫砝码，焊后平面度可以控制在0.2mm以内，装配适配率达到百分之百，完全满足缝纫设备配重部件的装配精度要求，同时大幅降低了工人装夹找正的辅助时间，单工位日产能可以提升近一倍。
