离心式水转子结构设计三维数模

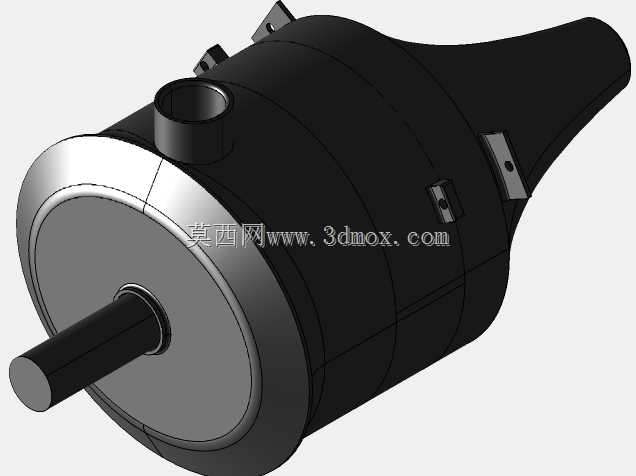

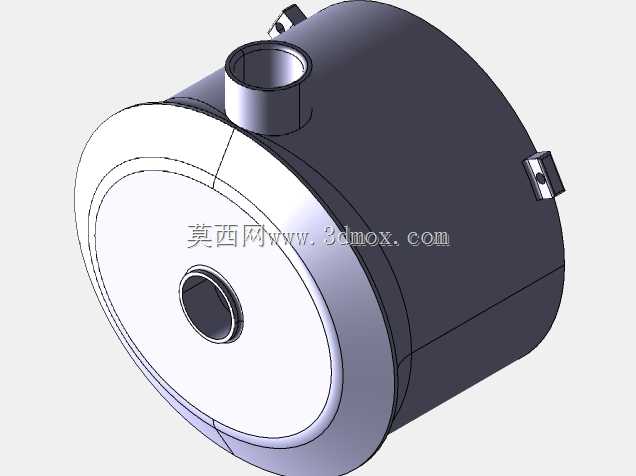

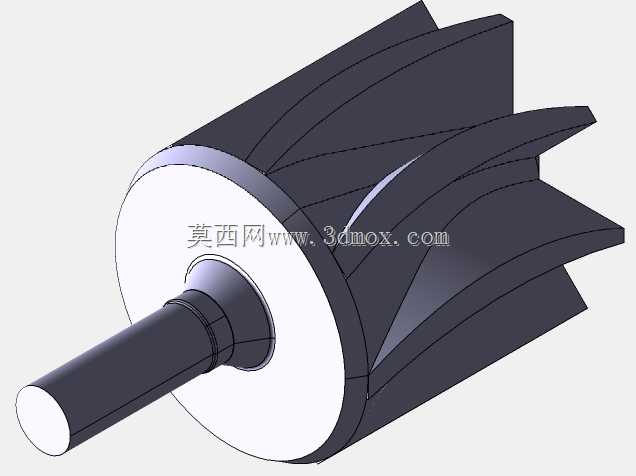

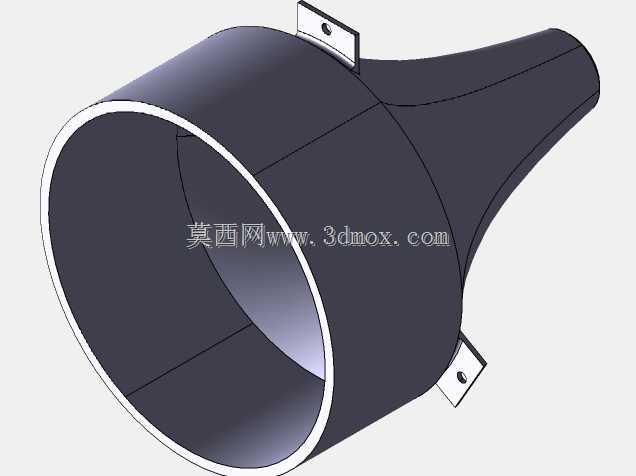

该离心式水转子是离心泵核心做功部件，主要应用于民用供水、工业循环输水、暖通空调水循环、小型农田灌溉等场景的清水输送环节，直接决定泵组的水力效率与运行稳定性。从结构设计来看，该转子集成了叶轮腔室、主轴连接段、进水接口、出水扩散段以及安装固定耳座，整体采用同轴式布局，主轴从端盖中心伸出，可直接与驱动电机输出轴通过联轴器直连，省去了中间传动结构的损耗，适配立式或卧式安装的泵壳腔体。设计过程中优先考虑了水力流道的顺滑过渡，进水口设置在腔体顶部轴向位置，出水段采用渐扩式锥形结构沿切向延伸，能有效降低流体从叶轮甩出后的局部阻力，减少湍流带来的能量损失，同时避免流道内出现气蚀淤积的死角。安装边界方面，转子主体的圆柱形腔体可直接嵌入对应规格的泵壳内圈，周向分布的三个带孔固定耳座通过螺栓与泵壳端面锁紧，安装时需保证主轴伸出端的同轴度公差控制在0.05mm以内，避免高速运转时出现径向跳动引发的振动噪音；进水接口为标准圆柱形直口，可通过法兰或软管与进水管道对接，出水锥段的外径尺寸匹配常规输水管道的连接口径，无需额外加装变径接头即可完成管路装配。功能特性上，该转子的腔体壁厚经过强度校核，可承受常规输水工况下的0.6-1.0MPa工作压力，端盖与腔体的配合面采用止口定位，能保证装配后的密封性能，减少高压侧流体向低压侧的内泄漏；主轴与腔体接触位置预留了密封件安装槽，可适配填料密封或机械密封结构，根据输送介质的清洁度与压力要求灵活选择密封形式。实际选型适配时，该转子适配的驱动转速范围为1450-2900r/min，对应流量区间覆盖每小时几立方米到几十立方米的输水需求，针对清水类无固体颗粒的介质输送场景优化了过流面的弧度，能在额定工况下保持较高的水力效率，同时转动部件的质量分布经过动平衡考量，高速运转时的不平衡量控制在允许范围内，可降低泵组运行时的轴承负载，延长整机的使用寿命。建模过程中对各配合面的尺寸公差做了明确标注，固定耳座的螺栓孔位置度、主轴安装孔的圆柱度、流道面的表面粗糙度都对应了实际加工的工艺要求，可直接用于后续的工程图导出与零部件加工，也可作为离心泵整机设计时的核心部件参考，辅助完成泵壳、密封组件、轴承座等周边配套结构的匹配设计。
