多腔体集成式流体输送泵壳体结构

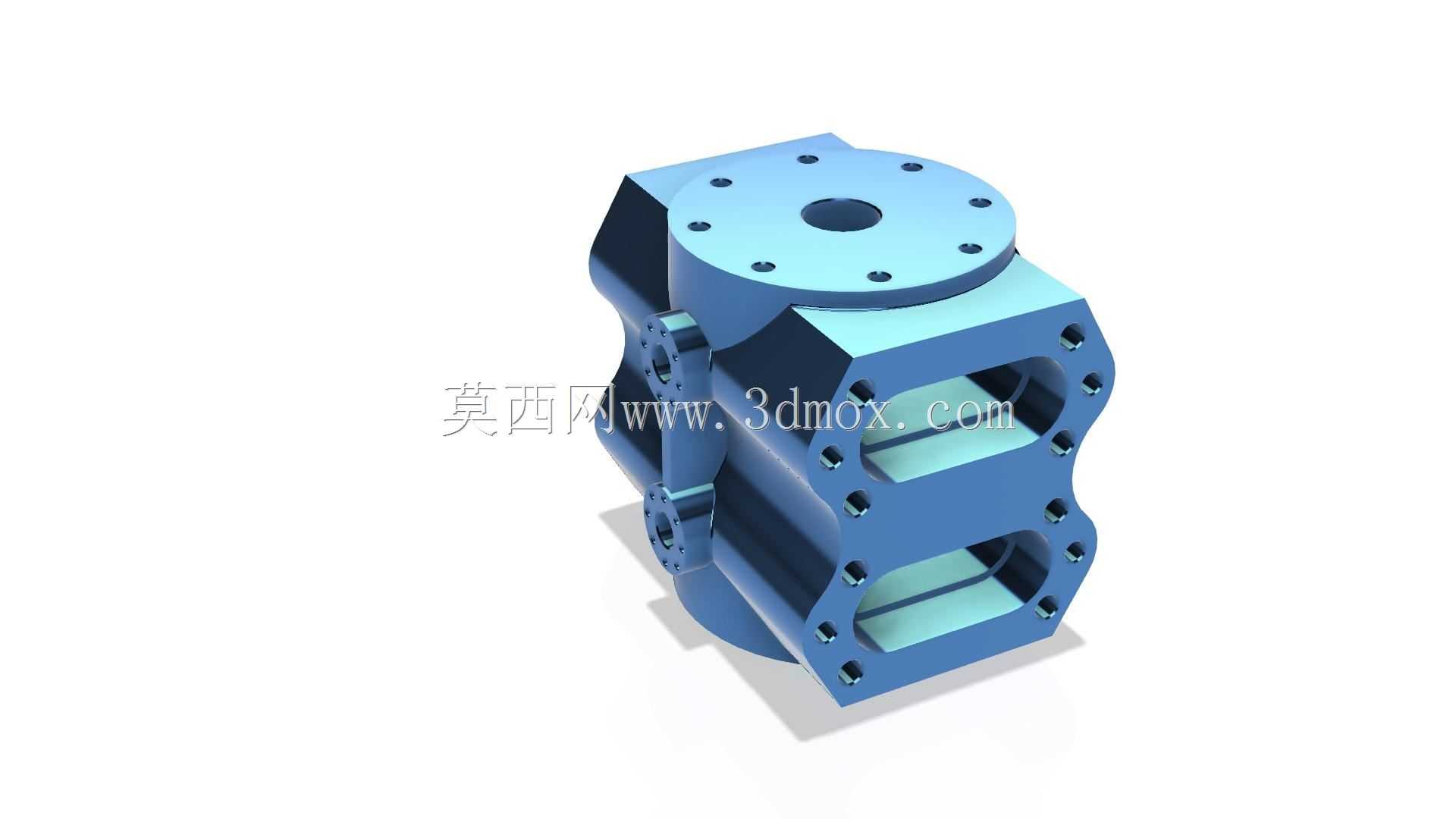

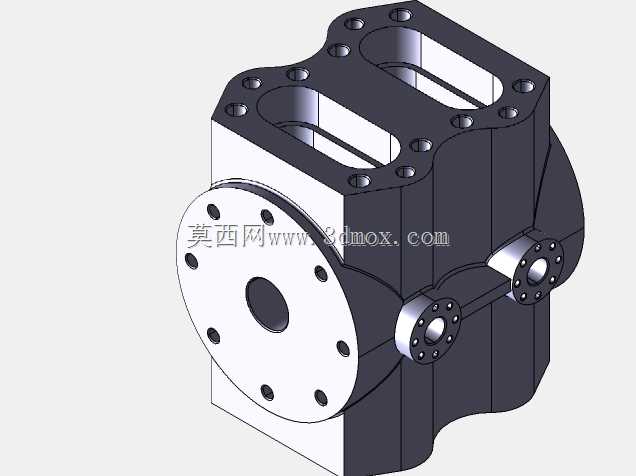

在流体输送系统的现场安装与运维场景里，泵壳体作为核心承压承载部件，其结构设计直接决定整泵的运行稳定性与安装适配性。这款多腔体集成式泵壳采用一体化铸造成型后做精密机加工的工艺路线，主体为对称式双腔体并行结构，可同时容纳两组独立的叶轮输送单元，相比单腔体同流量规格的泵体，整体轴向安装尺寸缩短近三成，能适配空间局促的管廊、设备夹层等安装场景。从结构功能来看，顶部设置的圆形带均布螺栓孔法兰为流体入口端，法兰端面预留的密封槽可适配O型圈或金属缠绕垫片，满足不同压力等级的密封要求，入口流道做了圆弧过渡处理，能大幅降低流体进入腔体时的紊流损失，提升泵组运行效率。两侧分布的多组带螺纹安装孔位，分别对应侧盖、轴承座、密封组件的安装定位，每个孔位的同轴度、端面垂直度公差均按IT7级精度控制，避免装配后出现密封偏磨、轴承同轴度偏差引发的振动超标问题。泵壳底部的两个矩形开口为流体出口端，出口法兰的安装孔位采用对称布局，可根据现场管路走向调整出口朝向，无需额外加装转向弯头，减少管路阻力损失与泄漏点。设计阶段充分考虑了承压工况的应力分布，在腔体转角、法兰与壳体衔接位置均做了加厚圆角过渡，通过有限元应力校核，在额定1.6MPa工作压力下，最大应力集中点的数值远低于铸件材料的许用应力值，同时壳体外壁设置的多道加强筋，既提升了整体刚性，也能在泵组运行时起到辅助散热的作用，降低长时间运行导致的腔体热变形量。安装边界方面，泵壳底部预留的四个地脚安装凸台，其孔位间距与常规同功率离心泵的安装底座尺寸完全兼容，现场替换旧泵时无需重新浇筑基础或调整底座位置，可大幅缩短设备更换的停机时长。壳体两侧的轴承安装位预留了足够的密封组件安装空间，可适配填料密封、机械密封等多种密封形式，满足输送清水、轻度腐蚀性工业流体等不同介质的使用需求。
